Wie man eine elektromagnetische Abschirmung für einen halbisolierenden SiC-Reinraum entwirft

Elektromagnetische Abschirmung wird zu einer wichtigen Überlegung bei der Planung von Reinräumen für die Herstellung von SiC-Substraten zur Halbdämmung.

Da halbisolierende SiC-Substrate einen hohen elektrischen Widerstand aufweisen, können externe elektromagnetische Felder die Ladungsverteilung und das elektrische Oberflächenpotenzial beeinflussen.Eine ordnungsgemäße Abschirmung kann dazu beitragen, diese Störungen in sensiblen Halbleiterprozessen zu reduzieren.

Braucht der gesamte Reinraum einen elektromagnetischen Schutz?

Nicht unbedingt.

Ein halbisolierender SiC-Reinigungsraum sollte je nach Substratbelastungsbedingungen, Prozessempfindlichkeit und elektromagnetischer Empfindlichkeit der Ausrüstung unterteilt werden.

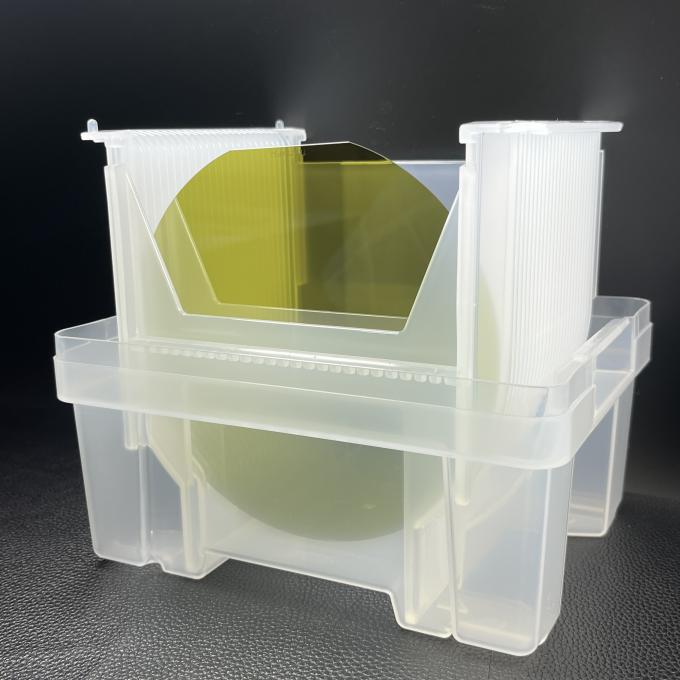

Wenn Wafer in versiegelten Trägern verbleiben, kann der Träger selbst ein gewisses Maß an elektromagnetischem Schutz bieten.Für Waferträger können leitfähige Polymermaterialien oder metallbeschichtete Polymerstrukturen verwendet werden, und das Trägergehäuse sollte elektrisch geerdet sein.

Sobald die Wafer aus dem Träger entfernt und direkt der Reinraumumgebung ausgesetzt sind, wird die Abschirmung auf Gebäudeebene wichtiger.

Kritische Bereiche für die elektromagnetische Abschirmung

Bereich der Fotolithographie

Nach einer photoresistenten Beschichtung kann die Substratoberfläche besonders empfindlich auf elektrische Potentialvariationen reagieren.Elektromagnetische Abschirmung kann dazu beitragen, dass die Beschichtung einheitlich und die Lithographie präzise bleibt.

CMP-Bereich

Die Kontrolle des Oberflächenpotentials ist wichtig, um ein stabiles Ablagerungsverhalten und eine gleichbleibende Polierleistung zu erhalten.

Inspektionsbereich

Elektronenstrahl- und Ionenstrahlprüfsysteme sind sehr empfindlich gegenüber elektromagnetischen Störungen, weshalb für kritische Prüfbereiche ein unabhängiger Abschirmschutz empfohlen wird.

Gemeinsame Schutzstrukturen

Elektromagnetische Abschirmungen für Reinräume können Folgendes enthalten:

• Metallplatten
• Metallnetzschichten
• Eingebettete leitfähige Abschirmungen

Diese Strukturen können in Wänden, Decken und Böden installiert werden.

Zu den gängigen Abschirmmaterialien gehören:

• Kupferfolie
• Stahlplatten und Platten aus Stahl
• Platten aus Edelstahl

Die Dicke und Struktur der Abschirmschicht sollten entsprechend der erforderlichen Abschirmwirksamkeit und dem Zielfrequenzbereich ausgewählt werden.

Wirksamkeit der Zielschirmung

Unterschiedliche Frequenzbereiche erfordern unterschiedliche Abschirmungsziele.

Die tatsächlichen Zielwerte sollten davon abhängen, ob eine elektromagnetische Exposition bei bestimmten Frequenzen eine ausreichende induzierte Ladung erzeugen könnte, um die Stabilität oder Ausbeute des Prozesses zu beeinträchtigen.

Die Kontinuität des Schildes bewahren

Eine Abschirmschicht ist nur dann wirksam, wenn ihre elektrische Kontinuität ordnungsgemäß aufrechterhalten wird.

Zu den wichtigen Konstruktionsüberlegungen gehören:

• mit einem Durchmesser von mehr als 50 cm3
• Überlappende Abschirmungen um mindestens 50 mm
• Wellenleitungsventilationsfenster für Öffnungen
• Leitfähige Dichtungsstreifen an Türen
• Elektrischer Vollumfangskontakt zwischen Türrahmen und Dichtungsstreifen

Kleine Diskontinuitäten, Lücken oder schlecht gestaltete Öffnungen können die Gesamtschirmleistung verringern.

Das Schildsystem an die Erde bringen

Die Abschirmungsschicht sollte ein Erdungssystem mit geringer Impedanz und einer Einpunkteerdung verwenden.

Der empfohlene Bodenwiderstand beträgt ≤ 1 Ω.

Mehrere Erdungspunkte können Erdungsschleifen erzeugen. Induktierte Ströme, die durch diese Schleifen fließen, können sekundäre Magnetfelder erzeugen und die Wirksamkeit des Abschirmsystems reduzieren.

Schlussfolgerung

Eine wirksame elektromagnetische Abschirmung für die SiC-Halbisolierung ist nicht einfach eine Frage der Hinzufügung von Metallplatten zu einem Reinraum.

Ein erfolgreiches Design muss Abschirmmaterialien, strukturelle Kontinuität, Öffnungen, Türen, Erdung, Waferträger und Prozesszonen integrieren.

Durch die Konzentration der Schutzressourcen auf Photolithographie, CMP und Inspektionsbereiche,Halbleiterhersteller können eine zielgerichtete elektromagnetische Steuerungsumgebung aufbauen und gleichzeitig unnötige Abschirmungen in der gesamten Anlage vermeiden.
