Abstract

Die Silicon Wafer Box/Container ist eine hochpräzise Speicher- und Transportlösung, die für die Halbleiterindustrie entwickelt wurde, um zerbrechliche Siliziumwafer vor physikalischen Beschädigungen, Kontamination,und UmweltfaktorenEs ist mit ESD-sicheren Materialien und modularem Design gebaut und unterstützt den gesamten Wafer-Lebenszyklus von der Herstellung über die Verpackung bis hin zum Testen.

Haupteigenschaften
Material und Bau

• Primärmaterialien: antistatisches Polycarbonat (PC) oder Edelstahl (für Umgebungen mit hohem Reinraumbedarf).
• Oberflächenveredelung: leitfähige Beschichtung (ESD-Schutz) und ultraglatte Polierung (Ra ≤ 0,8 μm).
• Versiegelung: Doppel-O-Ring + Silikondichtung ermöglicht eine Staub-/Wasserdichtigkeit von IP67.

Funktionales Design

• Modular-Trays: Verstellbare Waferträger mit einer Einlagenlastkapazität von ≥ 5 kg, kompatibel mit 200 mm/300 mm Wafern.
• Umweltkontrolle: Optional eingebaute Temperatur-/Feuchtigkeitssensoren (unterstützt die Integration mit externen Überwachungssystemen).
• Portabilität und Skalierbarkeit
  • Standardmaße (L × W × H): 450 × 350 × 280 mm. Gewicht: ≤8 kg.
  • Konstruktion, die für automatisierte Speichersysteme (AS/RS) gestapelt werden kann.

Einführung in die Gesellschaft

Unsere Firma, ZMSH, ist seit Jahren ein bedeutender Akteur in der Halbleiterindustrie.mehr als ein JahrzehntWir sind spezialisiert auf die Bereitstellung von maßgeschneiderten Saphir-Wafer-Lösungen.Bereitstellung von maßgeschneiderten Entwürfen und OEM-Dienstleistungen, um den unterschiedlichen Kundenbedürfnissen gerecht zu werdenBei ZMSH sind wir bestrebt, Produkte zu liefern, die sowohl im Preis als auch in der Qualität hervorstechen und die Kundenzufriedenheit in jeder Phase gewährleisten.Wir laden Sie ein, uns für weitere Informationen zu kontaktieren oder Ihre spezifischen Anforderungen zu besprechen..

Anwendungen

Herstellung von Halbleitern- Ich weiß.

• - Ich weiß.Handhabung nach dem Schneiden: Nachdem die Wafer in Stücke geschnitten wurden, müssen sie nackt aufbewahrt werden, um Kratzer und Partikelkontamination zu vermeiden.
• - Ich weiß.Übertragungen durch nasse Prozesse: Wafer sicher zwischen den Stationen für die nasse Ätzung oder Reinigung zu transportieren.
• - Ich weiß.Fotolithographie und Doping: Vorübergehende Lagerung während der Exposition und der Ionenimplantationsphase.

- Ich weiß.Verpackung und Prüfung- Ich weiß.

• - Ich weiß.Chipverpackungen: Schützen Sie fertige Wafer während der Abholung und Platzierung in Verkapselungsgeräten.
• - Ich weiß.Zuverlässigkeitsprüfung: Langfristige Lagerung für Verbrennungsprüfungen unter extremen Bedingungen (-40°C bis 85°C).

- Ich weiß.Logistik und Lieferkette- Ich weiß.

• - Ich weiß.Weltweiter Verkehr: Verknüpfen mit klimatisierten Containern für internationale Lieferungen.
• - Ich weiß.Bestandsoptimierung: Verringerung der Waferverluste und maximale Nutzung des Lagerplatzes.

- Ich weiß.Solar- und MEMS-Industrie- Ich weiß.

• - Ich weiß.Sortierung von Solarzellen: Silikonwaffen während der Fehlerkontrolle aufbewahren, um Mikrokrecken zu vermeiden.
• - Ich weiß.MEMS-Verpackungen: Kompatibel mit miniaturisierten Wafergrößen (z. B. 6-Zoll-Substrate).

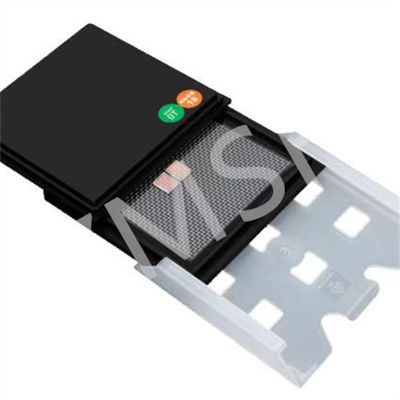

Produktanzeige - ZMSH

WaferboxFAQ

F: Wie wähle ich die geeignete Waferbox für die Kapazität und den Typ?

A:Wafergröße: Verwenden Sie einlagige Tabellen für 200 mm Wafer; entscheiden Sie sich für mehrschichtige Designs für 300 mm Waffeln.
Produktionsvolumen: Hochfrequenzbenutzer profitieren von Puffermodellen (30% verbesserte Stoßdämpfung).
Reinraumklasse: Wählen Sie Edelstahl + HEPA-Filter für Umgebungen der Klasse 1000+.

F: Können die Waferboxen wiederverwendet werden?

A:Wiederverwendbarkeit: Für ≥ 5 Jahre (oder 10.000 Zyklen) mit Alkohol-Tüfteln (70% Isopropyl).
Tiefreinigung: Autoklavensterilisation (121°C, 30 Minuten) oder UV-Desinfektionsmodule (optional).
