Detailinformationen |
|||
| Kristallrichtung: | C-Achse ausgerichtet | Melting Point: | 2072°C |
|---|---|---|---|
| Tensile Strength: | 2200 MPa | Laser Damage Threshold: | 1.3 kJ/cm² @ 3μm wavelength |
| Hervorheben: | Extreme Umgebungen Saphir-Faseroptikkabel,Saphir-Fasernoptikkabel,Temperaturbeständige Saphir-Fasernoptikkabel |
||
Produkt-Beschreibung
Produkteinführung

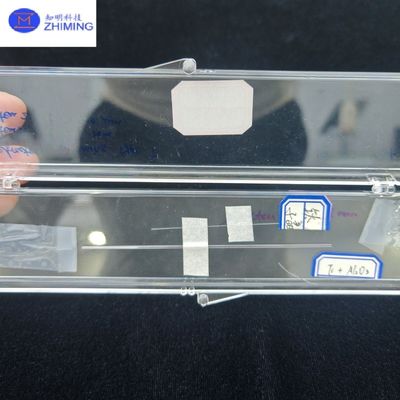

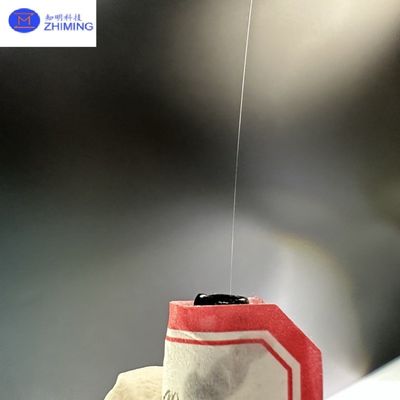

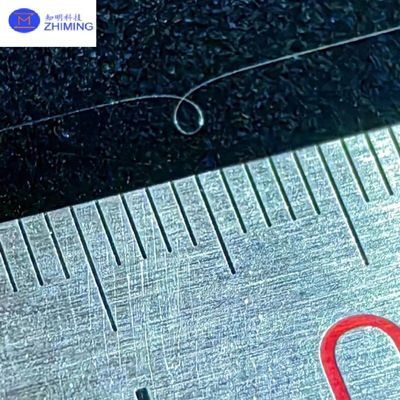

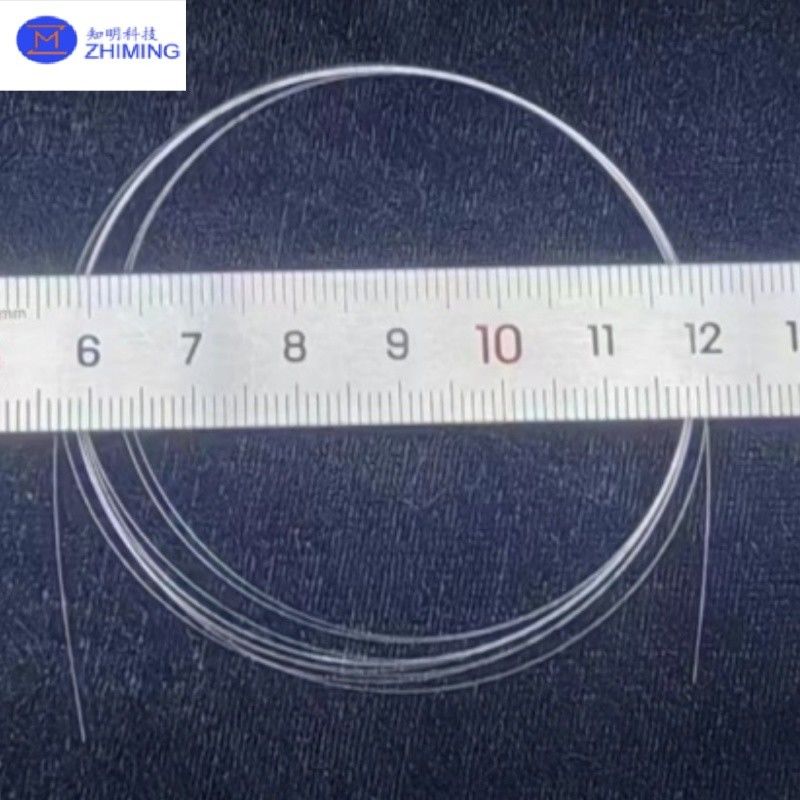

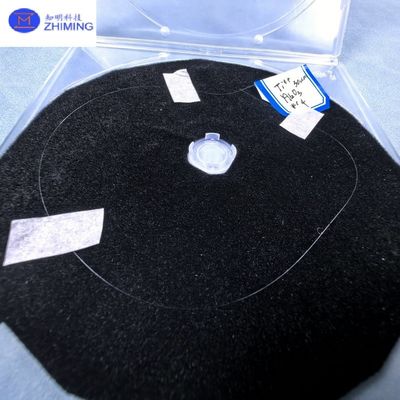

Saphir, d. h. Einkristall-Aluminium-Oxid (Al203), ist ein Material mit hoher mechanischer Festigkeit, chemischer Korrosionsbeständigkeit und guter Wärmeleitfähigkeit mit einem Schmelzpunkt von bis zu 2072 °C.ZMSH kann Saphir-Optikfasern mit Durchmessern von 75 ~ 500um liefern, und konische Glasfasern sind optional. Konische Glasfasern können eine höhere Lichtübertragungsenergie gewährleisten, ohne die Flexibilität der Glasfaser zu beeinträchtigen:mit einem Durchmesser von mehr als 100 μm, PTFE-Hülsen oder Glasfaseranschlüsse sind optional, und andere Arten von Glasfasern sind optional, wie AI203-doppierte, YAG-doppierte und YAG-doppierte Glasfasern.
Arbeitsprinzip der Saphir-Optischen Faser
Saphir-Optikfasern nutzen ihre einzigartigen Materialeigenschaften und optischen Mechanismen, um eine effiziente Lichtsignalübertragung in extremen Umgebungen zu ermöglichen.
Material und Herstellung
Hochreiner Saphir: Schmilzt bei 2072°C, widersteht Korrosion/Strahlung und widersteht extremen Temperaturen (-269°C bis 1900°C).
Herstellung von LHPG: Lasergeformte Fasern (75 ‰ 500 μm) mit Luftbeschichtung für einen minimalen optischen Verlust.
Optischer Mechanismus
TIR: Hoher Brechungsindex (~1,76) fällt Kernlicht effizient ein (NA bis 1,4).
Niedrige Dämpfung: 0,5-1,0 dB/m in der Nähe von IR bei Hochleistungslaserübertragung.
Wichtige Vorteile
Mechanische Festigkeit: 2200 MPa Zugfestigkeit, übertrifft Silizium.
Umweltverträglichkeit: Stabil im Vakuum, bei Strahlung (100 kGy γ-Ray) und chemischer Exposition.
Leistungsspezifikationen
| Parameter | Spezifikation |
|---|---|
| Kristallorientierung | C-Achse ausgerichtet |
| Schmelzpunkt | 2072°C |
| Zugfestigkeit | 2200 MPa |
| Laserschadensschwelle | 1.3 kJ/cm2 @ 3 μm Wellenlänge |
| Numerische Öffnung (NA) | 0.45 (300 μm Faser, 1 m Länge) |
| Abschwächen | 00,5-1,0 dB/m (Near-IR-Band, 300 μm Faser) |
| Verlust durch Biegen | 3% @ φ3cm Schleife (100μm Faser) |
Anwendungen
1. Ultra-Hochgeschwindigkeits-Industrial Sensing
-
Überwachung des Schmelzmetallniveaus in Schmelzwerken
-
Echtzeit-Verbrennungsdiagnostik in Düsenmotoren
2. Optische Systeme für den Weltraum
-
Korrosionsbeständige Datenverbindungen für Venuslander
-
Strahlenthärte Signalübertragung in nuklear angetriebenen Raumfahrzeugen
3. Fortgeschrittene medizinische Lösungen
-
Hochleistungslaserablationssonden
-
Multiespektraler Bildgebungsbündel für Mikroendoskope
4Extreme wissenschaftliche Forschung
-
Plasmadiagnostik in Fusionsreaktoren
-
Spektralanalyse in situ unter ultrhochem Druck (DAC-Anwendungen)
Fragen und Antworten
F1: Hauptvorteile gegenüber Siliziumfasern?
A: Arbeitet kontinuierlich bei 1600°C für 500+ Stunden (gegenüber dem Grenzwert von 400°C/1h bei Siliciumdioxid) mit 10x höherer Strahlungsbeständigkeit, was es ideal für nukleare/Raumfahrtanwendungen macht.
F2: Wie wird mit der Bruchbarkeit von Saphiren umgegangen?
A: Eigentümliche Gradient-Schnittstellen-Technologie:
-
Titanlegierung Spannungsentlastungsschicht (verhindert Verluste durch Mikrobeugen)
-
Oberflächenpolieren im Nanobereich (Mängeldichte < 0,1/cm2)
