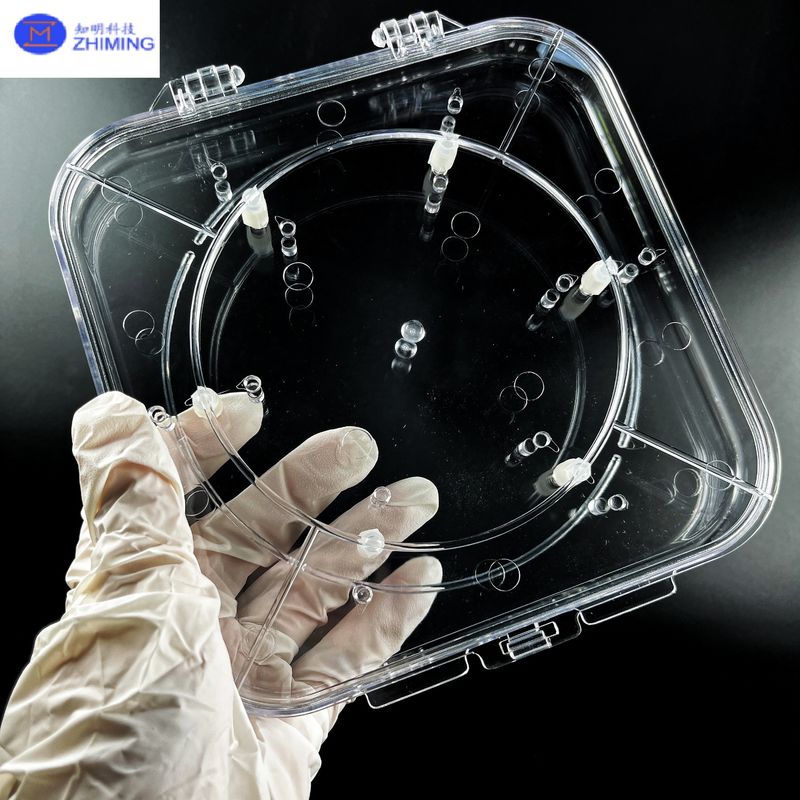

Überblick über die verstellbare Wafer-Box

Die verstellbare Wafer-Box ist eine Premium-Lager- und Transportlösung, die für die Halbleiterindustrie entwickelt wurde. Dieser Träger besteht aus hochwertigem Polycarbonat (PC) und gewährleistet einen robusten Schutz für empfindliche Wafer in verschiedenen Produktions-, Inspektions- und weltweiten Versandphasen. Das verstellbare Innendesign bietet Platz für mehrere Wafer-Durchmesser und ist somit eine vielseitige Wahl für Fabriken, Labore und F&E-Zentren.

Warum Polycarbonat (PC) das optimale Material ist

Polycarbonat zeichnet sich als Material der Wahl für Waferträger durch seine einzigartige Kombination aus optischer Transparenz, mechanischer Festigkeit und Beständigkeit gegenüber rauen Umgebungen aus. Seine Klarheit ermöglicht es dem Reinraumpersonal, Wafer zu inspizieren, ohne die Versiegelung zu unterbrechen, wodurch Kontaminationsrisiken erheblich minimiert werden.

Wesentliche Vorteile von PC sind:

• Außergewöhnliche Lichtdurchlässigkeit (>85%) – Gewährleistet eine klare Sicht auf die gelagerten Wafer.

• Überlegene Schlagfestigkeit – Hält Stürzen und mechanischen Stößen stand und erhält die Wafer-Integrität.

• Geringe Partikelgenerierung – Geeignet für ISO-Klasse 5–7-Umgebungen.

• Thermische und chemische Beständigkeit – Kompatibel mit IPA und den meisten Reinraum-Lösungsmitteln, unterstützt die routinemäßige Desinfektion.

• Optionale Erweiterungen – Antistatische Beschichtungen oder Oberflächenbehandlungen können den ESD-Schutz weiter verbessern und die Staubhaftung minimieren.

Innovative Merkmale der verstellbaren Wafer-Box

• Volle Transparenz: Bietet ungehinderte Sicht für eine schnelle Inspektion.

• Anpassbare Stützstifte: Interne Stifte passen sich an, um Wafer mit unterschiedlichen Durchmessern (4”, 6”, 8”) zu halten.

• Sicheres Verschlusssystem: Ein Klappdeckel mit einem Verriegelungsmechanismus gewährleistet einen luftdichten Schutz vor Kontamination.

• Chemische Beständigkeit: Behält die Leistung bei wiederholter Exposition gegenüber Reinigungsmitteln und milden Chemikalien bei.

Technische Details – Verstellbare Wafer-Box

Anwendungen der verstellbare Wafer-Box

• Halbleiterwafer (Si, SiC, GaN, GaAs): Schützt empfindliche Wafer in verschiedenen Prozessstadien.

• Optoelektronische Materialien: Schützt Saphir-, Glas- und Spezialsubstrate für LEDs und Display-Panels.

• Forschung & Entwicklung: Perfekt für Labore, die mit verschiedenen Wafergrößen arbeiten.

• Internationaler Logistik: Zuverlässige wiederverwendbare Verpackung für den Versand von Wafern an Partnereinrichtungen.

FAQ der verstellbare Wafer-Box

Q1: Warum eine Polycarbonat-Wafer-Box anstelle von Acryl wählen?
PC bietet eine höhere Schlagfestigkeit und zersplittert nicht, während Acryl (PMMA) unter Belastung reißen kann.

Q2: Kann PC Reinraum-Reinigungsmittel standhalten?
Ja. PC verträgt IPA (Isopropylalkohol) und andere Lösungsmittel, die für die Standardreinigung verwendet werden, aber starke Laugen sollten bei längerer Exposition vermieden werden.

Q3: Ist die verstellbare Wafer-Box für die vollautomatische Wafer-Handhabung geeignet?
Viele PC-Wafer-Boxen, einschließlich dieses Designs, können je nach Produktionsanforderungen für die manuelle oder robotergestützte Handhabung angepasst werden.

Q4: Kann die verstellbare Wafer-Box mehrfach wiederverwendet werden?
Absolut. PC-Boxen sind für Dutzende oder sogar Hunderte von Zyklen wiederverwendbar, was sie kostengünstig und umweltfreundlich macht.
