Produkteinführung

Der 6-Zoll-Einzel-Wafer-Carrier mit Verriegelungsclips ist ein präzisionsgefertigter Schutzbehälter, der für die sichere Handhabung, Lagerung und den Transport einzelner Halbleiterwafer konzipiert wurde. Hergestellt aus hochreinen, reinraumkompatiblen Polymermaterialien, gewährleistet der Carrier außergewöhnliche mechanische Zuverlässigkeit, Partikelkontrolle und Oberflächenschutz für Si-, SiC-, GaN-, Saphir- oder andere Spezialwafer, die in der fortschrittlichen Halbleiterverarbeitung verwendet werden.

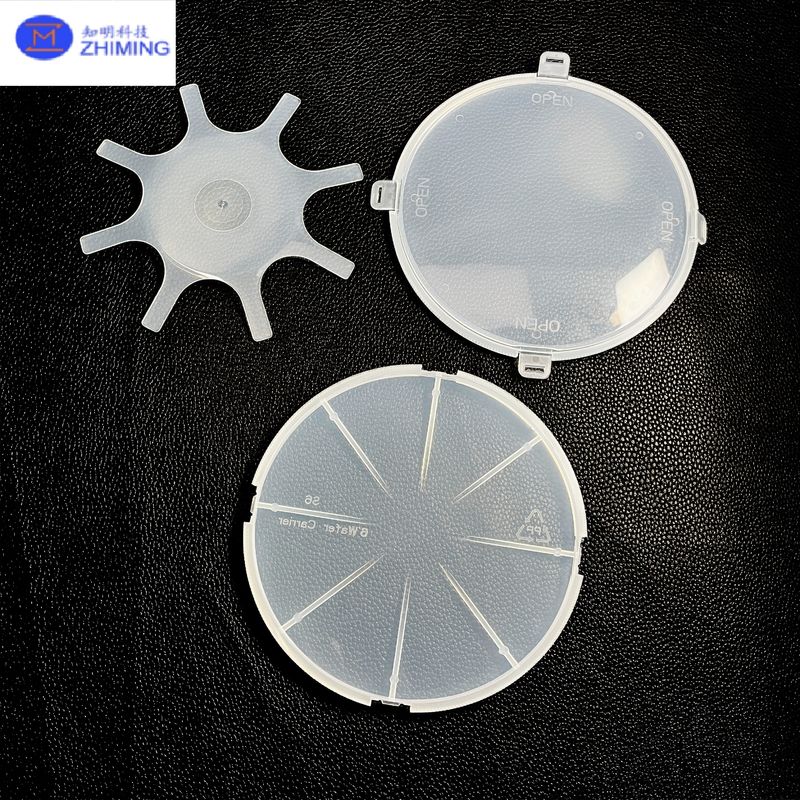

Diese Waferbox verfügt über eine dreiteilige Struktur: einen oberen Deckel mit leicht zu öffnenden Clips, eine untere Basis mit verstärkten radialen Rippen und einen internen Soft-Touch-Wafer-Stützeinsatz, der eine hervorragende Stoßdämpfung bietet. Die verstärkten Verriegelungslaschen sorgen für einen sicheren Verschluss, verhindern ein versehentliches Öffnen während des Transports und gewährleisten gleichzeitig einen Betrieb mit geringer Partikelanzahl.

Hauptmerkmale

● Hochreines Reinraum-Polymer

Hergestellt aus hochwertigen PP/PE-Materialien mit ausgezeichneter chemischer Beständigkeit, geringer Partikelbildung und Kompatibilität mit Reinraumumgebungen der Klasse 100–1000.

● Sicheres Verriegelungsclip-Design

Der Carrier integriert mehrere Öffnungs-/Schließclips um den Rand herum, so dass Bediener den Deckel schnell ver- und entriegeln können, während gleichzeitig eine stabile Abdichtung während des Versands oder der Lagerung gewährleistet wird.

● Anti-Kratz-Innenstruktur

Die untere Basis enthält radiale Verstärkungsrippen, die die Belastung verteilen, um eine Verformung des Waferkontakts zu verhindern.
Der optionale sternförmige Wafer-Kisseneinsatz minimiert Vibrationen und schützt ultra-glatte Waferoberflächen vor Mikrokratzern.

● Optimiert für einen einzelnen 6”-Wafer

Präzise dimensioniert, um 150-mm-Wafer sicher aufzunehmen, wodurch die Ebenheit erhalten und ein Verziehen während der Bewegung verhindert wird.

● Leicht, langlebig und reinraumgeeignet

Antistatische optionale Version verfügbar. Beständig gegen Säuren, Basen und gängige Halbleiterchemikalien.

● Transparenter Körper für Sichtprüfung

Das mattierte transparente Design ermöglicht eine schnelle Betrachtung des Waferzustands, der Ausrichtung und der Markierung, ohne den Carrier zu öffnen.

Anwendungen

• Herstellung von Halbleiterwafern

• Wafer-Zerschneide-, Verdünnungs- und Verpackungslinien

• Reinraum-Wafertransport

• Eingangs-/Ausgangs-Waferinspektion

• Materialforschung im Labor und akademische Waferhandhabung

• Schutz von Si-, SiC-, GaN-, Saphir-, Glaswafern

Technische Daten

Vorteile

• Hervorragender Stoß- und Vibrationsschutz

• Einfacher und sicherer Clip-Lock-Mechanismus

• Chemische und Temperaturbeständigkeit

• Geringe Partikelemission für kontaminationssensitive Prozesse

• Wiederverwendbar und kostengünstig

• Geeignet für automatisierte oder manuelle Handhabung

FAQ

Q1: Welche Wafertypen sind mit diesem Carrier kompatibel?
A: Es ist für Siliziumwafer, Saphirwafer, SiC-Wafer, GaN-Wafer und andere 150-mm-Substrate geeignet.

Q2: Kann die Box in Reinraumumgebungen verwendet werden?
A: Ja. Sie wird aus partikelarmen, reinraumkompatiblen Materialien hergestellt.

Q3: Schützt der Carrier die Wafer während des Ferntransports?
A: Die Verriegelungsclips und die interne Stützstruktur bieten eine hervorragende Stabilität sowohl für Kurz- als auch für Langstreckentransporte.

Q4: Ist eine antistatische Version verfügbar?
A: Ja, antistatische (ESD)-Optionen können auf Anfrage geliefert werden.
