Produktübersicht

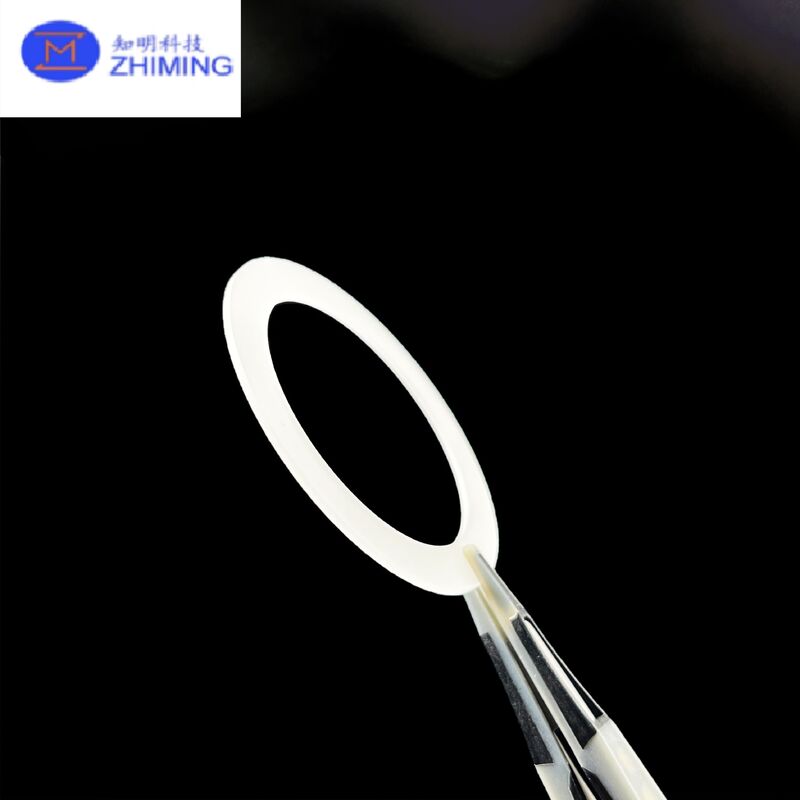

Custom-Saphir-Spacer, auch als Saphir-Schimmer oder Saphir-Wäscher bekannt, sind präzise bearbeitete Komponenten aus Ein-Kristall-Aluminium-Oxid (Al2O3, 99,99%).Diese Abstandshalter sind für Anwendungen konzipiert, die eine hohe mechanische Festigkeit erfordern, dimensionelle Stabilität und hervorragende Beständigkeit gegen Chemikalien, Hitze und Verschleiß.

Im Gegensatz zu optischen Saphirfensternmit einer Breite von mehr als 20 mm,, wodurch sie für die strukturelle, mechanische und thermische Unterstützung und nicht für die optische Übertragung ideal sind.

Sapphire's Mohs-Härte von 9 und seine hervorragende thermische und chemische Haltbarkeit machen unpolierte Abstandsschalter zu einer robusten Wahl für Halbleiterwerkzeuge, Präzisionsinstrumente,und spezielle Befestigungen, bei denen langfristige Zuverlässigkeit unerlässlich ist.

Wesentliche Merkmale

• Unpolierte Veredelung
  Oberfläche ohne optische Polierung geschliffen oder geschliffen; geeignet für nichtoptische Strukturanwendungen.

• Sehr hohe Härte
  Die Mohs-9-Härte bietet eine hervorragende Verschleißbeständigkeit im Vergleich zu Glas, Quarz oder Keramik.

• Außergewöhnliche mechanische Festigkeit
  Hohe Druckfestigkeit und Steifheit sorgen für Stabilität unter Last.

• Wärmestabilität
  Betriebstemperatur bis zu1600°Cin der Luft und2000°Cin Vakuum- oder Inertumgebungen.

• Chemische Resistenz
  Inert gegenüber den meisten Säuren, Alkalien, Plasma und Lösungsmitteln - ideal für harte industrielle Umgebungen.

• Anpassbare Formen
  Erhältlich in Form von Scheiben, Ringen, Rechtecken, Quadraten, Stufenformen und komplexen Geometrien.

Herstellungsprozess (nicht poliert)

1. Kristallschneiden- Schneiden aus hochreinen synthetischen Saphirkugeln (C-Plane / A-Plane / R-Plane erhältlich).

2. Formgebung und CNC-BearbeitungDer Außendurchmesser, der Innendurchmesser und die Dicke sind nach der Zeichnung angepasst.

3. Schleifen / Schleifen Flach- oder halbflächige unpolierte Oberfläche.

4. Chamming oder Randglättung️ Optional zur Verhinderung von Splittern.

5. Reinigung und Inspektion¢ Enddimensionskontrollen und Entfernung von Trümmern.

Typische Anwendungen

• Halbleitergeräte- Abstandsschalter für Waferträger, Ofenboote, Plasmakammern.

• Präzisionsmaschinen

• Elektrische Geräte und Geräte für die Herstellung von elektrischen Geräten- Strukturelle Abstände um optische Komponenten.

• Hochtemperaturleuchten Stützteile in Werkzeugen zur thermischen Verarbeitung.

• Chemikalienbeständige Baugruppen️ Wird dort verwendet, wo Polymere oder Metalle abgebaut werden.

• Vakuuminstrumente️ Nicht ausgase, stabil und extrem langlebig.

Verfügbare Spezifikationen

(nach Zeichnungen anpassbar)

• Außendurchmesser:2 ‰ 200 mm

• Innenumfang:Nach Bedarf

• Stärke:0.120 mm

• Form:Rund / Quadrat / Ring / Rechteck / Schlitten / Maßgeschneidert

• Oberfläche:Nicht poliert (geschliffen / geschmiert), einseitig oder doppelseitig

• Toleranz:±0,02±0,1 mm je nach Größe

• Kristallorientierung:C-Flugzeug (0001) Standard; A/R-Flugzeug optional

Warum Saphir statt Keramik oder Quarz?

Saphir-Abstandsschalter halten ihre Präzision und Steifigkeit auch nach langem Einwirken von Plasma, Hitze oder mechanischer Belastung.

Häufig gestellte Fragen

F1: Wie hoch ist die Oberflächenrauheit unpolierter Saphir-Spacer?
A: Typischerweise Ra 0,4 ∼ 1,2 μm (je nach Schleifverfahren variiert).

F2: Können Sie sowohl einseitige als auch zweiseitige unpolierte Oberflächen herstellen?
A: Ja. Beide Seiten können gemahlen werden, oder eine Seite kann halbverarbeitet bleiben.

Q3: Werden kundenspezifische Zeichnungen unterstützt?
A: Absolut. Wir unterstützen DXF, PDF, STP, SolidWorks Dateien und komplexe Formen.
