Produktübersicht

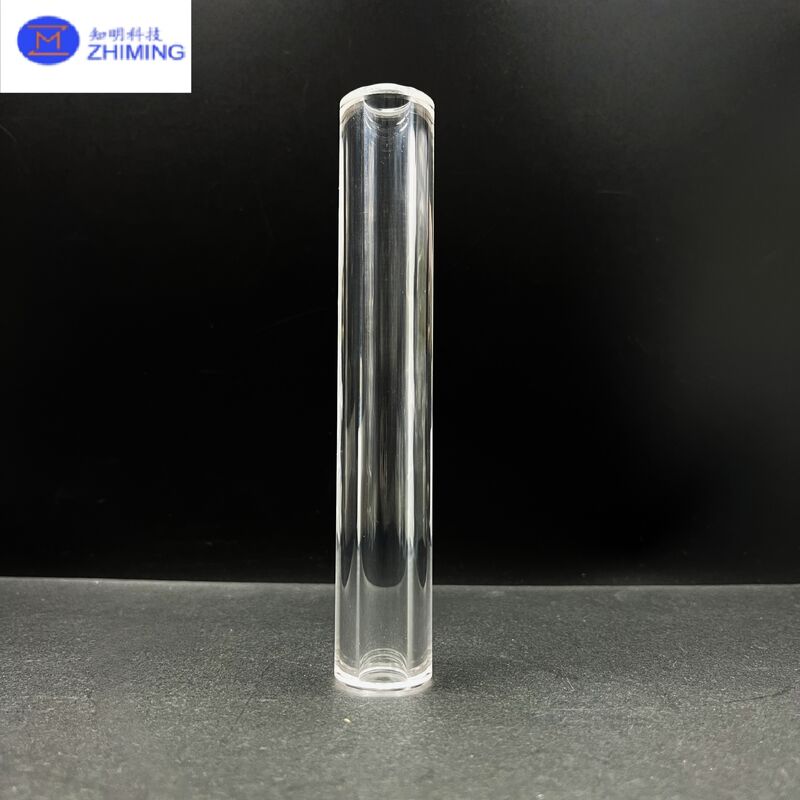

KY-Saphirröhren sind Hochleistungs-Rohrkomponenten, die aus Einkristall-Saphir hergestellt werden, der durch das Kyropoulos (KY)-Verfahren gezüchtet wird. Im Vergleich zu EFG-Saphirröhren werden KY-Saphirröhren typischerweise durch Kernbohren und Präzisionsbearbeitung aus Saphir-Rohlingen hergestellt, was zu höherer Kristallintegrität, geringerer innerer Spannung und überlegenen optischen und mechanischen Eigenschaften.

Dank der hervorragenden intrinsischen Eigenschaften von Saphir—wie extremer Härte, hervorragender thermischer Stabilität, hoher dielektrischer Festigkeit und breiter optischer Transmission—werden KY-Saphirröhren häufig in Halbleiterverarbeitungsanlagen, Hochtemperaturöfen, optischen Systemen, Analysegeräten und Anwendungen in rauen Umgebungen.

     ​

Herstellungsprinzip (KY-Verfahren)

Das Kyropoulos (KY)-Verfahren ist eine ausgereifte und weit verbreitete Technik zur Züchtung großer, hochwertiger Saphir-Einkristalle. Bei diesem Verfahren wird hochreines Aluminiumoxid (Al₂O₃) in einer kontrollierten Hochtemperaturumgebung geschmolzen. Ein Impfkristall wird langsam in die Schmelze eingeführt, wodurch der Saphirkristall mit geringen thermischen Gradienten und minimaler Defektdichte.

Nach dem Kristallwachstum werden KY-Saphir-Rohlinge geglüht, um die innere Spannung weiter zu reduzieren. Saphirröhren werden dann durch Präzisionskernbohren, Schneiden, Schleifen und optionales Polieren hergestellt. Diese indirekte Formgebungsmethode gewährleistet eine ausgezeichnete Kristallgleichmäßigkeit und ermöglicht eine engere Kontrolle über optische Klarheit, Maßgenauigkeit und mechanische Festigkeit.

Hauptmerkmale & Vorteile

• Hohe Kristallqualität
  KY-Saphirröhren weisen eine geringe Versetzungsdichte, minimale Doppelbrechung und eine ausgezeichnete strukturelle Konsistenz auf, wodurch sie sich für anspruchsvolle optische und Halbleiteranwendungen eignen.

• Hervorragende thermische Beständigkeit
  Mit einem Schmelzpunkt von etwa 2050 °C behalten KY-Saphirröhren ihre strukturelle Stabilität unter extremen Temperaturwechseln und Hochtemperaturumgebungen bei.

• Ausgezeichnete mechanische Festigkeit
  Die Mohs-Härte von Saphir von 9 gewährleistet eine überlegene Verschleißfestigkeit, Kratzfestigkeit und lange Lebensdauer im Vergleich zu Quarz- oder Aluminiumoxidröhren.

• Breite optische Transmission
  KY-Saphirröhren bieten eine hohe Transmission von UV bis IR (≈190 nm–5 μm) und sind somit ideal für optische Fenster, Schutzhülsen und laserbezogene Anwendungen.

• Chemische Inertheit
  KY-Saphirröhren sind hochbeständig gegen Säuren, Laugen und korrosive Gase und arbeiten zuverlässig in aggressiven chemischen und Plasmaumgebungen.

Typische Anwendungen

• Halbleiterausrüstung
  Verwendung als Prozessröhren, Schutzhülsen und isolierende Komponenten in Epitaxie-, Diffusions- und Plasmasystemen.

• Hochtemperaturöfen
  Ideal für Thermoelementschutzröhren, Sichtröhren und Isolationskomponenten, die extremer Hitze ausgesetzt sind.

• Optische & Lasersysteme
  Einsatz in optischen Führungen, Lampenkolben, Laserschutzröhren und optischen Isolationselementen.

• Analyse- & Medizinische Geräte
  Geeignet für Spektroskopie, Analysekammern und spezielle medizinische oder Laborgeräte, die Transparenz und Haltbarkeit erfordern.

• Industrie- & Luft- und Raumfahrtanwendungen
  Einsatz in rauen Umgebungen, in denen hohe mechanische Festigkeit, thermische Stabilität und chemische Beständigkeit unerlässlich sind.

Spezifikation

Anpassungsoptionen

KY-Saphirröhren können in kundenspezifischen Abmessungen und Ausführungen geliefert werden, einschließlich:

• Außendurchmesser / Innendurchmesser-Anpassung

• Längentoleranzkontrolle

• Gewachsene, geschliffene oder polierte Oberflächen

• Einseitiges oder beidseitiges Polieren

• Orientierungskontrolle (C-Achse, A-Achse usw.)

• Enge Maß- und Oberflächenqualitätstoleranzen auf Anfrage

FAQ

Q1: Was ist der Hauptunterschied zwischen KY-Saphirröhren und EFG-Saphirröhren?
A: KY-Saphirröhren werden aus Saphir-Einkristall-Rohlingen hergestellt, die nach dem Kyropoulos-Verfahren gezüchtet wurden und eine höhere Kristallqualität und geringere innere Spannung bieten, während EFG-Saphirröhren während des Wachstums direkt geformt werden und besser für kostenempfindliche Anwendungen geeignet sind.

Q2: Sind KY-Saphirröhren für optische Anwendungen geeignet?
A: Ja. Aufgrund ihrer ausgezeichneten optischen Gleichmäßigkeit und ihres breiten Transmissionsbereichs eignen sich KY-Saphirröhren gut für hochwertige optische und laserbezogene Anwendungen.

Q3: Können KY-Saphirröhren in Hochtemperaturumgebungen eingesetzt werden?
A: Absolut. KY-Saphirröhren behalten ihre ausgezeichnete Stabilität und mechanische Festigkeit bei erhöhten Temperaturen bei, selbst unter wiederholten Temperaturwechseln.

Q4: Sind kundenspezifische Größen erhältlich?
A: Ja. KY-Saphirröhren können nach Zeichnungen oder spezifischen Anwendungsanforderungen kundenspezifisch hergestellt werden.
