Detailinformationen |
|||
| Betriebstemperaturbereich: | -200°C bis +1000°C | Formverträglichkeit: | Anpassung |
|---|---|---|---|
| Oberflächenrauheit: | Oberflächenrauheit | Material: | 100% synthetischer Saphir |
| Betriebstemperaturbereich: | -200°C bis +1000°C. | Brechungsindex: | 1,77 |
| Härte: | 9 (Skala von Mohs) | Farbe: | Transparent |
| Hervorheben: | Runde rechteckige Optikfenster aus Saphir,Polieren von Optikfenstern aus Saphir,Anpassung Sapphire optische Fenster |
||
Produkt-Beschreibung
Sapphire Optical Windows AL2O3 Runde Rechteckpolierung AR Beschichtung Anpassung
Beschreibung der Sapphire-Optikfenster:
Saphir-Optikfenster eignen sich hervorragend für Anwendungen, bei denen hoher Druck, Vakuum oder korrosive Atmosphären zu berücksichtigen sind.Saphirfenster werden alle anderen optischen Materialien in rauen Umgebungen übertreffen, die eine bessere Barriere zwischen den Elementen bieten. Creator Optics kann verschiedene optische Saphirfenster nach speziellen Anforderungen und Zeichnungen herstellen.Alle diese Saphirfenster haben hochpräzise polierte Oberflächen., Oberflächengenauigkeit und Parallelität.
Der Charakter der Saphir-Optikfenster:
Übertragungsbereich: 0,15 bis 5,5 μm (UV bis mittlerer IR)
Brechungsindex: 1,76 bei 550 nm
Optische Klarheit: Hohe Übertragung mit minimalem Absorptionsgrad über einen breiten Wellenlängenbereich
Oberflächenqualität: Erreicht eine Gräbe-Gräbe-Spezifikation von 10-5 und eine Oberflächenrauheit von ≤ 0,3 nm RA
Höchstbetriebstemperatur: bis zu 2030°C
Wärmeschlagfestigkeit: Hohe Widerstandsfähigkeit gegen schnelle Temperaturänderungen
Kryogene Leistung: Beibehalten hohe Wärmeleitfähigkeit bei kryogenen Temperaturen, besser als Kupfer
Hohe optische Übertragung: klare Sicht über einen breiten Wellenlängenbereich
Außergewöhnliche Härte: Überlegene Kratz- und Abriebfestigkeit
Thermische Stabilität: Wirksam über einen weiten Temperaturbereich, einschließlich extremer Bedingungen
Chemische Trägheit: Beibehält sich in rauen chemischen Umgebungen
Mechanische Festigkeit: Hohe Belastungsfestigkeit
Form der optischen Saphirfenster:
| Abmessungen | Durchmesser von 5 mm bis 150 mm, individuell verfügbar |
| Stärke | 0.2mm bis 50mm, angepasst erhältlich |
| Durchmesser Toleranz | ± 0,05 mm |
| Ausmaß der Abweichung | ± 0,05 mm |
| Rand der Saphirfenster | fein gemahlen oder poliert |
| Schaum | Minmium 0,2 x 45° |
| Flachheit / Oberflächengenauigkeit | λ/4 pro Zoll @633nm |
| Parallelismus | 30 Bogensekunden |
| Oberflächenqualität | 20/10 |
| Offene Öffnung | ≥ 90% |
| Beschichtung für Saphirfenster | Anti-Reflexionsbeschichtung bei Designwellenlänge, AR, BBAR, Dual-Wellenlänge AR, Laser-Schadensbeständige AR |

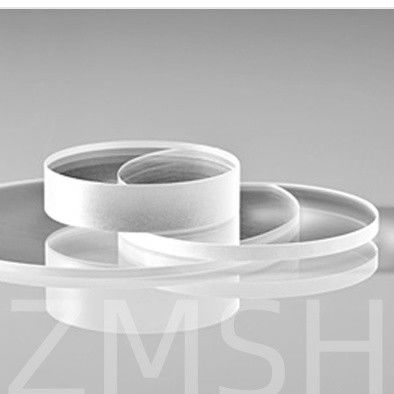

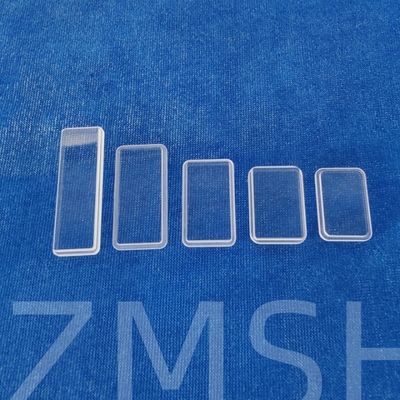

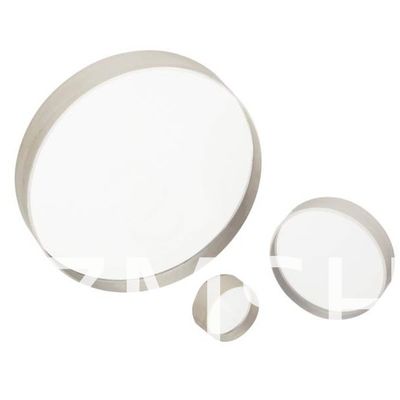

Physische Fotos von Sapphire Optical Windows:
Anwendung von Sapphire-Optikfenstern:
1Luft- und Raumfahrt: Aufgrund der perfekten Haltbarkeit und Korrosionsbeständigkeit von Sapphire Optical Windows, hoher Temperaturbeständigkeit, aber auch einer sehr breiten Bandbreite an Spektralübertragung,Saphirfenster werden häufig in Luft- und Raumfahrtausrüstung und -instrumenten verwendet.
2. Saphir-Blitzlampen: Die hohe Temperaturbeständigkeit und die geringe thermische Expansionsrate des Saphirs machen es zu einem schützenden Fenster für hochfeste Lampen und Blitzlampen.
3- Anwendungen von Analyseinstrumenten: In vielen Analysenfällen ist das zu analysierende Gas oder die zu analysierende Flüssigkeit stark ätzend.SApphire Optikfensterist perfekt korrosionsbeständig und wird in solchen Analyseinstrumenten weit verbreitet.SApphire OptikfensterSie haben eine gute Durchlässigkeit vom ultravioletten bis zum Infrarot-Weitspektrum, wodurch sie im Spektralbereich häufiger eingesetzt werden.
4Anwendungen von medizinischen Geräten:SApphire Optikfenstersind in einer Vielzahl von medizinischen Anwendungen wie medizinischen Laserinstrumenten, Laser-Schönheitsinstrumenten und Endoskopen weit verbreitet.
5Optische Anwendungen: Aufgrund des breiten Spektralbereichs der SaphirkristalleSApphire OptikfensterSie können für alle möglichen optischen Anwendungen verwendet werden, von ultraviolett bis infrarot.SApphire OptikfensterVorteile gegenüber optischen Fenstern aus anderen Materialien haben.
6. Anwendungen für die Beleuchtung:SApphire OptikfensterSie haben eine gute Wärmebeständigkeit, für sehr hohe Helligkeitsbeleuchtung ist es ein gutes Schutzfenstermaterial.
7. Uhren und Industriegeräte:SApphire Optikfensterals Schutzdeckel für Uhren oder Messgeräte gelten und kratzfest, robust und nicht platzfähig sind.
Anwendungsbild von Sapphire Optical Windows:
Anpassung:
Diese angepassten Saphirfenster können mit KY, CZ, HEM Saphirkristallen und C-Ebene, R-Ebene, A-Ebene geschnitten ausgewählt werden.
1. Saphir-Rechteckfenster
2Saphir.T-Stufenfen (rund und rechteckig)
3. Überall polierte Saphirfenster
4Saphir.Konische Fenster
5Saphir.Keile
6. Mikro-Saphirfenster
7. Große Saphirfenster
Häufige Fragen:
1.F: Was ist der Übertragungsbereich von optischen Saphirfenstern?
A:Saphirfenster haben einen Übertragungsbereich von etwa 150 nm (UV) bis 5,5 Mikrometer (IR), wobei die Übertragung im sichtbaren Spektrum (85% bis 90%) hoch ist.
2F: Welche Oberflächenqualität kann man von Saphirfenstern erwarten?
A:Die Oberflächenqualitätsspezifikationen werden häufig in Form von Kratzerzahlen wie 60-40, 40-20 oder 20-10 angegeben, die die maximal zulässige Kratzerbreite und den Grabdurchmesser anzeigen.
3.F:Können Saphirfenster beschichtet werden, um die Leistung zu verbessern?
A:Ja, Saphirfenster können mit antireflektiven (AR) Beschichtungen, hochreflektiven (HR) Beschichtungen oder anderen individuellen Beschichtungen beschichtet werden, um die optische Leistung zu verbessern.
