Kupfer-Substrat Einkristall Cu-Wafer 5x5x0.5/lmm 10x10x0.5/1mm 20x20x0.5/1mm a=3.607A

Kupfer-Substrat Einkristall Cu-Wafer 5x5x0.5/lmm 10x10x0.5/1mm 20x20x0.5/1mm a=3.607A

Abstrakt des Kupfersubstrats

Unsere Kupfersubstrate und -wafer bestehen aus hochreinem Kupfer (99,99%) mit einer einzigen Kristallstruktur, die eine hervorragende elektrische und thermische Leitfähigkeit bietet.Diese Wafer sind in kubischen Ausrichtungen von < 100> erhältlich, <110> und <111>, so dass sie ideal für Anwendungen in der Hochleistungselektronik und Halbleiterherstellung geeignet sind.Unsere Kupfersubstrate sind anpassbar, um unterschiedliche technische Anforderungen zu erfüllenDer Gitterparameter für diese Einzelkristallwafer beträgt 3.607 Å, was eine präzise Strukturintegrität für die Fertigung fortschrittlicher Geräte gewährleistet.Die Oberflächenoptionen umfassen einseitig polierte (SSP) und doppelseitig polierte (DSP) Oberflächen, die Flexibilität für verschiedene Herstellungsprozesse bietet.

Diese Kupferwafer eignen sich aufgrund ihrer überlegenen Leitfähigkeit und anpassbaren Ausrichtung besonders für Mikroelektronik, thermisches Management und Verbindungstechnologien.Ob für kleinere Komponenten oder größere Systeme, liefern unsere Kupfersubstrate die für modernste technologische Anwendungen erforderliche Haltbarkeit und Leistung.

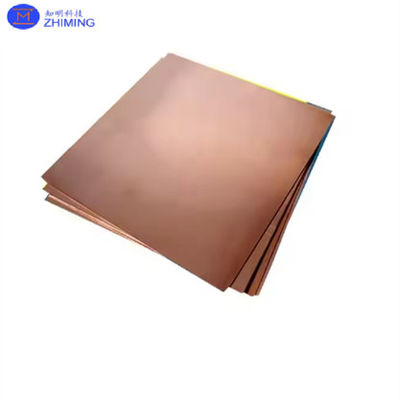

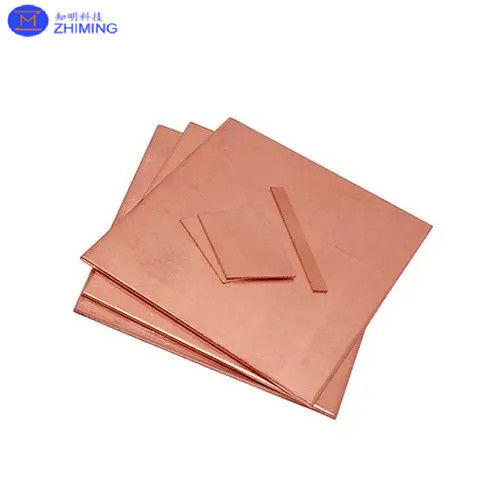

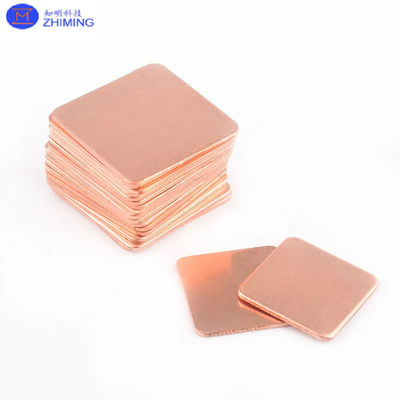

Foto des Kupfersubstrats

Eigenschaften des Kupfersubstrats

Kupfersubstrate sind wegen ihrer hervorragenden elektrischen und thermischen Leitfähigkeit sehr geschätzt, was sie zu einem idealen Werkstoff für die Elektronik- und Halbleiterindustrie macht.mit einem Reinheitsgrad von 99Diese Substrate enthalten 0,99% minimale Verunreinigungen, was eine hohe Leistungsfähigkeit und Zuverlässigkeit in sensiblen Anwendungen gewährleistet.Verbesserung ihrer Lebensdauer und EffizienzDie intrinsischen leitfähigen Eigenschaften von Kupfer ermöglichen eine schnellere und effizientere Energieübertragung, die für Schaltungen, Mikrochips und andere schnelle elektronische Komponenten von entscheidender Bedeutung ist.

Die Einzelkristallstruktur dieser Substrate, die in den Ausrichtungen <100>, <110> und <111> erhältlich ist, sorgt für Gleichförmigkeit und mechanische Stabilität.Diese kristalline Präzision sorgt dafür, dass die Substrate die Erstellung von hochdetailliertenDie Gitterkonstante von 3,607 Å trägt weiter zu dieser Strukturkonsistenz bei und bietet eine ideale Plattform für die Fertigung fortschrittlicher Geräte.

Darüber hinaus sind Kupfersubstrate sowohl in einseitig polierten (SSP) als auch in doppelseitig polierten (DSP) Oberflächen erhältlich und bieten je nach Herstellungsbedarf eine Vielseitigkeit.Die glatte Oberfläche von polierten Substraten verringert die Streuung und verbessert die Haftung bei der Herstellung von mikroelektronischen Geräten.

Mit ihrer Fähigkeit, hohen thermischen Belastungen standzuhalten und eine überlegene Leitfähigkeit zu bieten, werden Kupfersubstrate in Anwendungen wie thermisches Management, elektronische Verbindungen,und Hochleistungs-Leistungsgeräte.

Anwendungen von Kupfersubstraten

Kupfersubstrate werden aufgrund ihrer hervorragenden elektrischen Leitfähigkeit, Wärmeleitfähigkeit und mechanischen Festigkeit in verschiedenen Branchen weit verbreitet.Hier sind die wichtigsten Anwendungen von Kupfersubstraten:

1.Elektronik und Halbleiter

• mit einer Leistung von mehr als 1000 W undKupfer wird wegen seiner hohen Leitfähigkeit häufig in PCBs für elektrische Verbindungen verwendet.
• Hochleistungsgeräte:Kupfersubstrate sind in der Leistungselektronik und in integrierten Schaltungen unerlässlich, wo ein effektives thermisches Management von entscheidender Bedeutung ist.Verhinderung von Überhitzung und Verbesserung der Lebensdauer der Geräte.
• LED-Beleuchtung:Kupfersubstrate werden in leistungsstarken LED-Paketen verwendet, da sie die hohe erzeugte Wärme effizient verwalten, was für die Aufrechterhaltung der Helligkeit und die Verlängerung der Lebensdauer der LED unerlässlich ist.

2.Wärmebewirtschaftung

• Wärmeabnehmer und Kühlmodule:Kupfersubstrate werden in Wärmeabnehmern zur Kühlung elektronischer Geräte wie CPUs und GPUs verwendet.Verbesserung der Leistung und Zuverlässigkeit des Geräts.
• Leistungsmodule:Bei Leistungshalbleitern wie MOSFETs und IGBTs dienen Kupfersubstrate als Basismaterial zur Ableitung der Wärme, die bei Hochleistungsbetrieben erzeugt wird.

3.Erneuerbare Energien

• Photovoltaik- (Solar-) Zellen:Kupfersubstrate werden in Dünnschicht-Solarzellen verwendet, da sie eine ausgezeichnete elektrische Leitfähigkeit bieten und gleichzeitig die von den Solarmodulen erzeugte Wärme effizient absondern und so die Energieeffizienz verbessern.
• Brennstoffzellen:Kupfersubstrate werden in Feststoffoxidbrennstoffzellen (SOFC) verwendet, da sie hohe Temperaturen bewältigen und zur allgemeinen Energieeffizienz der Brennstoffzellensysteme beitragen.

4.Telekommunikation

• HF- und Mikrowellengeräte:Kupfersubstrate werden in der Verpackung von Hochfrequenz-HF- und Mikrowellenkomponenten weit verbreitet, wo sowohl die elektrische Leistung als auch das thermische Management von entscheidender Bedeutung sind.
• 5G- und drahtlose Netze:Im Zeitalter der 5G-Technologie werden Kupfersubstrate in Antennen und Kommunikationsgeräten für Signalintegrität und wirksame Wärmeableitung in Hochfrequenzanwendungen verwendet.

5.Automobil- und Luftfahrtindustrie

• Elektrofahrzeuge (EV):Kupfersubstrate sind für die Batteriemanagementsysteme von Elektrofahrzeugen von entscheidender Bedeutung und sorgen für eine effiziente Stromversorgung und Wärmemanagement in den Leistungsmodulen.
• Luft- und Raumfahrttechnik:In der Luft- und Raumfahrt werden Kupfersubstrate in der Avionik und Sensoren wegen ihrer Haltbarkeit, hoher thermischer Leistung und Widerstandsfähigkeit gegen extreme Bedingungen verwendet.

6.Medizinische Geräte

• Medizinische Bildgebungsgeräte:Kupfersubstrate werden in leistungsfähigen medizinischen Geräten wie MRT- und CT-Scannern verwendet, bei denen Wärmeabbau und elektrische Leitfähigkeit für einen zuverlässigen Betrieb unerlässlich sind.
• Tragbare Medizinprodukte:Kupfersubstrate spielen eine Rolle bei der Miniaturisierung der elektronischen Schaltungen in tragbaren und tragbaren medizinischen Geräten und bei gleichzeitiger Erhaltung ihrer Effizienz und thermischen Leistung.

7.Hochtemperaturanwendungen

• mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WKupfersubstrate werden häufig in Hochtemperaturumgebungen verwendet, z. B. in der Leistungselektronik,wenn ihre Fähigkeit, Wärme von kritischen Komponenten wegzuführen, die Zuverlässigkeit der Stromversorgungssysteme erhöht.

Kupfer ist aufgrund seiner außergewöhnlichen thermischen und elektrischen Eigenschaften für Anwendungen, die eine hocheffiziente Energieübertragung und ein wirksames Wärmemanagement erfordern, unverzichtbar.Diese Eigenschaften führen zu einer breiten Anwendung in modernen Technologien und Hochleistungssystemen..

Fragen und Antworten

Was ist Kupfermaterial?

Kupfer (Cu), chemisches Element,ein rotfarbenes, äußerst duktiles Metall der Gruppe 11 (Ib) des Periodensystems, das ein ungewöhnlich guter Strom- und Wärmeleiter istKupfer kommt in der Natur im freien Metallzustand vor.
