Kupferplattierte monokristalline Siliziumwafer

Hohe Haftung, hervorragende Leitfähigkeit und individuell angepasste Metallisierungslösungen

Produktübersicht

Copper-plated monocrystalline silicon wafers are manufactured by depositing a uniform copper layer onto high-quality single crystal silicon substrates through precision surface treatment and metallization processesDurch die Kombination der hervorragenden mechanischen und elektrischen Eigenschaften von monokristallinem Silizium mit der überlegenen elektrischen Leitfähigkeit, Wärmeleitfähigkeit und Schweißfähigkeit von Kupfer,Dieses Produkt wird weitgehend in Halbleiterverpackungen verwendet, MEMS-Fertigung, Sensoren, Leistungseinrichtungen, Wafer-Interkonnektion und F&E-Anwendungen.

Wir bieten flexible Anpassungsmöglichkeiten, einschließlich einseitiger Kupferbeschichtung, doppelseitiger Kupferbeschichtung, lokalisierter Kupferbeschichtung,und maßgeschneiderte Wafer-Spezifikationen, um sowohl die Anforderungen an die Entwicklung von Prototypen als auch die Anforderungen an die Serienproduktion zu erfüllen.

Wesentliche Merkmale

Ausgezeichnete elektrische und thermische Leitfähigkeit

Die Kupferschicht bietet eine hervorragende elektrische und thermische Leistung und hilft bei der Verbesserung der Signalübertragung, der Stromübertragungsfähigkeit und der Wärmeableitung in fortschrittlichen elektronischen Anwendungen.

Einheitliche und dichte Kupferbeschichtung

Mit der kontrollierten Plattierungstechnologie ist die Kupferschicht gleichmäßig, kompakt und stabil auf der Waferoberfläche, was eine bessere Konsistenz in den nachgelagerten Herstellungsprozessen ermöglicht.

Starke Haftung an Siliziumsubstrat

Durch eine optimierte Oberflächenvorbereitung und Schnittstellenbehandlung erreicht die Kupferbeschichtung eine starke Haftung an der monokristallinen Siliziumwafer.Verringerung der Gefahr von Schälen oder Delamination beim Schneiden, Bindung, Lötung oder Verpackung.

Kompatibel mit verschiedenen Nachbearbeitungsschritten

Das Produkt eignet sich für nachfolgende Verfahren wie Photolithographie, Ätzen, Würfeln, Schweißen, Bindungen und Verpackungen.mit einer Breite von mehr als 20 mm,.

Anpassbar für verschiedene Anwendungen

Wir unterstützen den benutzerdefinierten Waferdurchmesser, die Dicke, die Kristallorientierung, die Widerstandsfähigkeit, die Plattierdicke und den Plattierbereich entsprechend den Anforderungen des Kunden.

Typische Anwendungen

• Metallisierung von Halbleitergeräten
• Stromleit- und Wärmeverbreitungsschichten von Leistungseinrichtungen
• Herstellung von MEMS
• Herstellung von Sensorelektroden
• Verpackung und Verbindung auf Waferebene
• Oberflächentechnik und Laborforschung
• Entwicklung elektronischer Materialien

Verfügbare Spezifikationen

Zolldienstleistungen

Um den Bedürfnissen verschiedener Fertigungsprozesse und Gerätestrukturen gerecht zu werden, bieten wir:

• Maßgeschneiderte Wafermaße
• Spezielle Kupferdicke
• mit einem Durchmesser von mehr als 50 cm3
• mit einer Breite von nicht mehr als 50 mm
• Prototypen für kleine Chargen
• Unterstützung der Massenproduktion

Warum Sie uns wählen

Wir sind spezialisiert auf Silizium-basierte Materialverarbeitung und Oberflächenmetallisierungslösungen.Wir helfen unseren Kunden, sowohl in der Forschung als auch in der industriellen Fertigung zuverlässige Leistungen zu erzielen..

Egal, ob Sie eine Probenauswertung, eine Pilotproduktion oder eine großflächige Lieferung benötigen, wir bieten eine kupferbeschichtete monokristalline Siliziumwaferlösung, die auf Ihre technischen Anforderungen zugeschnitten ist.

FAQ Kupferplattierte monokristalline Siliziumwafer

1Was ist ein Kupferplattiertes monokristallines Silizium-Wafer?

Ein Kupferplattiertes monokristallines Siliziumwafer ist ein Einzelkristall-Silizium-Substrat, das durch einen Oberflächenmetallisierungsprozess mit einer Kupferschicht beschichtet ist.Es vereint die hervorragenden strukturellen und elektrischen Eigenschaften von monokristallinem Silizium mit der hohen elektrischen und thermischen Leitfähigkeit von Kupfer.

2. Was sind die wichtigsten Anwendungen von Kupferplattierten Siliziumwafern?

Diese Wafer werden häufig in Halbleiterverpackungen, MEMS-Fabrikation, Sensorherstellung, Stromgerätestrukturen, Wafer-Interkonnektion, Elektrodenvorbereitung,und Forschungsanwendungen.

3Bieten Sie einseitige und zweiseitige Kupferbeschichtungen an?

Ja, wir bieten einseitige Kupferbeschichtung, doppelseitige Kupferbeschichtung und teilweise oder selektive Kupferbeschichtung, je nach Anwendungsbedarf.

Verwandtes Erzeugnis

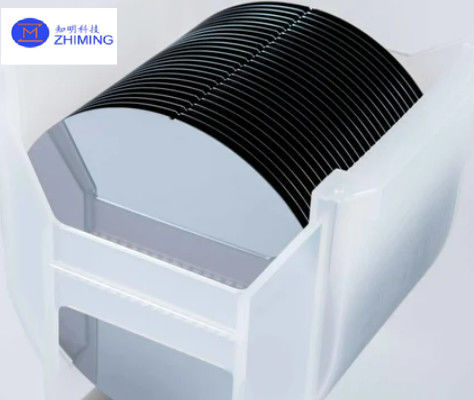

2-Zoll-Siliziumwafer P-Typ N-Typ CZ Wachstumsmethode BOW ≤30 Für LED-Beleuchtung
