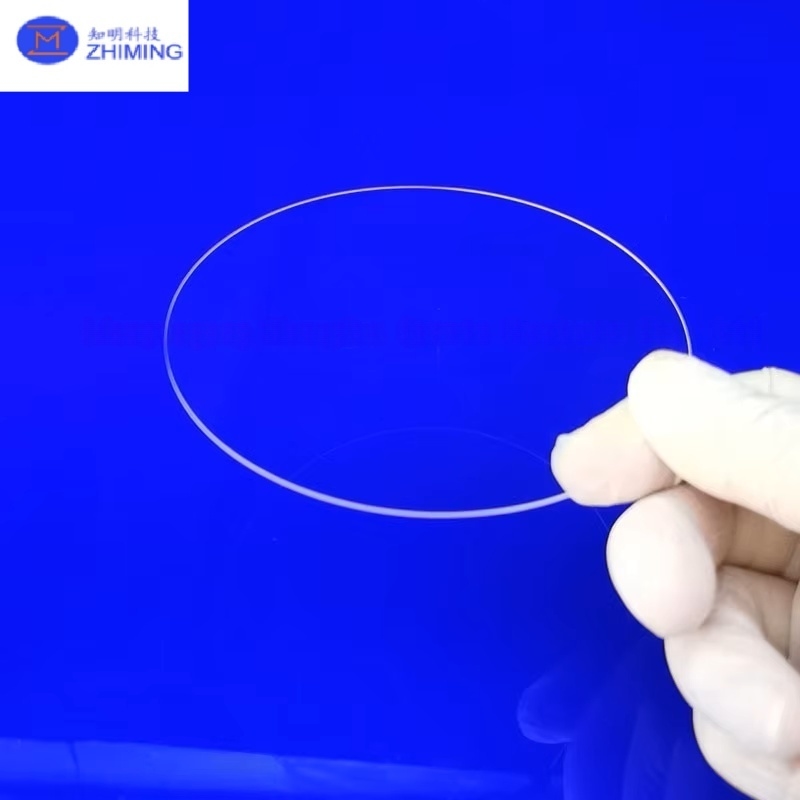

Einführung in JGS1, JGS2 und JGS3 Quarzglas

“Quarzglas” oder “Schmelzquarz”, die amorphe Phase von Quarz (SiO2). Im Gegensatz zu Borosilikatglas enthält Quarzglas keine Zusätze; daher existiert es in seiner reinen Form, SiO2. Quarzglas hat eine höhere Transmission im infraroten und ultravioletten Spektrum im Vergleich zu normalem Glas. Quarzglas wird durch Schmelzen und Wiederverfestigen von hochreinem SiO2 hergestellt. Synthetisches Quarzglas hingegen wird aus siliziumreichen chemischen Vorläufern wie SiCl4 hergestellt, die vergast und dann in einer H2 + O2-Atmosphäre oxidiert werden. Der dabei entstehende SiO2-Staub wird auf einem Substrat zu Quarzglas verschmolzen. Die Quarzglasblöcke werden in Wafer geschnitten, nachdem die Wafer schließlich poliert wurden.

JGS1, JGS2 und JGS3 sind drei spezialisierte Güten von hochreinem Quarzglas, die jeweils für eine optimale Leistung in verschiedenen Wellenlängenbereichen entwickelt wurden. Hergestellt unter strengen Fertigungsstandards, bieten sie eine ausgezeichnete optische Transmission, thermische Stabilität und Beständigkeit gegen Umwelteinflüsse. Diese Materialien werden häufig in Lasersystemen, Spektroskopie, Halbleiterverarbeitung, Infrarotbildgebung und Präzisionsmesstechnik eingesetzt.

Obwohl alle drei Güten auf amorphem SiO₂ mit überlegener Reinheit und Homogenität basieren, liegt ihr Hauptunterschied im spektralen Bereich und der Kontrolle des OH-Gehalts, was sie ideal für verschiedene UV-, sichtbare und IR-Anwendungen macht.

UV-Quarzglas – JGS1, JGS2 und JGS3

JGS1 – UV-Quarzglas

Wellenlängen-Transmissionsbereich: 185–2500 nm
Kernvorteil: Außergewöhnliche Transmission im tiefen Ultraviolett (DUV).

JGS1 ist ein Premium-UV-Quarzglas, das für Anwendungen entwickelt wurde, die eine überlegene Transmission im tiefen Ultraviolett erfordern. Hergestellt mit extrem geringen metallischen Verunreinigungen und kontrolliertem Hydroxyl (OH)-Gehalt, bietet es minimale Absorption und hohe Stabilität unter UV-Laserbelastung.

Wichtige optische Eigenschaften von JGS1:

• Hohe Transmission (>90 %) ab 200 nm aufwärts.

• Sehr geringe Fluoreszenz und minimale Solarisation.

• Hoher Laserschadensschwellenwert für Excimer-Laserwellenlängen.

• Hervorragende Oberflächenqualität nach Präzisionspolitur erreichbar.

Typische Anwendungen von JGS1:

• Optiken für Excimer-Laser (193 nm, 248 nm Systeme).

• Projektionslinsen und Masken für die Photolithographie.

• UV-Fenster und Prismen für spektroskopische Geräte.

• Hochleistungs-UV-Strahlteiler.

• Wissenschaftliche Instrumente für die ultraviolette Analyse.

JGS2 – Optisches Quarzglas

Wellenlängen-Transmissionsbereich: 220–3500 nm
Kernvorteil: Ausgewogene Leistung von sichtbaren (VIS) bis nahen Infrarot (NIR) Bereichen.

JGS2 ist ein optisches Quarzglas für allgemeine Zwecke, das für Anwendungen im sichtbaren und nahen Infrarotbereich optimiert ist. Es behält immer noch eine moderate UV-Transmission bei, aber seine Hauptstärke liegt in der hohen Transmission und der geringen Wellenfrontverzerrung im VIS–NIR-Spektrum.

Wichtige optische Eigenschaften von JGS2:

• Hohe Transmission über das gesamte sichtbare Lichtspektrum.

• Gute UV-Transparenz bis ca. 220 nm.

• Hervorragende thermische Schockbeständigkeit und mechanische Festigkeit.

• Einheitlicher Brechungsindex mit minimaler Doppelbrechung.

Typische Anwendungen von JGS2:

• Präzisions-Bildgebungslinsen und -fenster.

• Optiken für Lasersysteme für VIS–NIR-Wellenlängen.

• Lichtmikroskope und Projektionssysteme.

• Strahlteiler, Filter und Prismen für Messgeräte.

• Schutzoptiken in Hochleistungs-Laserumgebungen.

JGS3 – IR-Quarzglas

Wellenlängen-Transmissionsbereich: 260–3500 nm
Kernvorteil: Verbesserte Infrarot (IR)-Transmission mit reduzierten OH-Absorptionsspitzen.

JGS3 ist speziell für IR-bezogene Anwendungen konzipiert. Der Produktionsprozess minimiert den Gehalt an Hydroxylgruppen und reduziert Absorptionsbanden bei ca. 2,73 µm und ca. 4,27 µm, die in Standard-Quarzglas üblich sind. Dies macht JGS3 besonders wertvoll in der IR-Spektroskopie und Wärmebildgebung.

Wichtige optische Eigenschaften von JGS3:

• Hohe IR-Transmission mit geringen Absorptionsverlusten.

• Reduzierte OH-bedingte Absorptionsbanden.

• Hervorragende thermische und chemische Beständigkeit.

• Stabile optische Eigenschaften während wiederholter Heizzyklen.

Typische Anwendungen von JGS3:

• Fenster und Küvetten für IR-Spektrometer.

• Optiken für Wärmebildkameras.

• Schutzfenster für IR-Sensoren.

• Industrielle Sichtfenster für Hochtemperaturanwendungen.

• Glasfaser-IR-Kommunikationskomponenten.

Vergleichende Übersicht – JGS1 vs. JGS2 vs. JGS3

Um die Auswahl der richtigen Güte zu erleichtern, hier eine vergleichende Zusammenfassung:

Fertigungsqualität von JGS1, JGS2 und JGS3


Die Produktion von JGS-Serie Quarzglas umfasst:

Rohmaterialreinigung – Es wird nur hochreines SiO2-Ausgangsmaterial verwendet.

Kontrolliertes Schmelzen – Stellt minimale Einschlüsse und Blasen sicher.

Glühen – Entfernt innere Spannungen, um geringe Doppelbrechung aufrechtzuerhalten.

Präzisionsformen – Verwendung von Diamantwerkzeugen für genaue Abmessungen.

Ultrafeine Politur – Erzielung einer Oberflächenrauheit von <5 Å RMS.Spektrale Prüfung – Verwendung von Spektrophotometern zur Bestätigung der Transmissionskurven.

FAQ – JGS1, JGS2 und JGS3 Quarzglas

F1: Was sind die Hauptunterschiede zwischen JGS1, JGS2 und JGS3 Quarzglas?

A:

• JGS3 ist ein IR-Quarzglas mit verbesserter Infrarot-Transmission (260–3500 nm) und minimalen OH-Absorptionsspitzen, das für IR-Spektroskopie und Wärmebildgebung verwendet wird.

• Über unsA:

• Wählen Sie JGS1, wenn Ihr System hauptsächlich im UV-Spektrum (<250 nm) arbeitet.

Wählen Sie JGS2, wenn Ihre Anwendung im sichtbaren oder nahen Infrarotbereich liegt.
F3: Können JGS1, JGS2 und JGS3 in Hochleistungslasersystemen verwendet werden?

• F4: Gibt es Unterschiede in der chemischen Beständigkeit zwischen JGS1, JGS2 und JGS3?A:
