Detailinformationen |
|||
| Material: | LiTaO3-Wafer | Schnittwinkel: | X/Y/Z usw. |
|---|---|---|---|
| Durchmesser/Größe: | 2 ′′/3 ′′/4 ′′ /6 ′′/8 ′′LT-Wafer | Tol ((±): | < 0,20 mm |
| TTV: | 3 μm | Warpgeschwindigkeit: | < 40 μm |
| Hervorheben: | LiTaO3-Kristallwafer mit hohem piezoelektrischen Koeffizient,SAW Filter LiTaO3 Kristallwafer |
||
Produkt-Beschreibung
Lithium-Tantalat (LiTaO3) Kristallwafer Hochfrequenz-SAW-Filter hoher piezoelektrischer Koeffizient
Einführung
Lithium-Tantalat (LiTaO3) ist ein ferroelektrischer Kristall, der aufgrund seiner außergewöhnlichen elektrooptischen Eigenschaften großes Interesse erregt hat.einschließlich optischer Wellenleitungen, Akustikgeräte, Frequenzfilter und sogar medizinische Ultraschallbilder.
Kristallstruktur und Eigenschaften- Ich weiß.
- Ich weiß.
Lithium-Tantalat (LiTaO3) kristallisiert in einer Perovskit-Struktur, analog zu anderen ferroelektrischen Kristallen wie Barium-Titanat (BaTiO3) und Strontium-Titanat (SrTiO3).Es weist optische Transparenz im sichtbaren bis mittleren Infrarot-Spektrum auf und verfügt über optische DoppelbrechungMit einer hohen Curie-Temperatur von 610°C und einem großen elektrooptischen Koeffizienten von 30 ppm/V ist LiTaO3 ein attraktives Material für verschiedene elektrooptische Anwendungen.Seine signifikanten piezoelektrischen Koeffizienten ermöglichen eine bidirektionale Umwandlung zwischen elektrischen Signalen und mechanischen Vibrationen.
Kristallsubstrate und Wafer- Ich weiß.- Ich weiß.

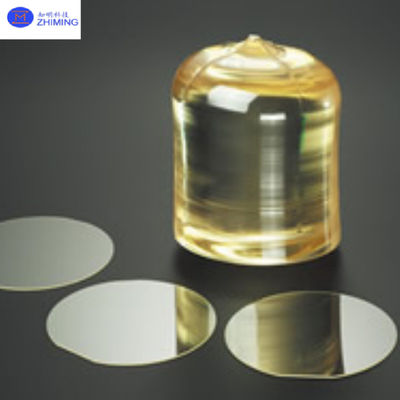

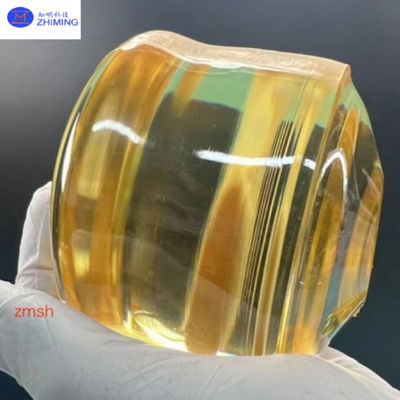

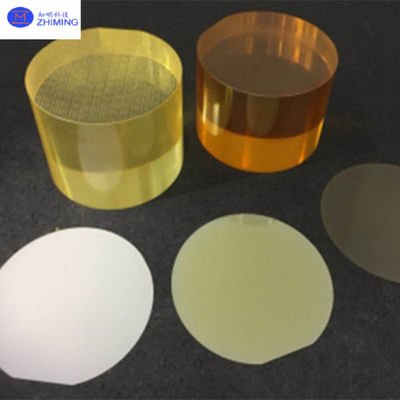

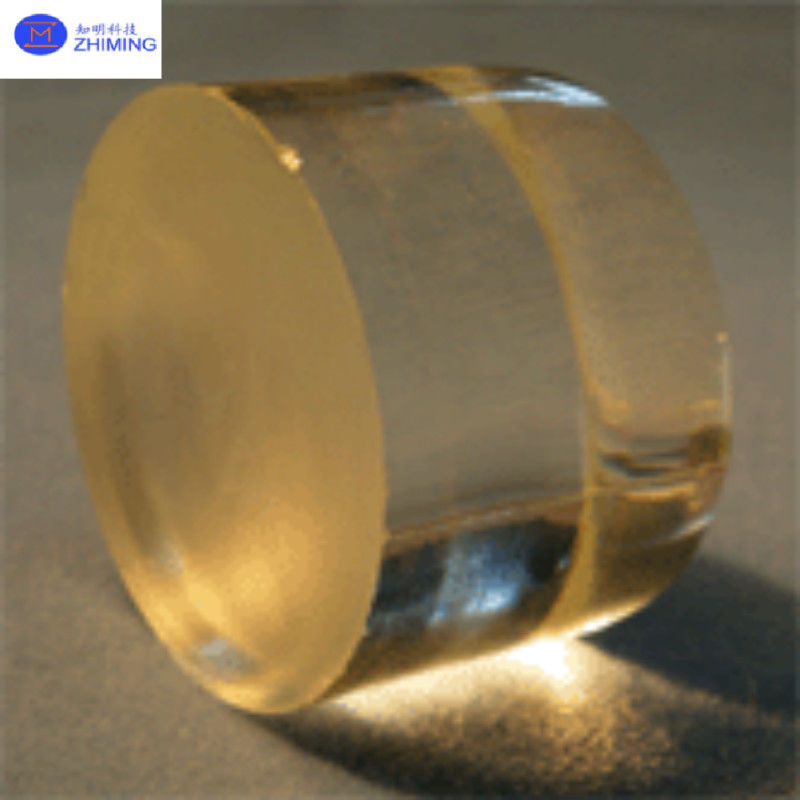

Lithium-Tantalat (LiTaO3) Kristallsubstrate und Wafer werden typischerweise mit der Czochralski-Methode hergestellt,Das Material wird in einem Schmelztiegel geschmolzen und langsam ein einzelnes Kristall aus dem Schmelztiegel gezogen.Diese Kristalle können mit Techniken wie Schneiden, Schleifen und Polieren weiter in Substrate oder Wafer verarbeitet werden.
Lithium-Tantalat-Substrate werden üblicherweise als Basis für Geräte wie Oberflächenakustische Wellenfilter (SAW) und Resonatoren verwendet.während Wafer in Wellenleitgeräten wie Modulatoren und Schaltern verwendet werden.
Spezifikation
| Material | LiTaO3-Wafer | |
|---|---|---|
| Curie-Temp | 603 ± 2 °C | |
| Schnittwinkel | X/Y/Z usw. | |
| Durchmesser/Größe | 2 ′′/3 ′′/4 ′′ /6 ′′/8 ′′LT-Wafer | |
| Tol ((±) | < 0,20 mm | |
| Stärke | 0.18 ~ 0,5 mm oder mehr | |
| Primäre Wohnung | 16mm/22mm /32mm | |
| TTV | 3 μm | |
| Warpgeschwindigkeit | < 40 μm | |
| Art der Oberfläche | Einseitig poliert/Doppelseitig poliert | |
| Polierte Seite Ra | < 0,5 nm | |
| Rückseite Kriterien | Allgemein 0,2-0,5 μm oder nach Maß | |
| Grenzkriterien | R=0,2 mm oder Bullnose | |
| Optik-Doppiert | Zn/MgO usw. | |
| Waferoberflächenkriterien | Kontamination | Keine |
| Partikel ¢> 0,3 μm | <= 30 | |
| Schrauben, Spalten. | Keine | |
| Fehler | Keine Risse an den Kanten, keine Kratzer, keine Säge, keine Flecken | |
| Verpackung | Qty/Waferbox | 25 Stück pro Box |
Anwendungen- Ich weiß.- Ich weiß.
Lithium-Tantalat (LiTaO3) Kristallsubstrate und Wafer werden in verschiedenen Bereichen weit verbreitet.mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mmDiese Geräte werden häufig in Telekommunikation, Radarsystemen und anderen drahtlosen Kommunikationstechnologien eingesetzt.Eine weitere wichtige Anwendung liegt in elektrooptischen Geräten.LiTaO3 ist aufgrund seines großen elektrooptischen Koeffizienten, der eine Niederspannungsmodulation von Lichtsignalen ermöglicht, für diese Anwendungen sehr geschätzt.Solche Geräte finden in der Telekommunikation Anwendung, optische Sensorik und Hochgeschwindigkeitskommunikationssysteme.
LiTaO3 wird auch in der medizinischen Ultraschallbildgebung eingesetzt.die dann zur Erstellung von Bildern der inneren Organe verwendet werden.
Fragen und Antworten- Ich weiß.- Ich weiß.
F1: Welche Vorteile hat LiTaO3 im Vergleich zu Quarz?
A1: LiTaO3 hat höhere piezoelektrische Koeffizienten und elektromechanische Kopplung, ideal für Hochfrequenz- und Hochempfindlichkeitsanwendungen.
F2: Wie wirkt LiTaO3 in hochtemperaturen Umgebungen?
A2: Bei einer Curie-Temperatur von 665°C behält es bei hoher Hitze stabile piezoelektrische Eigenschaften.
F3: Wie wählt man den Kristallschnitt aus (z. B. 36° YX-Schnitt)?
A3: Abhängig von der Zielfrequenz und dem Gerätetypen.
