LiTaO3-Wafer Lithium-Tantalat Elektrooptisch nichtlineare optische piezoelektrische Anpassung

LiTaO3-Wafer Lithium-Tantalat Elektrooptisch nichtlineare optische piezoelektrische Anpassung

Produktdetails:

Herkunftsort: China
Markenname: ZMSH
Modellnummer: LiTaO3

Zahlung und Versand AGB:

Min Bestellmenge: 2
Verpackung Informationen: Kartons anpassen
Lieferzeit: 2-4 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: durch Fall
Bestpreis Kontakt

Detailinformationen

Crystal System: Trigonal Durchmesser: Ø76,2 mm, Ø100 mm, andere
Orientierung: 127.86° Y, 64° Y, X, Y, Z oder nach Maß Curie-Temperatur: 605
Härte (Mohs): 5.5·6 Farbe: Farblos oder hellgelb-grün
Hervorheben:

Elektrooptische LiTaO3-Wafer

,

Piezoelektrische LiTaO3-Wafer

,

Nichtlineare optische LiTaO3-Wafer

Produkt-Beschreibung



LiTaO3 Wafer Lithiumtantalat Elektrooptik Nichtlinear Optisch Piezoelektrisch Anpassung

Einführung von LiTaO3 Wafer

Lithiumtantalat ist ein ausgezeichnetes multifunktionales kristallines Material, das sich durch seine Ilmenit-Struktur auszeichnet und ein farbloses oder blassgelbes Aussehen aufweist. Bekannt für seine reichlich vorhandene Rohstoffverfügbarkeit, außergewöhnliche thermische und chemische Stabilität sowie Bearbeitbarkeit, ermöglicht Lithiumtantalat das Wachstum von hochwertigen, großdimensionierten Einkristallen. Diese Kristalle zeigen nach dem Polieren hervorragende Leistung bei der Herstellung von elektronischen Kommunikationskomponenten wie Resonatoren, Oberflächenwellenfiltern (SAW) und Wandlern. Als unverzichtbares Funktionsmaterial spielt Lithiumtantalat eine entscheidende Rolle in fortschrittlichen Kommunikationstechnologien, einschließlich Mobilkommunikation, Satellitensystemen und Luft- und Raumfahrtanwendungen.

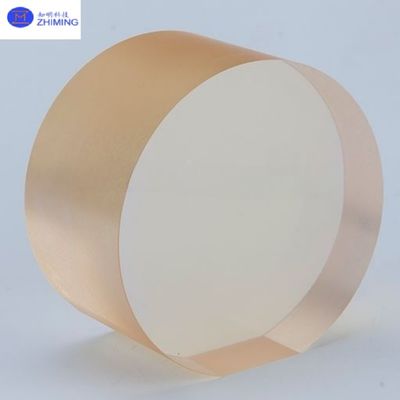

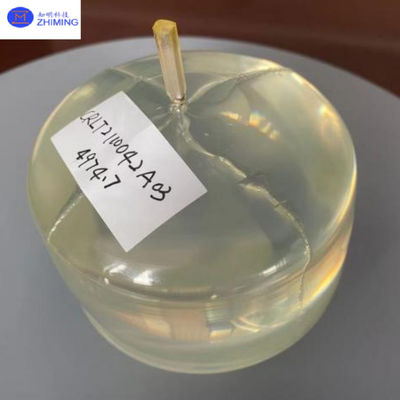

LiTaO3-Wafer Lithium-Tantalat Elektrooptisch nichtlineare optische piezoelektrische Anpassung 0LiTaO3-Wafer Lithium-Tantalat Elektrooptisch nichtlineare optische piezoelektrische Anpassung 1



Technische Merkmale des LiTaO3 Wafers

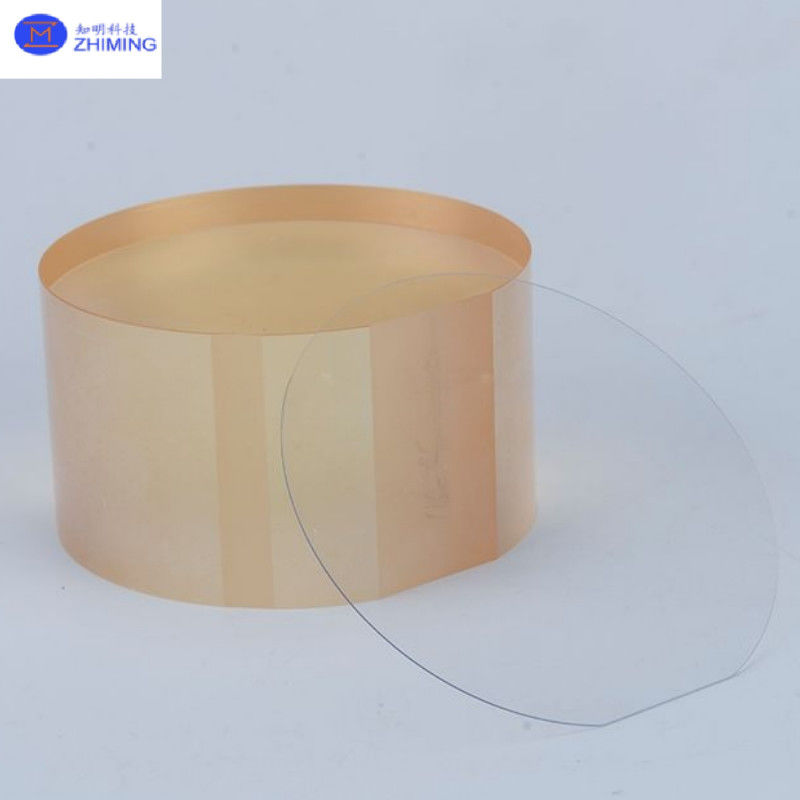

LiTaO3-Wafer Lithium-Tantalat Elektrooptisch nichtlineare optische piezoelektrische Anpassung 2

​​(1) Elektrooptische Eigenschaften​​: Lithiumtantalat weist bemerkenswerte elektrooptische Eigenschaften auf, die die Grundlage für seine Anwendungen in der optischen Kommunikation und im Computing bilden. Als nicht-zentrosymmetrischer Kristall zeigt Lithiumtantalat einen starken linearen elektrooptischen (Pockels-)Effekt. Unter angelegten elektrischen Feldern erfährt sein Brechungsindex eine Modulation, die eine effiziente Umwandlung von elektrischen Signalen in optische Signalmodulation ermöglicht.



​​(2) Photorefraktiver Effekt​​: Lithiumtantalat ist hochgradig lichtempfindlich, selbst bei schwachem Licht, was erhebliche photorefraktive Effekte auslöst. Bei Beleuchtung werden Elektronen im Material vom Valenzband in das Leitungsband angeregt, wodurch eine äquivalente Anzahl von Löchern zurückbleibt. Freie Ladungen wandern unter elektrischen Feldern und bilden räumliche Ladungsverteilungen, die das interne elektrische Feld verändern und Brechungsindexänderungen induzieren. Bemerkenswert ist, dass dieser photorefraktive Effekt typischerweise reversibel ist; sobald die Beleuchtung aufhört, erholt sich der Brechungsindex teilweise oder vollständig auf seinen ursprünglichen Zustand.



​​(3) Piezoelektrischer Effekt​​: Lithiumtantalat gehört zum trigonalen Kristallsystem und weist eine nicht-zentrosymmetrische Struktur mit nicht ausgerichteten positiven und negativen Ladungsschwerpunkten auf. Bei mechanischer Belastung erzeugt die Verschiebung zwischen diesen Ladungsschwerpunkten Oberflächenladungen, die sich als piezoelektrische Reaktion manifestieren.



Prinzip des LiTaO3 Wafers
LiTaO3-Wafer Lithium-Tantalat Elektrooptisch nichtlineare optische piezoelektrische Anpassung 3Mit dem rasanten Fortschritt der 5G-Kommunikation, der künstlichen Intelligenz und der IoT-Technologien tendieren elektronische Geräte zunehmend zur Miniaturisierung, zum Hochfrequenzbetrieb und zur Integration. Lithiumtantalat-Dünnschichten sind für ihre außergewöhnlichen elektrooptischen Umwandlungseigenschaften, thermischen Eigenschaften, Wärmeleitfähigkeit und Siliziumkompatibilität bekannt, was sie zu einem wesentlichen Material für die Entwicklung von Geräten der nächsten Generation in der Post-Moore'schen-Gesetz-Ära macht.



​​Chemical Vapor Deposition (CVD):​​
Chemical Vapor Deposition (CVD) ist eine fortschrittliche Technologie, die organometallische thermische Zersetzung für das Epitaxialwachstum in der Gasphase verwendet. Reaktionsgase werden in eine Reaktionskammer eingebracht, unter kontrollierten Bedingungen aktiviert und reagieren anschließend mit der Substratoberfläche, um Dünnschichten zu synthetisieren. Diese Methode ermöglicht eine präzise Kontrolle über die chemische Zusammensetzung des abgeschiedenen Materials und bietet Vorteile wie geringe Belastung, hochwertige Filmbildung, hohe Reinheit, hoher Durchsatz und ausgezeichnete Gleichmäßigkeit.





Lithiumtantalat (LiTaO₃) Materialspezifikationen​​

I. Grundeigenschaften

​Eigenschaft​ ​Wert​ ​Einheit/Bemerkung​
Kristallsystem Trigonal
Gitterkonstanten a = 5,154 Å, c = 13,783 Å
Dichte 7,45 g/cm³
Schmelzpunkt 1650 °C
Curie-Temperatur 605 °C
Härte (Mohs) 5,5–6
Dielektrizitätskonstante ε₁₁/ε₀ = 39–43; ε₃₃/ε₀ = 42–43
Widerstandsfähigkeit 10¹⁵ Ω·m (unter Annahme einer Korrektur der Einheit)
Wärmeausdehnungskoeffizient α₁=α₂=1,61×10⁻⁶; α₃=4,1×10⁻⁶ /°C (bei 25°C)
Farbe Farblos oder blassgelb-grün
Transmissionsbereich 400–5000 nm
Brechungsindex n₀ = 2,176, nₑ = 2,180 @ 633 nm

​II. Spezifikationen für Bulk-Kristalle

​Parameter​ ​Wert​
Durchmesser Ø76,2 mm, Ø100 mm, andere
Länge ≤150 mm, ≤100 mm
Orientierung 127,86°Y, 64°Y, X, Y, Z oder kundenspezifisch



III. Wafer-Spezifikationen​

​Parameter​ ​Wert​ ​Einheit/Bemerkung​
Durchmesser Ø76,2 mm, Ø100 mm
Dicke ≥0,25 mm
Orientierung 127,86°Y, 64°Y, X, Y, Z oder kundenspezifisch
Referenzebene X, Y, Z oder kundenspezifisch
Referenzebenenbreite 22 ± 2 mm
Oberflächenrauheit (Ra/Rz) 10/5 μm
Gesamtdickenvariation (TTV) <10 μm



Anwendung des LiTaO3 Wafers

Piezoelektrische Resonatoren & Filter: Durch Nutzung seines starken piezoelektrischen Effekts wird LiTaO₃ in Hochfrequenz-Oberflächenwellenfiltern (SAW) und Bulk-Akustikwellenresonatoren (BAW) für die Signalverarbeitung in Mobiltelefonen, Satellitenkommunikation und Radarsystemen verwendet.

LiTaO3-Wafer Lithium-Tantalat Elektrooptisch nichtlineare optische piezoelektrische Anpassung 4

Ultraschallwandler & piezoelektrische Bildgebung: Ein hoher elektromechanischer Kopplungskoeffizient macht LiTaO₃ ideal für die medizinische Ultraschallbildgebung und industrielle zerstörungsfreie Prüfung von Wandlern.

LiTaO3-Wafer Lithium-Tantalat Elektrooptisch nichtlineare optische piezoelektrische Anpassung 5



Fragen und Antworten zum LiTaO3 Wafer



F: Was ist LiTaO₃?
A: LiTaO₃ (Lithiumtantalat) ist ein Einkristallmaterial mit ausgezeichneten elektrooptischen, piezoelektrischen und nichtlinearen optischen Eigenschaften. Es wird häufig in der optischen Kommunikation, in Lasern, in der Akustik und in der Infrarotdetektion verwendet.



F: Was ist der Unterschied zwischen LiTaO₃ und LiNbO₃?
A: LiTaO₃ hat eine höhere Laserschadensschwelle und eine bessere thermische Stabilität, wodurch es sich besser für Hochleistungslaser und Frequenzumwandlung eignet. LiNbO₃ hingegen hat einen höheren elektrooptischen Koeffizienten und wird häufig in der optischen Kommunikation verwendet.



F: Was sind die typischen Kristallorientierungen von LiTaO₃?
A: Häufige Orientierungen sind Z-Schnitt (für elektrooptische Modulatoren und SAW-Geräte) und X-Schnitt/Y-Schnitt (für spezifische akustische Wellenanwendungen).



F: Können LiTaO₃-Produkte angepasst werden?
A: Ja, eine Anpassung ist für Größe, Orientierung, Dicke, Oberflächenbeschaffenheit und Dotierungskonzentration verfügbar, um verschiedene Anwendungsanforderungen zu erfüllen.
