Abstract

Saphirröhrchen, die mit der EFG-Methode (Edge-defined Film-fed Growth) hergestellt und an beiden Enden poliert werden, werden zu einem wichtigen Bauteil in fortschrittlichen Laser- und optischen Systemen.Bekannt für ihre außergewöhnliche LanglebigkeitDie EFG-Saphirröhrchen werden für Ingenieure und Designer, die leistungsstarke transparente Materialien benötigen, immer beliebter.Diese Rohre bieten eine einzigartige Kombination von mechanischer HärteDie Anwendungsmöglichkeiten von Hochleistungslasern bis hin zu Halbleiterverarbeitungskammern sind in diesem Artikel beschrieben.Wir untersuchen die charakteristischen Merkmale, Vorteile und praktische Anwendungen von doppelseitig polierten EFG-Saphirröhren.

Die Eigenschaften des Saphirrohrs

Saphir (Al2O3) ist eines der härtesten und chemisch stabilsten Materialien für optische Komponenten.Wenn sie nach der EFG-Methode zu einem Rohr hergestellt und dann doppelt poliert werden, gewinnt es eine Reihe von Eigenschaften, die sich besonders für hochpräzise industrielle und wissenschaftliche Anwendungen eignen.


1. Aussergewöhnliche Härte

Saphir belegt auf der Mohs-Härteskala den neunten Platz, nur hinter dem Diamanten.Diese hohe Härte sorgt dafür, daß Saphirröhren widerstandsfähig gegen Kratzer sind und ihre Oberflächenintegrität auch bei mechanischem Verschleiß bewahren.


2. Hohe optische Transparenz

Die EFG-Saphirröhren bieten eine hervorragende Durchlässigkeit in einem breiten Spektralbereich von tiefem Ultraviolett (rund 150 nm) bis zum mittleren Infrarot (bis zu 5,5 μm).Diese Breitbandklarheit macht sie für verschiedene optische und laserbasierte Anwendungen geeignet.


3. Hochtemperaturbeständigkeit

Saphir kann Temperaturen von bis zu 2000 °C in einer Vakuumumumgebung aushalten, was ihn zu einem der besten Materialien für hochtemperature Laser- und optische Systeme macht.


4. Ausgezeichnete chemische Stabilität

Saphir ist chemisch inert und widerstandsfähig gegen Korrosion durch die meisten Säuren, Alkalien und Lösungsmittel, einschließlich Fluorwasserstoffsäure und Plasmaumgebungen.Deshalb ist es eine Top-Wahl in der Halbleiterherstellung.


5Überlegene Wärmeleitfähigkeit

Im Vergleich zu den meisten optischen Glasarten weist Saphir eine bessere Wärmeleitfähigkeit auf und sorgt für eine effiziente Wärmeableitung in Hochleistungssystemen.


6. Optische Oberflächenpolierung (Doppelseitig)

Das doppelseitige Polieren erhöht sowohl die Klarheit als auch die Flachheit, reduziert die Streuung und ermöglicht eine präzise Integration in Dichtungs- oder Bindesysteme.Es verbessert auch die Laserschadensschwelle (LIDT) für Hochleistungsoptik.


Anwendungen von Saphirröhren

Die einzigartige Mischung aus optischen und mechanischen Eigenschaften gibt Saphirröhren einen Vorteil in einer Reihe von Branchen.

1. Lasersysteme


EFG-Saphirröhrchen werden in Laserstrahlübertragungssystemen eingesetzt, insbesondere für Hochleistungslaser wie Faserlaser, CO2-Laser und Festkörperlaser.Durch ihre Transparenz und Schadensbeständigkeit ist eine stabile und präzise Strahlübertragung in rauen Betriebsumgebungen möglich..

• Schutzfenster: Bei Laserschweiß- oder Schneidsystemen können Saphirröhren als Schutzhülsen für Linsen und Sensoren dienen.

• Kühlkanäle: In Diodenlasersystemen können sie als transparente Leitungen für den Kühlmittelfluss dienen und eine optische Überwachung mit thermischer Regulierung kombinieren.


2. Optische Instrumente


Saphirröhren werden häufig in hochpräzisen optischen Anlagen eingesetzt, die eine langfristige Stabilität und Klarheit unter Umweltspannungen erfordern.

• Spektroskopie und Sensorik: Diese Röhren eignen sich ideal für Raman-Spektrometer oder Fluoreszenzdetektionssysteme, bei denen eine hohe optische Klarheit unerlässlich ist.

• Glasfaser- und Lichtleitungen: Polierte Saphirröhren können als Lichtrohren in Glasfaserbaugruppen oder als Ausrichtungshülsen für optische Anschlüsse dienen.


3. Halbleitergeräte


Die Halbleiterindustrie verlangt Materialien, die Reaktionsgasen und hohen Temperaturen standhalten.

• CVD/MOCVD-Reaktorkammern: Als Bestandteil von Plasma-komponenten widerstehen sie Ätzen und Partikelgenerierung.

• Beobachtungsfenster: EFG-Saphirröhrchen dienen als transparente Sichtbrille für die visuelle Überwachung in Vakuumkammern.


4Medizinische und Biowissenschaften


In den Biowissenschaften eignen sich Saphirs Biokompatibilität und optische Eigenschaften für spezielle Geräte:

• Durchflusszellen in HPLC: Saphirröhren werden in der Hochdruckflüssigkeitschromatographie verwendet, bei der chemische Resistenz und Transparenz entscheidend sind.

• Endoskopische Instrumente: Ihre Kratzfestigkeit und Klarheit ermöglichen eine hochauflösende Bildgebung in der medizinischen Diagnostik.


5Luft- und Raumfahrt


Saphirröhren werden in rauen Luftfahrt-Umgebungen eingesetzt, z. B.:

• Raketenoptische Kuppeln: Aufgrund ihrer Festigkeit und Wärmebeständigkeit.

• Sensorenschutz: zum Schutz optischer Sensoren vor Sand, Wind und thermischem Schock.




Echte Produktfotos und Fertigungserkenntnisse

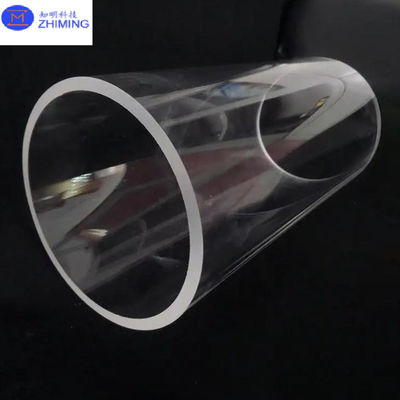

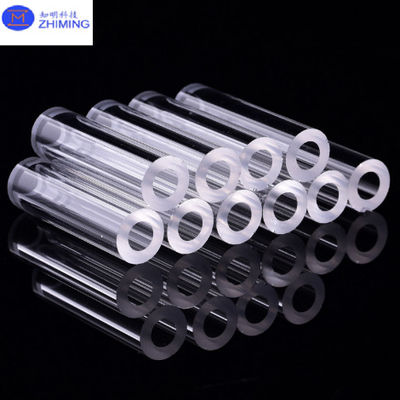

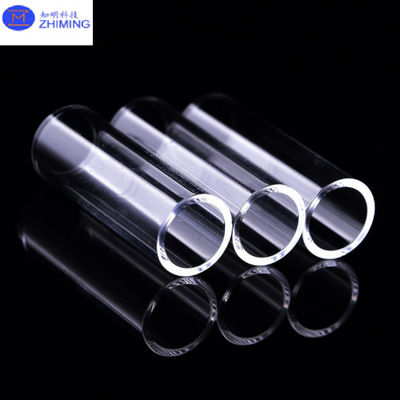

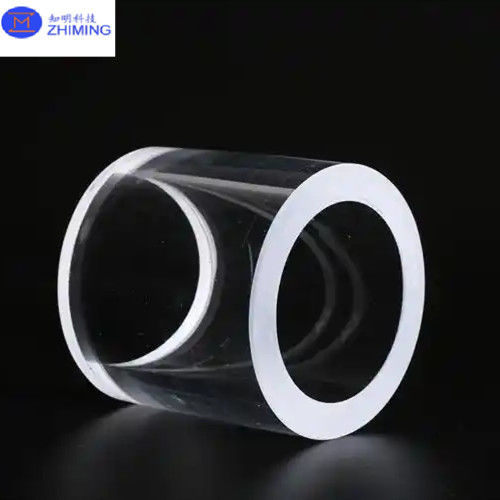

Auf dem obigen Bild sehen Sie eine Reihe von hochreinen EFG-Saphirröhren, die an beiden Enden nach optischen Standards poliert wurden.



Die Schläuche zeigen:


• Perfekte zylindrische Symmetrie: Gewährleistet eine konstante Strahlverbreitung und mechanische Passform.

• Einheitliche Innen- und Außendurchmesser: ermöglicht eine präzise Ausrichtung in optischen Baugruppen oder Druckbehältern.

• Kristallklarheit: Die Qualität des Rohmaterials und der Poliertechnik wird hervorgehoben.


Anpassungsmöglichkeiten:


• Außendurchmesser: in der Regel zwischen 3 mm und 100 mm.

• Wandstärke: von 0,5 mm bis 10 mm.

• Längen: bis zu 300 mm oder mehr auf Anfrage.

• Orientierung: Zufällig oder spezifiziert (C-Achse, A-Achse usw.) für zweisprungsensible Anwendungen.


Schleifgehalt:


• bis zu Ra ≤ 0,3 μm Oberflächenrauheit.

• Optisches Polieren auf beiden Seiten sorgt für minimale Lichtstreuung.



Warum die doppelt polierten Saphirröhren von EFG wählen?


Die EFG-Methode erlaubt das direkte Wachstum von Hohlrohren, wodurch Abfälle beseitigt und eine strengere Kontrolle der Abmessungen ermöglicht wird.Dieser Herstellungsansatz garantiert leistungsstarke Teile mit:

• Kostenwirksamkeit bei der Massenproduktion.


• Wiederholbarkeit für eine konsistente Systemintegration.


• Langlebigkeit auch in den schwierigsten Umgebungen.



Im Vergleich zu herkömmlichen Glas- oder QuarzrohrenSaphir übertrifft nicht nur in Stärke und Haltbarkeit, sondern bietet auch überlegene optische und thermische Eigenschaften, die seine Verwendung in Aufgabenkritischen Anwendungen rechtfertigen.



Schlussfolgerung

EFG-Saphirröhrchen mit doppelseitigem Polieren stellen den Höhepunkt der Materialtechnik für moderne Laser- und optische Anwendungen dar.WärmewiderstandDie chemische Stabilität macht sie unerlässlich in Industriezweigen, in denen Präzision, Leistung und Haltbarkeit von größter Bedeutung sind.Bau von sensiblen wissenschaftlichen Instrumenten, oder technische Komponenten für Luft- und Raumfahrtumgebungen, sind Saphirröhren eine zuverlässige und zukunftsweisende Wahl.

Für kundenspezifische Größen, Beschichtungsoptionen und Großhandelspreise können Sie sich gerne an unser technisches Vertriebsteam wenden.


Fragen und Antworten

F: Was ist ein Saphirrohr und wofür wird es verwendet?


A:Ein Saphirrohr ist ein zylindrisches Bauteil aus synthetischem Saphir (einkristallines Aluminiumoxid, Al2O3), bekannt für seine außergewöhnliche Härte, hohe optische Klarheit,und Widerstandsfähigkeit gegen Hitze und ChemikalienSaphirröhren werden häufig in Lasersystemen, optischen Instrumenten, Halbleiterverarbeitungsgeräten und medizinischen Geräten verwendet.sowie ihre Haltbarkeit in extremen Umgebungen, so dass sie sich ideal für hochpräzise und hochspannungsfähige Anwendungen eignen.
