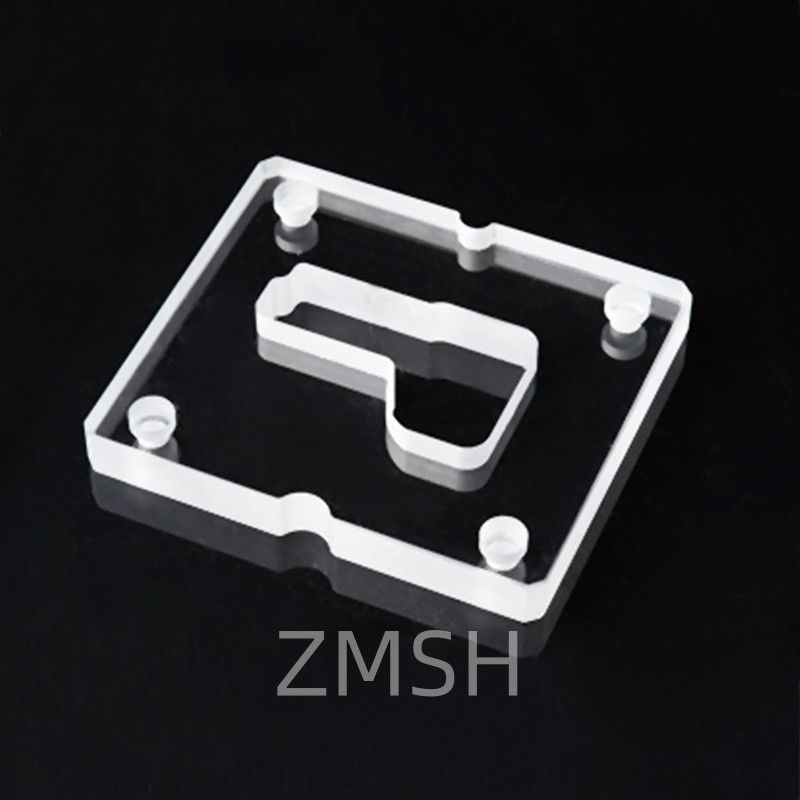

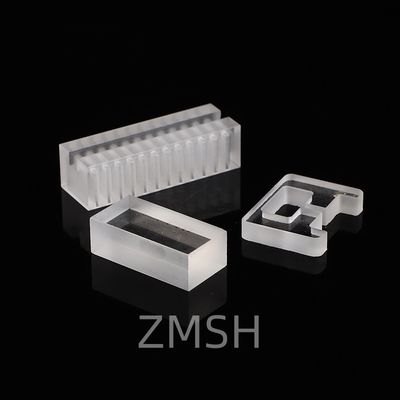

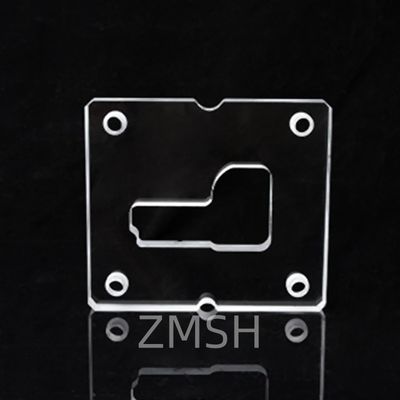

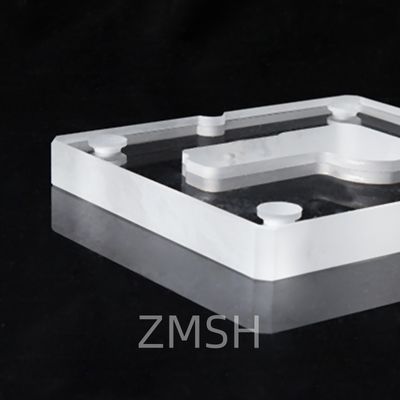

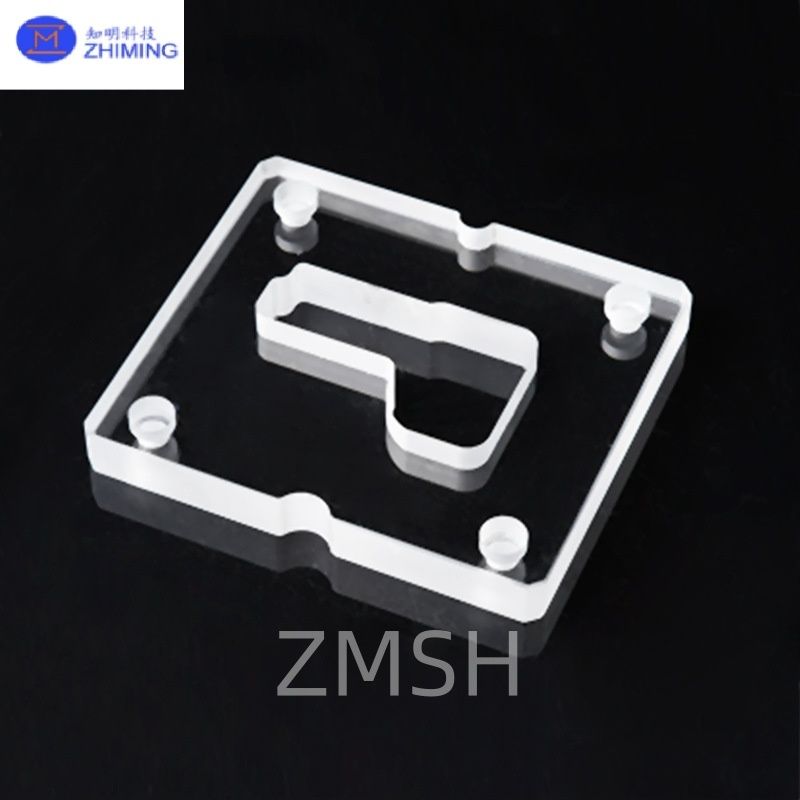

Speziell geformte Quarzplatten mit Durchlöchern

Einführung vonBesonders gefertigte Quarzplatten

Quarzdurchlöchrige Platten sind hochpräzise optische oder strukturelle Bauteile aus ultrareinen Quarzmaterialien.Diese maßgeschneiderten Platten verfügen über ein oder mehrere Löcher, die durch das Substrat gebohrt werden, und werden in Anwendungen verwendet, die eine hohe Wärmebeständigkeit erfordern, chemische Haltbarkeit und präzise Licht- oder Flüssigkeitsdurchlässigkeit.

Erhältlich in:JGS1,JGS2, undJGS3Diese Quarzplatten unterstützen eine Vielzahl von photonischen, elektronischen und biomedizinischen Systemen.

MaterialqualitätenvonBesonders gefertigte Quarzplatten

• JGS1 (Fusionssilizium mit UV-Klasse):

Ausgezeichnete Übertragung von 185 ∼ 2500 nm, ideal für UV-Laser und Lithographie.

• JGS2 (optisches Silizium geschmolzen):

Geeignet für Anwendungen im sichtbaren und nahen Infrarot (260 ∼ 2500 nm) mit hoher optischer Homogenität.

• JGS3 (Infrarotquarzglas):

Optimiert für IR-Wellenlängen (> 300 nm), weniger transparent im tiefen UV-Bereich, geeignet für thermische Optik und industrielle Verwendung.

HerstellungsprozessvonBesonders gefertigte Quarzplatten

Materialwahl und Schneiden
Hochreine Quarzplatten werden anhand von Zeichnungsbeschreibungen mit CNC-, Wasserstrahl- oder Laserschnitt in maßgeschneiderte Formen geschnitten.

Quarz mit LochBohrungen
Präzisionsquarzlöcher werden je nach Toleranz und Anwendung mit Ultraschall, CO2-Laser oder mechanischem Bohren bearbeitet.

Polieren und Veredeln
Quarzoptische Oberflächen können einseitig oder doppelseitig poliert werden, mit Optionen für matte Kanten, Beveling oder chemisches Polieren.

Reinigung und Verpackung
Für die Endkontrolle und die Verpackung der Klasse 100 werden ultra-saubere Umgebungen verwendet, um die Kompatibilität mit der Verwendung in Reinräumen zu gewährleisten.

AnwendungenvonBesonders gefertigte Quarzplatten

Durch die Einbeziehung von Präzisionslöchern oder Mustern wird Quarzglas in Industriezweigen, die eine hohe thermische Stabilität, chemische Beständigkeit und optische Klarheit erfordern, weit verbreitet.Quarzglas wird zu einem funktionellen Bauteil in verschiedenen Hightech-Systemen.

1. Halbleiterindustrie

• mit einer Breite von mehr als 50 mm, jedoch nicht mehr als 150 mm
• Quarzkomponenten für Ätz-, Ablagerungs- und Fotolithographie-Systeme

2. Mikrofluidik und Biowissenschaften

• Mikrofluidische Chips mit Flüssigkeitskanälen oder Ein-/Ausgangslöchern
• Probenöffnungen und Injektionssysteme in Quarz-Analysegeräten

3. Optik und Photonik

• Masken und Öffnungen aus optischem Quarz
• Laserfenster und Strahlenausrichtungskonstruktionen

4. Wissenschaftliche Forschung

• Spezielle Reaktionszellen oder Probenhalter
• Quarzteile in Hochtemperatur- oder Korrosionsversuchen

5Chemische und pharmazeutische Ausrüstung

• Durchflussreaktoren und Probenahmesysteme
• Quarzzzellen für die UV- oder IR-Spektrometrie mit Flüssigkeitszugangspunkten

Durchbohrtes Quarzglas verbindet mechanische Festigkeit mit einer präzisen Struktur und ist somit ein wesentliches Material für moderne Technik- und Laboranwendungen.

ParametervonBesonders gefertigte Quarzplatten

Häufig gestellte FragenvonBesonders gefertigte Quarzplatten

Q1: Können die Bohrgröße und Position vollständig angepasst werden?
A1:Ja, wir unterstützen maßgeschneiderte Quarz-Lochdurchmesser (z.B. 0,1 ‰ 20 mm) und Positionen nach CAD-Zeichnungen.

F2: Was ist der Unterschied zwischen JGS1 und JGS2 für optischeQuarzNutzung?
A2:JGS1 überträgt tiefes UV-Licht und hat eine höhere Reinheit, während JGS2 eine kostengünstige Leistung für sichtbare/NIR-Anwendungen bietet.

F3: Sind diese Platten chemisch widerstandsfähig?
A3:Alle Qualitäten von Quarz sind sehr resistent gegen die meisten Säuren und Lösungsmittel mit Ausnahme von Fluorwassersäure (HF).

F4: Können mehrere Löcher oder Formen in eine Platte eingebaut werden?
A4:Mehrfachlöcher und komplexe Außengeometrien (Ovale, Schlitze, Quadratschnitte) werden unterstützt.
