Halbleiter-Laser-Ausheben-Ausrüstung zur nicht zerstörenden Ingot-Verdünnung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | ZMSH |
| Modellnummer: | Laser-Ablöse-Ausrüstung |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | 500 USD |
| Verpackung Informationen: | für die Verpackung |
| Lieferzeit: | 4-8 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | durch Fall |
|
Detailinformationen |
|||
| Wellenlänge: | IR/SHG/THG/FHG | XY-Stufe: | 500 mm × 500 mm |
|---|---|---|---|
| Verarbeitungsbereich: | 160 Millimeter | Wiederholbarkeit: | ±1 μm oder weniger |
| Absolute Positionsgenauigkeit: | ± 5 μm oder weniger | Oblaten-Größe: | 2–6 Zoll oder angepasst |
| Hervorheben: | Nichtzerstörungsfähige Ingot-Verdünnungsgeräte,Halbleiter-Laser-Aufhebeausrüstung |
||
Produkt-Beschreibung

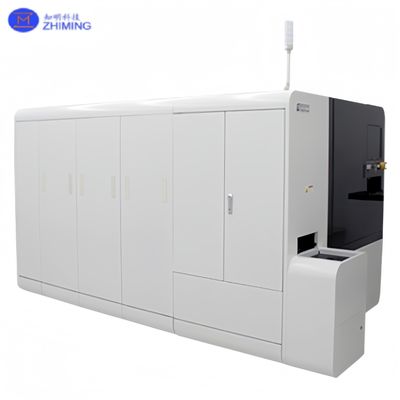

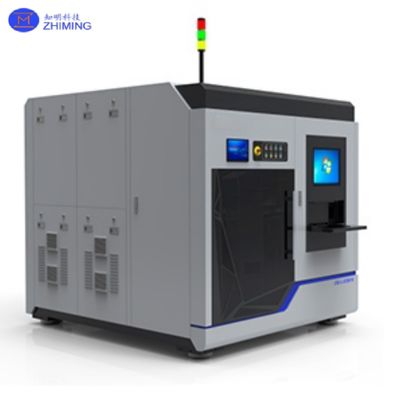

Halbleiter-Laser-Lift-Off-Ausrüstung für zerstörungsfreies Ingot-Ausdünnen
Produktübersicht der Laser-Lift-Off-Ausrüstung
Die Halbleiter-Laser-Lift-Off-Ausrüstung stellt eine Lösung der nächsten Generation für das fortschrittliche Ausdünnen von Ingots in der Halbleitermaterialverarbeitung dar. Im Gegensatz zu herkömmlichen Wafering-Methoden, die auf mechanischem Schleifen, Diamantdrahtsägen oder chemisch-mechanischem Polieren basieren, bietet diese laserbasierte Plattform eine kontaktfreie, zerstörungsfreie Alternative zum Ablösen ultradünner Schichten von Halbleiter-Massiv-Ingots.
Optimiert für spröde und hochwertige Materialien wie Galliumnitrid (GaN), Siliziumkarbid (SiC), Saphir und Galliumarsenid (GaAs), ermöglicht die Halbleiter-Laser-Lift-Off-Ausrüstung das präzise Schneiden von Wafer-großen Filmen direkt aus dem Kristall-Ingot. Diese bahnbrechende Technologie reduziert den Materialabfall erheblich, verbessert den Durchsatz und erhöht die Substratintegrität — all dies ist entscheidend für Geräte der nächsten Generation in der Leistungselektronik, RF-Systemen, Photonik und Mikro-Displays.
Mit dem Schwerpunkt auf automatisierter Steuerung, Strahlformung und Laser-Material-Interaktionsanalytik ist die Halbleiter-Laser-Lift-Off-Ausrüstung so konzipiert, dass sie sich nahtlos in die Halbleiterfertigungsprozesse integriert und gleichzeitig F&E-Flexibilität und Massenproduktionsskalierbarkeit unterstützt.

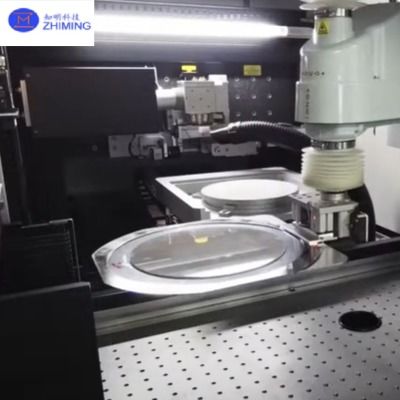

Technologie & Funktionsprinzip der Laser-Lift-Off-Ausrüstung
Der von der Halbleiter-Laser-Lift-Off-Ausrüstung durchgeführte Prozess beginnt mit der Bestrahlung des Donor-Ingots von einer Seite mit einem hochenergetischen Ultraviolett-Laserstrahl. Dieser Strahl wird auf eine bestimmte Innentiefe fokussiert, typischerweise entlang einer konstruierten Grenzfläche, wo die Energieabsorption aufgrund von optischem, thermischem oder chemischem Kontrast maximiert wird.
An dieser Energieabsorptionsschicht führt lokale Erwärmung zu einer raschen Mikroexplosion, Gasexpansion oder Zersetzung einer Grenzflächenschicht (z. B. eines Stressfilms oder eines Opferoxids). Diese präzise gesteuerte Störung bewirkt, dass sich die obere kristalline Schicht — mit einer Dicke von einigen zehn Mikrometern — sauber vom Basis-Ingot ablöst.
Die Halbleiter-Laser-Lift-Off-Ausrüstung nutzt bewegungssynchronisierte Scan-Köpfe, programmierbare Z-Achsen-Steuerung und Echtzeit-Reflektometrie, um sicherzustellen, dass jeder Impuls Energie genau in der Zielebene liefert. Die Ausrüstung kann auch mit Burst-Modus- oder Multi-Puls-Funktionen konfiguriert werden, um die Ablösegüte zu verbessern und die Restspannung zu minimieren. Wichtig ist, dass der Laserstrahl das Material niemals physisch berührt, wodurch das Risiko von Mikrorissen, Verbiegungen oder Oberflächenabsplitterungen drastisch reduziert wird.
Dies macht die Laser-Lift-Off-Ausdünnungsmethode zu einem Game-Changer, insbesondere in Anwendungen, bei denen ultraflache, ultradünne Wafer mit Submikron-TTV (Total Thickness Variation) benötigt werden.

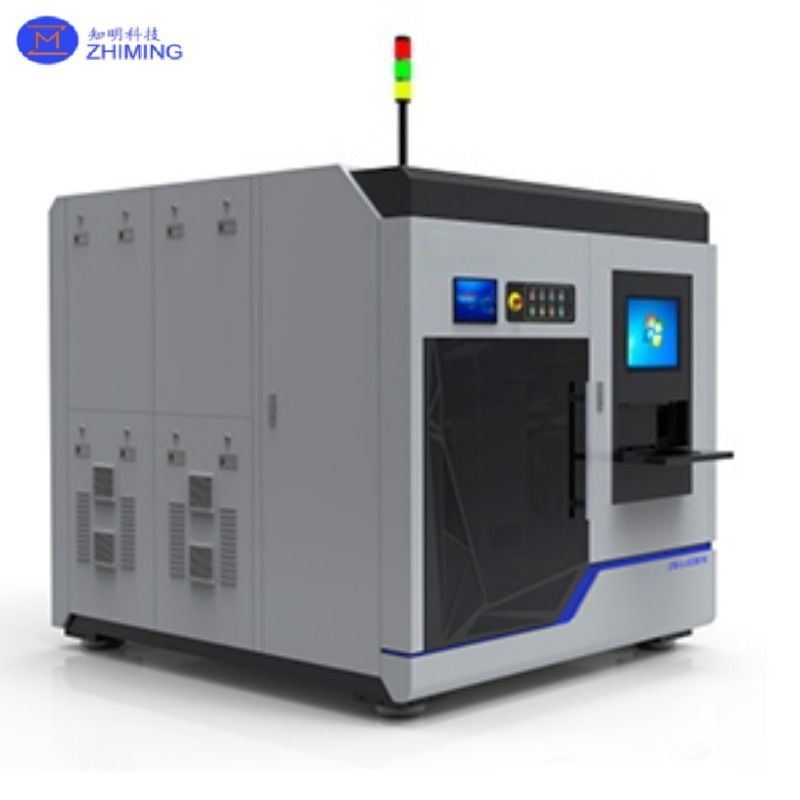

Parameter der Halbleiter-Laser-Lift-Off-Ausrüstung
| Wellenlänge | IR/SHG/THG/FHG |
|---|---|
| Pulsbreite | Nanosekunde, Pikosekunde, Femtosekunde |
| Optisches System | Festes optisches System oder galvanooptisches System |
| XY-Tisch | 500 mm × 500 mm |
| Verarbeitungsbereich | 160 mm |
| Bewegungsgeschwindigkeit | Max. 1.000 mm/Sek. |
| Wiederholbarkeit | ±1 μm oder weniger |
| Absolute Positionsgenauigkeit: | ±5 μm oder weniger |
| Wafergröße | 2–6 Zoll oder kundenspezifisch |
| Steuerung | Windows 10,11 und SPS |
| Stromversorgungsspannung | AC 200 V ±20 V, Einphasig, 50/60 kHz |
| Außenabmessungen | 2400 mm (B) × 1700 mm (T) × 2000 mm (H) |
| Gewicht | 1.000 kg |
Industrielle Anwendungen der Laser-Lift-Off-Ausrüstung
Die Halbleiter-Laser-Lift-Off-Ausrüstung verändert rasant die Art und Weise, wie Materialien in mehreren Halbleiterbereichen vorbereitet werden:
- Vertikale GaN-Leistungsbauelemente der Laser-Lift-Off-Ausrüstung
Das Ablösen von ultradünnen GaN-on-GaN-Filmen von Massiv-Ingots ermöglicht vertikale Leitungsarchitekturen und die Wiederverwendung teurer Substrate.
- SiC-Wafer-Ausdünnung für Schottky- und MOSFET-Bauelemente
Reduziert die Dicke der Bauelementschicht unter Beibehaltung der Substratebenheit — ideal für schnell schaltende Leistungselektronik.
- Saphirbasierte LED- und Display-Materialien der Laser-Lift-Off-Ausrüstung
Ermöglicht die effiziente Trennung von Bauelementschichten von Saphirboules zur Unterstützung der Herstellung von dünnen, thermisch optimierten Mikro-LEDs.
- III-V-Materialtechnik der Laser-Lift-Off-Ausrüstung
Erleichtert das Ablösen von GaAs-, InP- und AlGaN-Schichten für die fortschrittliche optoelektronische Integration.
- Dünnwafer-IC- und Sensorfertigung
Produziert dünne Funktionsschichten für Drucksensoren, Beschleunigungsmesser oder Fotodioden, bei denen die Masse einen Leistungsengpass darstellt.
- Flexible und transparente Elektronik
Bereitet ultradünne Substrate vor, die für flexible Displays, tragbare Schaltkreise und transparente intelligente Fenster geeignet sind.
In jedem dieser Bereiche spielt die Halbleiter-Laser-Lift-Off-Ausrüstung eine entscheidende Rolle bei der Ermöglichung von Miniaturisierung, Materialwiederverwendung und Prozessvereinfachung.
Häufig gestellte Fragen (FAQ) der Laser-Lift-Off-Ausrüstung
F1: Was ist die minimale Dicke, die ich mit der Halbleiter-Laser-Lift-Off-Ausrüstung erreichen kann?
A1: Typischerweise zwischen 10–30 Mikrometern, abhängig vom Material. Der Prozess ist mit modifizierten Einstellungen zu dünneren Ergebnissen fähig.
F2: Kann dies verwendet werden, um mehrere Wafer aus demselben Ingot zu schneiden?
A2: Ja. Viele Kunden verwenden die Laser-Lift-Off-Technik, um serielle Extraktionen mehrerer dünner Schichten aus einem Massiv-Ingot durchzuführen.
F3: Welche Sicherheitsmerkmale sind für den Hochleistungs-Laserbetrieb enthalten?
A3: Gehäuse der Klasse 1, Verriegelungssysteme, Strahlenschutz und automatische Abschaltungen sind alle Standard.
F4: Wie vergleicht sich dieses System in Bezug auf die Kosten mit Diamantdrahtsägen?
A4: Während die anfänglichen Investitionsausgaben höher sein können, reduziert Laser-Lift-Off die Verbrauchskosten, die Substratschäden und die Nachbearbeitungsschritte drastisch — wodurch die Gesamtbetriebskosten (TCO) langfristig gesenkt werden.
F5: Ist der Prozess auf 6-Zoll- oder 8-Zoll-Ingots skalierbar?
A5: Absolut. Die Plattform unterstützt bis zu 12-Zoll-Substrate mit gleichmäßiger Strahlverteilung und großformatigen Bewegungstischen.
