Einführung in den Saphirstab

Der Saphirstab ist eine präzisionsgefertigte Einkristall-Saphirkomponente mit hoher Reinheit, die für die anspruchsvollen Anforderungen fortschrittlicher optischer, mechanischer und wissenschaftlicher Anwendungen entwickelt wurde. Dieser aus Einkristall-Aluminiumoxid (Al₂O₃) gefertigte Stab weist eine außergewöhnliche Härte, optische Transparenz, thermische Stabilität und Beständigkeit gegen Verschleiß, Korrosion und hohen Druck auf.

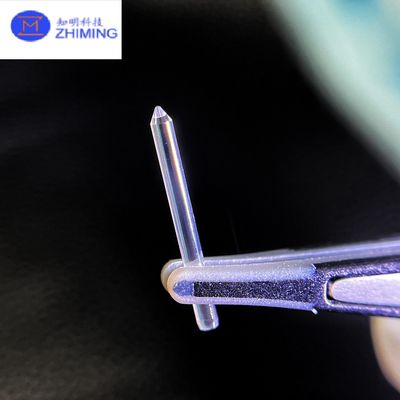

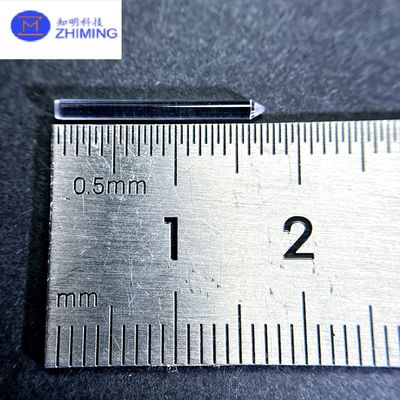

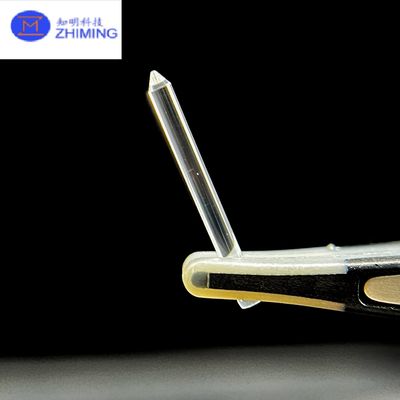

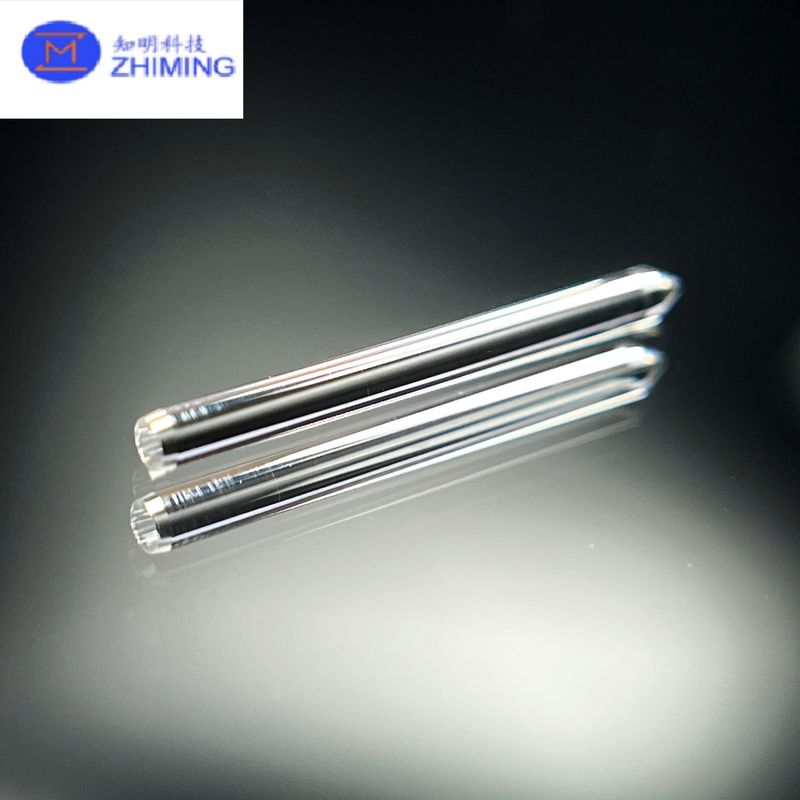

Was diesen besonderen Saphirstab auszeichnet, ist seine angepasste Geometrie, einschließlich einer fein verjüngten oder konischen Spitze – was darauf hindeutet, dass er für Nischenanwendungen entwickelt wurde, die sowohl Maßgenauigkeit als auch extreme Haltbarkeit erfordern. Mit einer Härte, die nur von Diamant übertroffen wird (Mohs 9), werden Saphirstäbe oft Glas oder Quarz in Umgebungen mit hoher Belastung bevorzugt, in denen ein Versagen keine Option ist.

Diese Stäbe werden in zahlreichen Branchen wie Luft- und Raumfahrt, Halbleiterverarbeitung, Messtechnik, Photonik, biomedizinische Geräte und Hochtemperaturverarbeitung eingesetzt, wo eine konstante Leistung unter extremen Bedingungen erforderlich ist.

Herstellungsprinzip des Saphirstabs

Die Herstellung eines Saphirstabs umfasst fortschrittliche Kristallwachstums- und Präzisionsbearbeitungstechnologien, um exakte Spezifikationen und fehlerfreie Oberflächen zu gewährleisten. Die beiden gängigsten Methoden zum Züchten von Saphirkristallen für die Stabproduktion sind:

1. Kyropoulos (KY)-Methode

Die KY-Methode wird häufig zum Züchten großer, hochwertiger Saphirkristalle in Massen verwendet. Dabei wird ein Impfkristall langsam aus geschmolzenem Aluminiumoxid (Al₂O₃) in einem Hochtemperatur-Ofen gezogen. Der Prozess wird sorgfältig gesteuert, um den Temperaturgradienten, die Ziehgeschwindigkeit und die Drehzahl zu regeln, wodurch ein optisch isotroper und strukturell stabiler Saphir-Boule entsteht. Nach dem Erstarren wird der Saphir-Boule orientiert, geschnitten und zu Stäben bearbeitet.

2. Randdefinierte Film-gespeiste Wachstums (EFG)-Methode

Die EFG-Methode ist ideal für die Herstellung von Saphirstäben, -rohren und -profilen mit vordefinierten Formen. Bei dieser Technik wird eine Matrize (oder Form) in einen mit geschmolzenem Saphir gefüllten Tiegel eingetaucht. Das geschmolzene Material wird durch Kapillarwirkung durch die Matrize nach oben gezogen und kristallisiert zu einem festen Stab. Dies ermöglicht die kontinuierliche Produktion von Stäben mit engen Maßtoleranzen und minimaler Nachbearbeitung.

Nach dem Kristallwachstum werden die Saphirstäbe mit Diamantsägen auf Länge geschnitten und mit ultrafeinen Schleifmitteln poliert, um optische Oberflächen und präzise geometrische Merkmale wie scharfe oder abgerundete Spitzen, Nuten oder Stufenübergänge zu erzielen.

Eigenschaften des Saphirstabs des Saphirstabs

-Hohe Festigkeit, hohe Steifigkeit, hohe Abriebfestigkeit, hohe Hitzebeständigkeit, hohe Korrosionsbeständigkeit und hohe Plasmaresistenz.

Aufgrund dieser Eigenschaften wird Einkristall-Saphir häufig für Präzisionsmechanikteile verwendet.

-Stabile Dielektrizitätskonstante, sehr geringer dielektrischer Verlust, gute elektrische Isolierung.

Einkristall-Saphir wird als Substratmaterial in superhohen Frequenzbereichen verwendet. Er wird auch als Isoliermaterial und Mikrowellenfenster eingesetzt. Einkristall-Saphir ist in der Elektronikindustrie unverzichtbar geworden.

-Hervorragende Lichtdurchlässigkeit.

Einkristall-Saphir wird für verschiedene Arten von Vakuumgeräten, Fenster in Öfen, Scannerfenster und Kappen für die optische Kommunikation aufgrund seiner hervorragenden mechanischen Eigenschaften und Hitzebeständigkeit verwendet.

-Gute Wärmeleitfähigkeit und hohe Hitzebeständigkeit.

Die hervorragende Wärmeleitfähigkeit bei niedrigen Temperaturen ermöglicht den Einsatz von Einkristall-Saphir als transparentes Material in vielen verschiedenen Bereichen, die Wärmeleitung und Wärmeabstrahlung erfordern.

Parameter des Saphirstabs

Anwendungen des Saphirstabs

Kundenspezifische Saphirstäbe werden aufgrund ihrer einzigartigen Kombination von physikalischen, thermischen und optischen Eigenschaften in einer Vielzahl von Spitzenfeldern eingesetzt:

1. Halbleiter und Elektronik

• Verwendet als Ausrichtungsstifte, Waferhalter oder Prüfspitzen in der Halbleiterfertigung.
• Dienen als Referenzstäbe oder Abstandshalter in Abscheidungs- und Ätzkammern aufgrund ihrer Inertheit und thermischen Beständigkeit.

​

2. Wissenschaftliche Instrumentierung

• Saphirstäbe mit Spitze sind ideal für optische Ausrichtungswerkzeuge, Spektroskopie-Sonden oder spitzenbasierte Messungen (wie in der Rasterkraftmikroskopie).
• Verwendet in Hochvakuum- und Kryo-Systemen für Isolierung und mechanische Unterstützung.

​

3. Optische Systeme

• Saphirstäbe mit optisch polierten Oberflächen werden in Lasersystemen als Strahlführungen, Lichtleiter oder Schutzlinsen verwendet.
• Dienen als Komponenten in IR/UV-Optiksystemen aufgrund ihres breiten Transmission Spektrums (150 nm bis 5500 nm).

​

4. Biomedizinische Geräte

• Biokompatible und chemisch inerte Saphirstäbe werden in Implantaten, chirurgischen Instrumenten und endoskopischen Werkzeugen verwendet.
• Ihre Transparenz ermöglicht die Integration mit Glasfaser-Systemen oder Sensoren im menschlichen Körper.

​

5. Luft- und Raumfahrt und Verteidigung

• Saphirstäbe dienen als strukturelle und optische Komponenten in Flugzeugen, Satelliten und optischen Systemen aufgrund ihrer Robustheit, ihres geringen Gewichts und ihrer Strahlenbeständigkeit.

​

6. Hochtemperaturumgebungen

• Ihre Fähigkeit, Temperaturen über 1800 °C und korrosive Umgebungen zu widerstehen, macht sie für den Einsatz in Öfen, thermischen Sensoren und in der Energieforschung geeignet.

​

Häufig gestellte Fragen (FAQ) des Saphirstabs

F1: Was macht Saphirstäbe besser als Quarz-, Glas- oder Keramikstäbe?
A1: Saphir bietet eine einzigartige Kombination von Eigenschaften: extreme Härte (Mohs 9), hohe optische Transmission von UV bis mittlerem IR, ausgezeichnete chemische Beständigkeit und überlegene Wärmeleitfähigkeit. Er übertrifft Quarz und Keramik in Anwendungen, bei denen sowohl optische Klarheit als auch strukturelle Integrität erforderlich sind.

F2: Kann der Saphirstab in Form, Länge oder Durchmesser angepasst werden?
A2: Ja. Saphirstäbe können in Bezug auf den Außendurchmesser (typischerweise 0,3 mm bis 20 mm), die Länge (bis zu 200 mm oder mehr) und die Geometrie der Stirnfläche (flach, gewölbt, konisch, mit Gewinde) angepasst werden. Oberflächengüte, Toleranz und Orientierung (C-Ebene, A-Ebene, R-Ebene) können ebenfalls angepasst werden.

F3: In welchen Umgebungen können Saphirstäbe betrieben werden?
A3: Saphirstäbe können Hochvakuum, kryogene Temperaturen, korrosive Säuren und Basen, hohe Strahlungsfelder und Temperaturen bis zu 2000 °C widerstehen. Sie sind ideal für extreme Umgebungen geeignet.

Verwandte Produkte

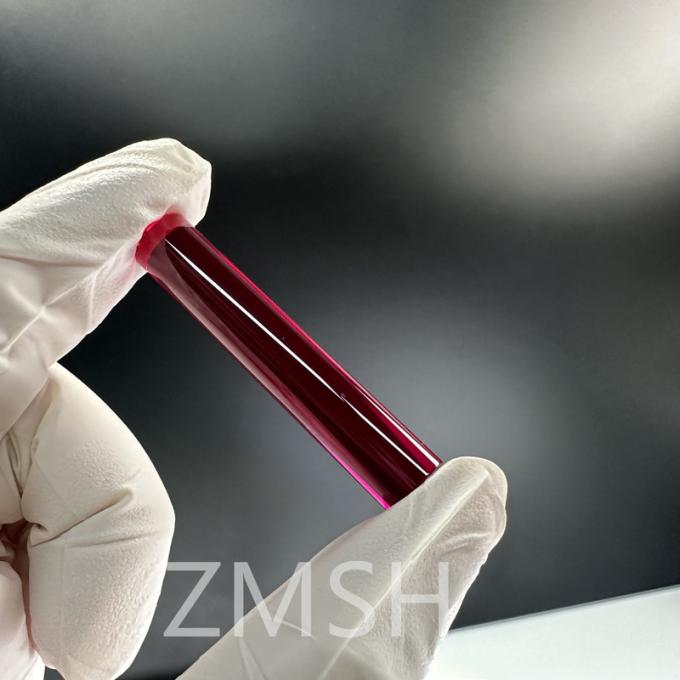

Rubinstab-Lasertechnologie Medizinische Instrumente aus synthetischem Saphir Dia 1x7cm
