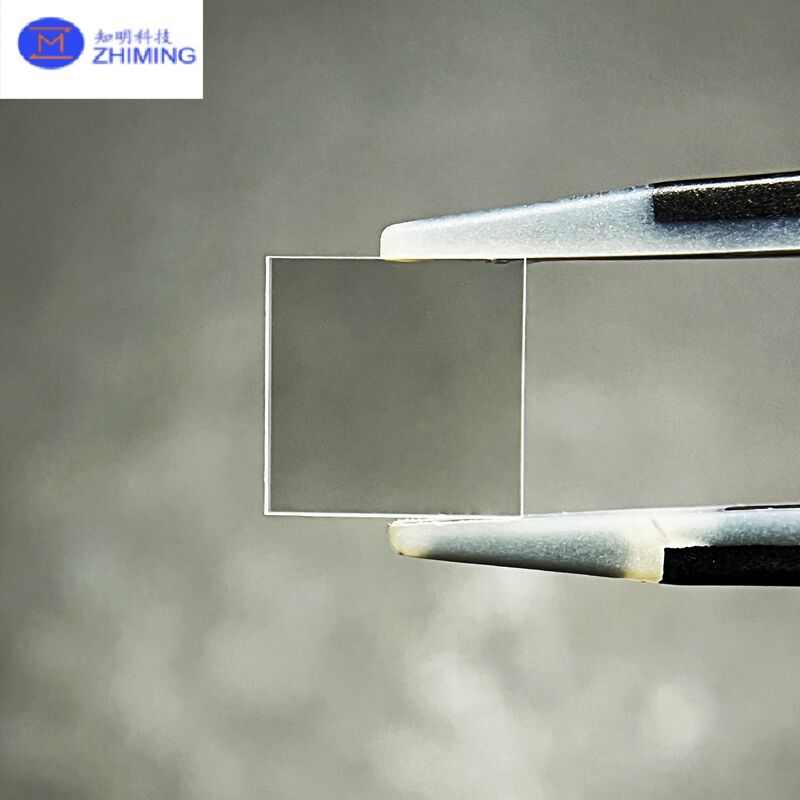

Speziell angefertigte Saphir-Quadratplatte (auf zwei Seiten poliert)

Spezielle Saphir-Quadratplatten mit doppelseitigem optischem Polieren sind hochpräzise Komponenten aus hochwertigem Einkristall-Aluminium-Oxid (Al2O3).ausgezeichnete optische ÜbertragungMit einer hervorragenden thermischen Stabilität und einer überlegenen chemischen Beständigkeit ist Saphir eines der zuverlässigsten Materialien, das in fortschrittlichen optischen und industriellen Anwendungen verwendet wird.Durch doppelseitiges Polieren wird gewährleistet, dass beide Oberflächen der Platte eine Spiegelrohrheit und Flachheit erreichen, wodurch das Teil für Anwendungen geeignet ist, die eine präzise Lichtübertragung, geringe Streuung und hohe geometrische Genauigkeit erfordern.

Verglichen mit einseitig polierten Platten bieten zweiseitig polierte Saphirquadratplatten eine höhere Symmetrie, bessere Parallelität, verbesserte Flachheit und eine überlegene optische Einheitlichkeit.Sie werden häufig in Lasersystemen verwendet., optische Fenster, wissenschaftliche Instrumente, Halbleitergeräte, Spektroskopiegeräte und Beobachtungsfenster in rauen Umgebungen.

1. Materialmerkmale

Saphir ist eine einkristalline Form von Korund und gehört zu den härtesten optischen Materialien, die auf der Mohs-Skala auf Platz 9 stehen.Seine Eigenschaften machen es ideal für die langfristige Stabilität in anspruchsvollen Umgebungen.

Zu den wichtigsten Materialvorteilen gehören:

•Ultrabreite Spektralübertragung:
Saphir ist von 150 nm (tiefe UV) bis über 5,5 μm (IR) durchsichtig und ermöglicht multispektralen Anwendungen.

• Ausgezeichnete mechanische Festigkeit
Hohe Druckfestigkeit, Biegfestigkeit und Abriebfestigkeit sorgen für eine hohe Haltbarkeit unter schwerer mechanischer Belastung oder kontinuierlichem Verschleiß.

• Überlegene chemische Stabilität:
Es ist gegen Säuren, Alkalien und die meisten chemischen Lösungsmittel resistent und eignet sich daher für korrosive und hochdruckige Umgebungen.

• Hohe thermische Stabilität:
Saphir hält Temperaturen von bis zu 1600 °C in inerten Atmosphären stand und behält seine strukturelle Integrität bei schnellen thermischen Veränderungen.

2. Produktmerkmale (doppelseitig poliert)

1) Hochpräzise doppelseitige optische Polierung

Beide Oberflächen werden auf optische Qualität poliert, wobei die Oberflächenrauheit nur Ra < 1 nm beträgt. Dies verringert die Streuung, verbessert die optische Klarheit,und unterstützt hochpräzise Laser- oder Bildgebungssysteme.

2) Ausgezeichnete Flachheit und Parallelität

Das doppelseitige Polieren unterstützt die symmetrische Materialentfernung und ermöglicht auf Wunsch hohe Flachkeitsgrade wie λ/4, λ/8, λ/10 oder sogar λ/20.005 mm für Anwendungen mit Störungen, Laser-Hohlräume oder hochgenaue Messungen.

3) Hohe optische Einheitlichkeit

Die Einheitlichkeit der Dicke und der Oberflächenqualität sorgt für eine zuverlässige optische Leistung mit minimalen Wellenfrontverzerrungen, die in der Präzisionsmesstechnik und in der wissenschaftlichen Forschung von entscheidender Bedeutung ist.

4) starke Umweltverträglichkeit

Die Härte, Wärmebeständigkeit und chemische Beständigkeit des Saphirs machen die Platten für eine langfristige Exposition gegenüber abrasiven, hohen Temperaturen oder korrosiven Bedingungen geeignet.

5) Vollständig anpassbares Design

Für verschiedene Anwendungen sind benutzerdefinierte Formen, Abmessungen, Schrägungen, Dicketoleranzen, Ausrichtung (C-Ebene, A-Ebene, R-Ebene) und Beschichtungsmöglichkeiten (AR, IR, AF) verfügbar.

3. Standardspezifikationen (vollständig anpassbar)

4. Anwendungsbereiche

1) Hochleistungslasersysteme

Doppelpolierte Saphirplatten bieten eine hervorragende Übertragung und geringe Streuung für Laserfenster, Strahlübertragungssysteme und hochenergetische optische Komponenten.

2) Optische Messung und Interferometrie

Dank ihrer extrem hohen Flachheit und Parallelität eignen sie sich ideal für Interferometer, Fabry-Pérot-Hohlräume, Etalone, Messgeräte für die Wellenfront und optische Präzisionsflächen.

3) Wissenschaftliche und Laborgeräte

Als Betrachtungsfenster, Probensubstrate, Inspektionsoptik und Schutzdeckel in Spektroskopie-, Bildgebungs- und Analysegeräten verwendet.

4) Halbleiter und Industriegeräte

Anwendbar in Hochtemperaturöfen, Plasmakammern, Waferprüfwerkzeugen und Präzisionssensoren aufgrund ihrer Wärme- und Chemikalienbeständigkeit.

5) Schwierige Umgebung und Schutzfenster

Die unübertroffene Festigkeit des Saphirs macht ihn für Luft- und Raumfahrtkameras, Unterwasser-Instrumente, Ölfeldinspektionsgeräte und Hochdruck-Beobachtungsfenster geeignet.

6) High-End-Verbraucheroptik und Miniaturoptik

Wird für Mikrooptik, biometrische Sensoren, kleine Öffnungsfenster und kundenspezifische Miniaturschutzplatten verwendet.

5Vorteile von doppelseitig polierten Saphirplatten

1. Überlegene optische Leistungmit einer Breite von mehr als 20 mm,

2. mit einer Breite von mehr als 20 mmsorgt für Symmetrie und geringen Wellenfrontfehler

3. Hohe Haltbarkeitgegen körperliche Auswirkungen, Kratzer und Verschleiß

4. Ausgezeichnete Kompatibilitätmit Beschichtungs- und Bindungsprozessen

5. Ideal für Präzisionsbautenmit einer dicken Geometrie und optischer Konsistenz

6. häufig gestellte Fragen

F1: Was ist der Unterschied zwischen einseitigem und doppelseitigem poliertem Saphir?
Doppelseitig polierter Saphir hat beide Oberflächen mit optischer Qualität, was eine höhere Flachheit, Parallelität und optische Einheitlichkeit bietet.Einseitig polierte Platten sind kostengünstiger, wenn nur eine optische Oberfläche erforderlich ist.

F2: Wie dünn können die Safir-Quadratplatten hergestellt werden?
Wir können bis zu 0,20 mm dünne Platten herstellen, abhängig von der Größe.

F3: Bieten Sie Beschichtungen an?
Ja, es gibt AR- (einseitige oder doppelseitige), AF- (Fingerabdruckschutz), IR-Beschichtungen und Metallfolien.
