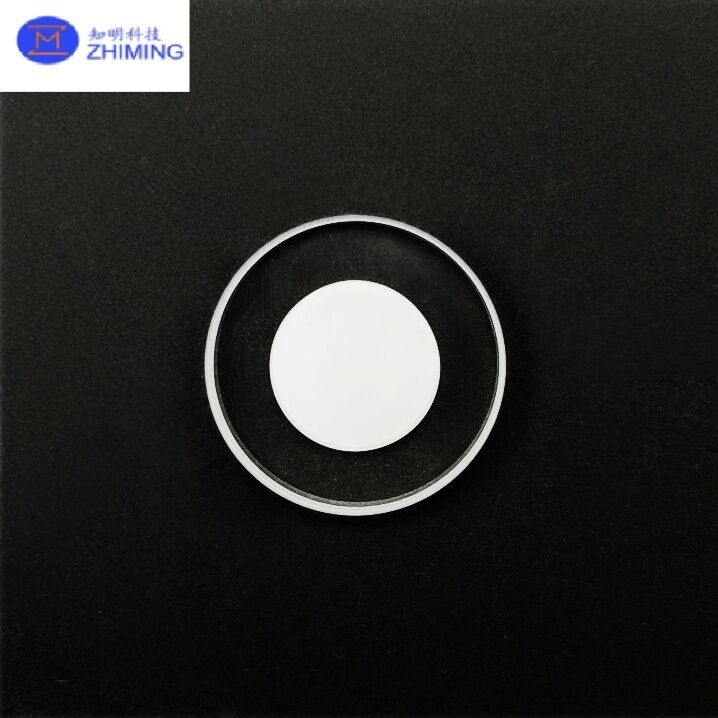

Produktübersicht

Mit einer Mohs-Härte von 9, die nur von Diamant übertroffen wird, bieten Saphirfenster eine hervorragende Kratzfestigkeit und Haltbarkeit. Sie bieten zuverlässige optische Leistung über einen breiten Wellenlängenbereich von Ultraviolett (UV) bis Infrarot (IR) und sind daher ideal für optische Präzisionssysteme.

Herstellungsprozess

Saphirfenster werden durch fortschrittliche Kristallwachstums- und Präzisionsbearbeitungstechnologien hergestellt:

• Kristallwachstumsmethoden
  • Kyropoulos (KY)-Methode
  • Edge-Defined Film-Fed Growth (EFG)
  • Czochralski (CZ)-Methode
• Verarbeitungsschritte
  • Schneiden der Kristallorientierung (C-Ebene, A-Ebene, R-Ebene usw.)
  • CNC-Formgebung und Kantenprofilierung
  • Doppelseitiges Läppen und Polieren
  • Oberflächenveredelung (optische Politur oder mattes/mattiertes Finish)
  • Optionale Beschichtungen (AR-, HR-, IR-Beschichtungen)

Diese Prozesse gewährleisten enge Maßtoleranzen und eine hervorragende Oberflächenqualität (bis zu λ/10 Ebenheit und 10-5 Scratch-Dig).

Hauptmerkmale

• Ultrahohe Härte(Mohs 9) – ausgezeichnete Verschleiß- und Kratzfestigkeit
• Breite optische Übertragung(150 nm – 5500 nm)
• Hohe thermische Beständigkeit– stabil bis ~2000°C
• Ausgezeichnete chemische Inertheit– beständig gegen Säuren und Laugen
• Hohe mechanische Festigkeit– geeignet für Hochdruckumgebungen
• Hervorragende Oberflächenqualität– ideal für Präzisionsoptiken

Anwendungen

• Lasersysteme– Schutzfenster und optische Schnittstellen
• Infrarot- und UV-Optik– Sensoren, Detektoren, Spektroskopie
• Halbleiterausrüstung– Vakuumkammern und Prozessüberwachung
• Luft- und Raumfahrt & Verteidigung– Hochgeschwindigkeits- und Hochtemperaturumgebungen
• Medizinische Geräte– langlebige optische Abdeckungen
• Hochdrucksysteme– Beobachtungsfenster

Spezifikationen

Anpassungsoptionen

• Form: rund, quadratisch, rechteckig, unregelmäßig
• Kante: gefast, abgeschrägt, gestuft
• Oberfläche: beidseitig poliert / einseitig poliert / mattiert
• Beschichtung: Antireflex (AR), reflektierend (HR), Filterbeschichtungen
• Präzisionsbearbeitung nach Zeichnung

FAQ

F1: Warum Saphir gegenüber Glas oder Quarz wählen?
A: Saphir bietet im Vergleich zu Standardglas oder Quarz eine deutlich höhere Härte, bessere Kratzfestigkeit und einen größeren Transmissionsbereich und eignet sich daher für raue Umgebungen.

F2: Können Saphirfenster hohen Temperaturen standhalten?
A: Ja, Saphir kann in Umgebungen mit bis zu ~2000 °C eingesetzt werden, was den meisten optischen Materialien weit überlegen ist.

F3: Ist eine Beschichtung erforderlich?
A: Das hängt von der Anwendung ab. AR-Beschichtungen werden empfohlen, um Reflexionen zu reduzieren und die Übertragungseffizienz zu verbessern.

F4: Können Sie individuelle Größen und Formen anbieten?

A: Ja, eine vollständig kundenspezifische Produktion ist basierend auf Zeichnungen oder spezifischen Anforderungen möglich.
