III - Nitrid 2 INCH frei stehende GaN-Wafer

III - Nitrid 2 INCH frei stehende GaN-Wafer

Markenbezeichnung: zmkj
Modellnummer: GaN-FS-C-U-C50-SSP 2inch
MOQ: 10pcs
Preis: 1200~2500usd/pc
Verpackungsdetails: einzelner Oblatenkasten durch Vakuumverpackung
Zahlungsbedingungen: T/T
Ausführliche Information
Herkunftsort:
China
Material:
Einzelner Kristall GaN
Größe:
2 Zoll
Dicke:
0,35 mm
Typ:
N-Typ/Halbtyp
Anwendung:
Laserprojektionsbildschirm, Stromgerät
Wachstum:
HVPE
Versorgungsmaterial-Fähigkeit:
50pcs pro Monat
Hervorheben:

gan Oblate

,

Galliumarsenid-Oblate

Produkt-Beschreibung

2 Zoll GaN-Substrat-Vorlage,GaN-Wafer für LeD,halbleitende Galliumnitrid-Wafer für ld,GaN-Vorlage,mcvd GaN-Wafer,frei stehende GaN-Substrate nach Maß,kleine GaN-Wafer für LED,mocvd Galliumnitrid-Wafer 10x10 mm,5x5mm, 10x5mm GaN-Wafer, nichtpolare freistehende GaN-Substrate ((a-Plattform und m-Plattform)

III - Nitrid 2 INCH frei stehende GaN-Wafer für Laserprojektions-Display-Leistungsvorrichtung

Eigenschaften der GaN-Wafer

  1. III-Nitrid ((GaN,AlN,InN)

Galliumnitrid ist eine Art von breitläufigen Verbindungen Halbleiter.

Ein hochwertiges Einzelkristall-Substrat, das mit der ursprünglichen HVPE-Methode und Waferverarbeitungstechnologie hergestellt wird, die ursprünglich seit mehr als 10 Jahren in China entwickelt wurde.Die Merkmale sind hochkristalline., gute Gleichförmigkeit und überlegene Oberflächenqualität. GaN-Substrate werden für viele Arten von Anwendungen verwendet, für weiße LED und LD ((violett, blau und grün)Die Entwicklung von Anwendungen für Leistungs- und Hochfrequenz-elektronische Geräte hat Fortschritte gemacht..



Die verbotene Bandbreite (Lichtemission und -absorption) umfasst ultraviolettes, sichtbares und Infrarotlicht.



2 Zoll Freistehende GaN-Substrate Spezifikation

III - Nitrid 2 INCH frei stehende GaN-Wafer 0

  n-Typ P-Typ Halbdämmstoffe
n [cm-3] bis zu 1019 - -
p [cm-3] - bis zu 1018 -
p [cm-3] 10-3- 10-2 102- 103 109- 1012
1 cm2/Vs] bis zu 150 - -
Gesamtdickenvariation (TTV)/μm < 40 < 40 < 40
Bogen/μm < 10 < 10 < 10
FWHM [Arcsec] der Röntgen-Rollkurve, epi-fähige Oberfläche, bei 100 μm x 100 μm Schlitz < 20
Ausfalldichte [cm]-2] < 105
Fehlorientierung / Grad Auf Anfrage
Oberflächenbearbeitung Wie geschnitten / gemahlen
mit einer Breite von nicht mehr als 15 mm
Optisch poliert (RMS < 3 nm)
Epi-bereit (RMS < 0,5 nm)

Vorteile dieser Spezifikation

  Kleine Krümmung Weniger Verwerfungen Mehr elektrische Träger
Lasern Höhere Erträge Unterste Schwellenspannung Höhere Leistung
Leuchten Verbesserte Effizienz (IQE)
Transistoren Niedrigere Leckströmung Höhere Po

Anwendung:

GaN kann in vielen Bereichen eingesetzt werden, wie beispielsweise bei LED-Displays, hochenergetischer Detektion und Bildgebung,
Laserprojektionsbildschirm, Stromgerät usw.



  • Hochfrequente Mikrowellengeräte Hochenergie-Erkennung und Vorstellung
  • Neue Energien Solarwasserstofftechnologie Umwelt Detektion und Biomedizin
  • Terahertzband der Lichtquelle
  • Laserprojektionsbildschirm, Stromgerät usw. Datenspeicherung
  • Energieeffiziente Beleuchtung Vollfarb-FLA-Display
  • Laserprojektionen Hochleistungsgeräte

III - Nitrid 2 INCH frei stehende GaN-Wafer 1





Über unsere OEM-Fabrik

III - Nitrid 2 INCH frei stehende GaN-Wafer 2



Unsere Vision für Factroy Enterprise
Wir werden mit unserer Fabrik hochwertiges GaN-Substrat und Anwendungstechnologie für die Industrie bereitstellen.
Ein hochwertiges GaN-Material ist der Einschränkungsfaktor für die Anwendung von III-Nitrid, z. B. lange Lebensdauer
und hohe Stabilität LDs, hohe Leistung und hohe Zuverlässigkeit Mikrowellengeräte, hohe Helligkeit
und hocheffiziente, energiesparende LEDs.

- Häufig gestellte Fragen
F: Was können Sie für Logistik und Kosten liefern?
(1) Wir akzeptieren DHL, Fedex, TNT, UPS, EMS, SF usw.
(2) Wenn Sie eine eigene Expressnummer haben, ist das großartig.
Wenn nicht, können wir Ihnen bei der Lieferung helfen.

F: Wie ist die Lieferzeit?
(1) Für die Standardprodukte wie 2 Zoll 0,33 mm Wafer.
Für Lagerbestände: Lieferung ist 5 Werktage nach Bestellung.
Für maßgeschneiderte Produkte: Lieferung ist 2 bis 4 Werkwochen nach Bestellung.

F: Wie zahlen?
100% T/T, Paypal, West Union, MoneyGram, sichere Zahlung und Handelssicherung.

F: Was ist die MOQ?
(1) Für Lagerbestände beträgt die MOQ 5 Stück.
(2) Für kundenspezifische Produkte beträgt die MOQ 5-10 Stück.
Es hängt von der Quantität und der Technik ab.

F: Haben Sie einen Inspektionsbericht für das Material?
Wir können ROHS-Bericht liefern und Berichte für unsere Produkte erreichen.

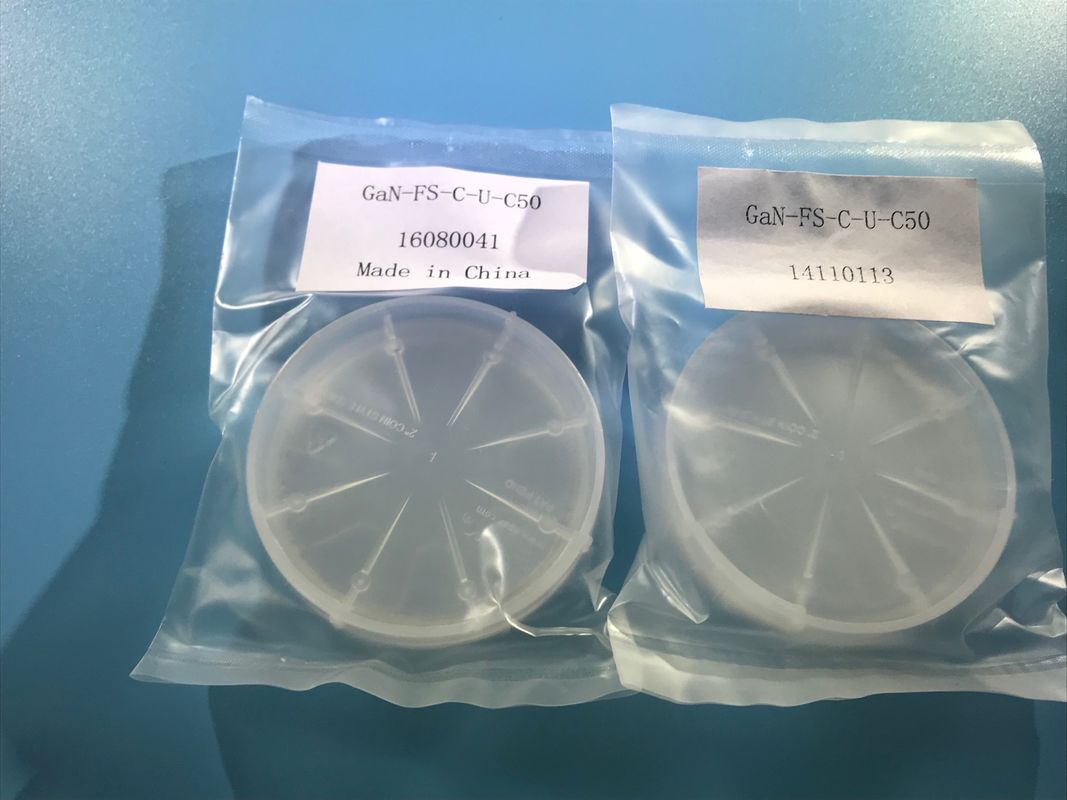

Paket
