Detailinformationen |
|||
| Polstert: | DSP SSP | Dopingkonzentration: | Konzentration des Doping-Elements 1 × 10^16 - 1 × 10^18 Cm^-3 |
|---|---|---|---|
| Defektdichte: | ≤ 500 Cm^-2 | Lagerbedingungen: | Lagerumgebung für die Wafertemperatur 20-25°C, Luftfeuchtigkeit ≤60% |
| Mobilität: | 1200 bis 2000 | Stärke: | 350 + 10um |
| Flachheit: | Flachheit der Waferoberfläche ≤ 0,5 μm | Durchmesser: | 2-8inch |
| Hervorheben: | 8 Zoll GaN-on-Si-Epitaxy-Wafer,111 GaN-on-Si-Epitaxy-Wafer,110 GaN-on-Si-Epitaxy-Wafer |
||
Produkt-Beschreibung
8 Zoll GaN-on-Si Epitaxy Wafer 110 111 110 N-Typ P-Typ Anpassung Halbleiter RF LED
Beschreibung von GaN-on-Si-Wafern:
Die 8-Zoll-Durchmesser-GaN-on-Si MMIC- und Si CMOS-Wafer (oben links) sind 3D-integriert in der Waferskala.Das Si-Substrat der Silizium-on-Isolator-Wafer wird vollständig durch Schleifen und selektive nasse Ätzung entfernt, um am vergrabenen Oxid zu stoppen (BOX)Die Vias an der Rückseite von CMOS und an der Oberseite von GaN-Schaltkreisen werden separat geätzt und mit einem Obermetall verbunden.Die vertikale Integration minimiert die Chipgröße und reduziert die Verbindungsabstand, um den Verlust und die Verzögerung zu verringernZusätzlich zum Oxid-Oxid-Bindungsansatz werden Arbeiten zur Erweiterung der Fähigkeiten des 3D-Integrationsansatzes durch Verwendung von Hybrid-Bindungs-Verbindungen durchgeführt.die direkte elektrische Verbindungen zwischen den beiden Wafern ohne getrennte Durchgänge zu den GaN- und CMOS-Schaltkreisen ermöglichen.
Charakter der GaN-on-Si-Wafer:
Hohe Einheitlichkeit
Niedriger Leckstrom
Höhere Betriebstemperaturen
Ausgezeichnete 2DEG-Eigenschaft
Hochspannung (600V-1200V)
Niedrigere Einschaltwiderstand
Höhere Schaltfrequenzen
Höhere Betriebsfrequenzen (bis zu 18 GHz)
CMOS-kompatibles Verfahren für GaN-on-Si-MMICs
Die Verwendung von 200 mm Durchmesser Si-Substrat und CMOS-Tools senkt die Kosten und erhöht den Ertrag
3D-Integration von GaN-MMICs in Wafer-Skala mit CMOS zur Verbesserung der Funktionalität mit verbesserten Größen, Gewichten und Leistungsvorteilen
Die Form von GaN-on-Si-Wafern:
| Artikel 1 Buchstabe a | Galliumnitrid auf Siliziumwafer, GaN auf Siliziumwafer |
| GaN-Dünnfilm | 0.5 μm ± 0,1 μm |
| GaN-Ausrichtung | C-Ebene (0001) |
| Ga-Gesicht | < 1 nm, als erwachsen, EPI-bereit |
| N-Gesicht | P-Typ/B-Doped |
| Polarität | Ga-Gesicht |
| Leitungstyp | Nicht doppiert/N-Typ |
| Makrofehlerdichte | < 5 cm^2 |
| Silikonwafer-Substrat | |
| Orientierung | < 100> |
| Leitungstyp | N-Typ/P-Doped oder P-Typ/B-Doped |
| Abmessungen: | 10 x 10 x 0,5 mm 2 Zoll 4 Zoll 6 Zoll 8 Zoll |
| Widerstand | 1-5 Ohm-cm, 0-10 Ohm-cm, < 0,005 Ohm-cm oder andere |

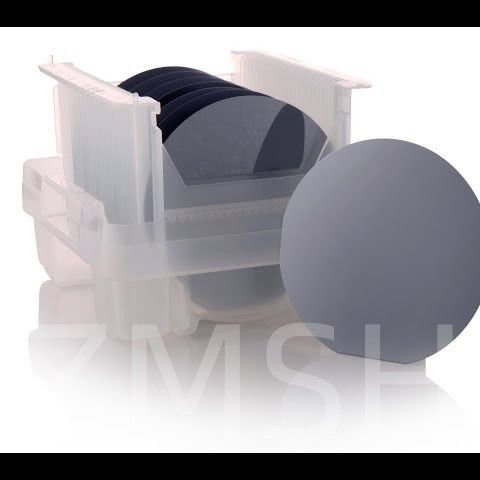

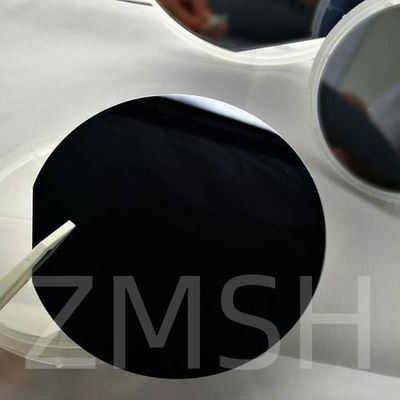

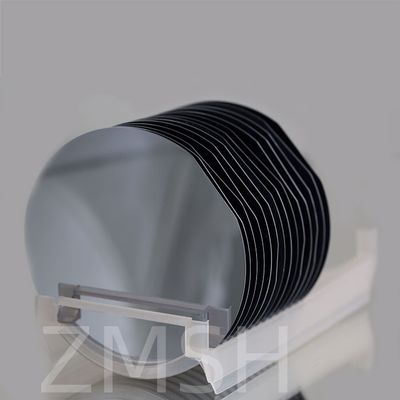

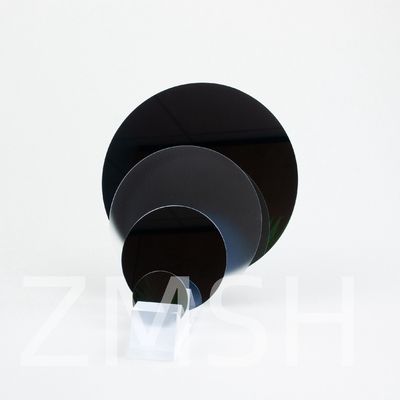

Das physikalische Foto von GaN-on-Si-Wafern:
Anwendung von GaN-on-Si-Wafern:
1. Beleuchtung: GaN-on-Si-Substrate werden bei der Herstellung von hochhellen Leuchtdioden (LEDs) für verschiedene Anwendungen wie allgemeine Beleuchtung, Automobilbeleuchtung,Hintergrundbeleuchtung für BildschirmeGaN-LEDs sind energieeffizient und langlebig.
2Energieelektronik: GaN-on-Si-Substrate werden bei der Herstellung von Leistungselektronikgeräten wie High-Electron-Mobility-Transistoren (HEMT) und Schottky-Dioden verwendet.Diese Geräte werden in Stromversorgungen verwendet, Wechselrichter und Umrichter aufgrund ihrer hohen Effizienz und schnellen Schaltgeschwindigkeiten.
3Wireless Communication: GaN-on-Si-Substrate werden bei der Entwicklung von Hochfrequenz- und Hochleistungs-HF-Geräten für drahtlose Kommunikationssysteme wie Radarsysteme, Satellitenkommunikation,und Basisstationen. GaN-HF-Geräte bieten eine hohe Leistungsdichte und Effizienz.
4. Automobilindustrie: GaN-on-Si-Substrate werden in der Automobilindustrie aufgrund ihrer hohen Leistungsdichte zunehmend für Anwendungen wie Bordladegeräte, Gleichspannungs-Gleichspannungsumrichter und Motorantriebe verwendet,Wir haben eine Reihe von Vorschlägen zur Verbesserung der
5- Solarenergie: Bei der Herstellung von Solarzellen können GaN-on-Si-Substrate verwendet werden,wo ihre hohe Effizienz und ihre Widerstandsfähigkeit gegen Strahlenschäden für Raumfahrtanwendungen und konzentrierte Photovoltaik von Vorteil sein können.
6Sensoren: GaN-on-Si-Substrate können bei der Entwicklung von Sensoren für verschiedene Anwendungen verwendet werden, einschließlich Gassensoren, UV-Sensoren und Drucksensoren,aufgrund ihrer hohen Empfindlichkeit und Stabilität.
7Biomedizinische: GaN-on-Si-Substrate haben aufgrund ihrer Biokompatibilität, Stabilität,und die Fähigkeit, in rauen Umgebungen zu arbeiten.
8Verbraucherelektronik: GaN-on-Si-Substrate werden in Verbraucherelektronik für verschiedene Anwendungen wie drahtloses Laden, Stromadapter,und Hochfrequenzkreise aufgrund ihrer hohen Effizienz und ihrer kompakten Größe.
Anwendungsbild von GaN-on-Si-Wafern:
Häufige Fragen:
1.F: Wie verläuft der Prozess von GaN auf Silizium?
A: 3D-Stacktechnologie. Bei der Trennung spaltet sich die Siliziumspenderwafer entlang einer geschwächten Kristallebene und hinterlässt damit eine dünne Schicht aus Siliziumkanalmaterial auf der GaN-Wafer.Dieser Siliziumkanal wird dann in Silizium-PMOS-Transistoren auf der GaN-Wafer verarbeitet.
2F: Welche Vorteile hat Galliumnitrid gegenüber Silizium?
A: Galliumnitrid (GaN) ist ein sehr harter, mechanisch stabiler, binärer III/V-Direktbandgap-Halbleiter.eine höhere Wärmeleitfähigkeit und einen geringeren Widerstand, Leistungsgeräte auf GaN-Basis übertreffen deutlich Geräte auf Silizium-Basis.
