Produktbeschreibung für 12 Zoll Sapphire Wafer:

Saphir ist ein Werkstoff mit einer einzigartigen Kombination von physikalischen, chemischen und optischen Eigenschaften, die ihn gegen hohe Temperaturen, Wärmeschocks, Wasser- und Sanderosion und Kratzer beständig machen.Es ist ein überlegenes Fenstermaterial für viele IR-Anwendungen von 3 μm bis 5 μmC-Flächen-Saphir-Substrate werden häufig verwendet, um III-V- und II-VI-Verbindungen wie GaN für blaue LEDs und Laserdioden anzubauen.während R-Ebene Saphir Substrate für die hetero-epitaxielle Ablagerung von Silizium für mikroelektronische IC-Anwendungen verwendet werden.

Der Charaktervon 12 Zoll Sapphire Wafer:

Saphirwafer ist ein häufig verwendetes Halbleitermaterial, das sich normalerweise auf Alumina (Al2O3) -Kristalle bezieht.
1. Optische Eigenschaften:
Saphirwaffen haben eine hervorragende optische Transparenz, insbesondere im sichtbaren und nahen Infrarot-Spektralbereich.und optoelektronische Geräte.
2. Härte und Verschleißfestigkeit:
Saphirwafer haben eine sehr hohe Härte, die nur von Diamanten abgeleitet wird, und haben daher eine gute Verschleißfestigkeit.Diese Eigenschaft macht Saphirwafer sehr nützlich für Anwendungen, bei denen Kratz- und Verschleißbeständige Oberflächen erforderlich sind, wie z. B. Uhrenoberflächenbeschichtungen und optische Fenster.
3Chemische Stabilität:
Saphirwafers haben eine gute chemische Stabilität und können Säure- und Alkali-Korrosion widerstehen.und Hochtemperatur-/Hochdruckumgebungen.
4. Thermische Eigenschaften:
Saphirwafer haben eine hohe Wärmeleitfähigkeit und Wärmekapazität, was sie in hohen Temperaturen stabiler macht.Saphirwafer sind eine ideale Wahl für Hochtemperatursensoren, Laserkühlsysteme und hochtemperaturspezifische elektronische Geräte.

Tabelle der Parametermit einer Breite von mehr als 20 mm

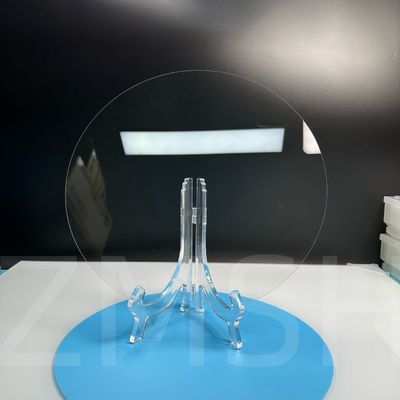

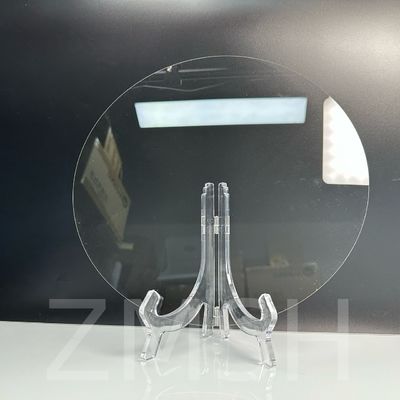

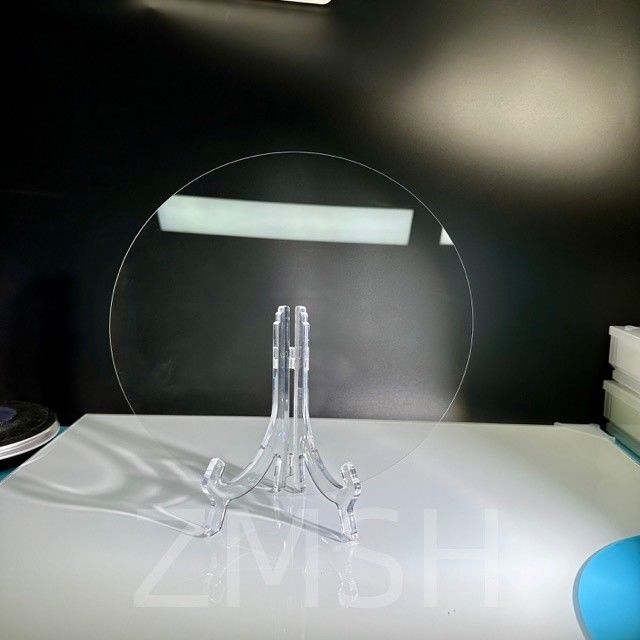

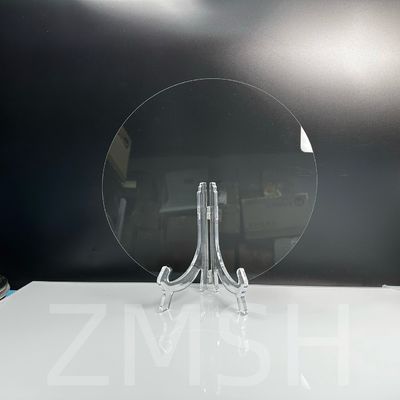

Physisches Foto von einer 12 Zoll großen Sapphire Wafer:

Anwendungen12 Zoll Saphir-Wafer:

1C-Flächen-Saphirwafer werden weit verbreitet für das Wachstum von breitbandreichen Halbleitermaterialien III-V und II-VI verwendet, wie Galliumnitrid (GaN), Aluminiumnitrid (AlN), Indiumnitrid (InN),Zinkoxid (ZnO für UV-Lichtemissionen), und Zinnoxid (SnO2 für UV-Licht emittierende Materialien).

2Außerdem finden Standard-C-Plane (0001) Saphirwafer breite Anwendungen bei der Herstellung von LED-Weiß-, Blau-, UV-und tiefe UV-Epitaxialwafer durch Techniken wie metallorganische chemische Dampfdeposition (MOCVD), Molekularstrahl-Epitaxie (MBE), Plasma-verstärkte chemische Dampfdeposition (PECVD) und andere epitaxielle Wachstumsmethoden.

3Standard-Saphirwafer können auch als Substrat für Heterojunction Bipolar Transistoren (HBT), Laserdioden (LD), UV-Detektoren, Nanoröhrchen,und als Wärmeverteilungsmaterialien für Hochtemperaturen, Hochleistungs- und Hochfrequenzgeräte.

12 Zoll Saphir-Waferf die Bewerbungsfotos:

Anpassung von 12 Zoll Sapphire Wafer:

Wir bieten Anpassungsoptionen für Sapphire Substrat in verschiedenen Größen an, einschließlich 1 Zoll, 2 Zoll, 3 Zoll, 4 Zoll, 5 Zoll, 6 Zoll, 8 Zoll und 12 Zoll Durchmesser.Unsere Saphir-Wafer können angepasst werden, um Ihre spezifischen Anforderungen zu erfüllen, mit einer Durchmesserentfaltung von ≤ 3%.
1.Verwenden Sie 99,999% hochreine Einkristall Al2O3 optisches Material.
2Die spezialisierte CMP-Technologie (chemisch-mechanische Polierung) wird eingesetzt, um eine kostengünstige Leistung zu gewährleisten.
3Alle Kristallorientierungen weisen eine ausgezeichnete Oberflächenqualität auf (C-Ebene Oberflächenrauheit weniger als 0,2 nm, A-Ebene, M-Ebene, R-Ebene usw., weniger als 0,5 nm).
4.Reinigt in einem Reinigungsbereich der Klasse 100 mit ultrareinem Wasser von mehr als 18 MΩ*cm, um eine höhere Reinheit jeder Waferoberfläche zu gewährleisten.
5.Verpackt in 25 Wafer- oder Single-Wafer-Boxen, um die Flexibilität der Kundenforschung zu maximieren.
6Jeder Wafer wird eine Seriennummer für die Rückverfolgbarkeit zugewiesen.
7.Rationale und kompakte Kartonverpackungen sorgen für einen sichereren Transport und Kosteneinsparungen.
8.Standardspezifische Wafer sind in der Regel auf Lager für eine rasche Lieferung.

Häufige Fragen:

1F: Was ist der Unterschied zwischen Saphir- und Siliziumwafern?
A: LEDs sind die beliebtesten Anwendungen für Saphir. Das Material ist transparent und ein ausgezeichneter Lichtleiter.Silizium ist undurchsichtig und ermöglicht keine effiziente LichtentnahmeDas Halbleitermaterial ist jedoch ideal für LEDs, da es sowohl billig als auch transparent ist.
2F: Was ist Saphir in Halbleitern?
A: Einheitskristall hoher Reinheit (AI2O3), Sapphire ist ideal für die präzisen und anspruchsvollen Anforderungen der Halbleiterherstellung.kostengünstige Lösung in aggressiven Umgebungen, die sich als zu anspruchsvoll für minderwertige Materialien erweisen.
3. F: Warum gibt es Silizium auf Sapphire?
A: SOS gehört zur Familie der Silizium-on-Isolator (SOI) -Technologien für CMOS (Complementary MOS) auf erhitzten Saphirsubstraten.Der Vorteil des Saphirs besteht darin, daß er eine ausgezeichnete elektrische Isolierung darstellt, die Verhinderung der Ausbreitung von Stromströmen, die durch Strahlung verursacht werden, auf nahegelegene Schaltkreiselemente.
