N-Typ SiC auf Si Compound Wafer 6 Zoll 150 mm SiC Typ 4H-N Si Typ N oder P

N-Typ SiC auf Si Compound Wafer 6 Zoll 150 mm SiC Typ 4H-N Si Typ N oder P

Produktdetails:

Herkunftsort: China
Markenname: ZMSH
Modellnummer: N-Typ SiC auf Si-Verbundwafer

Zahlung und Versand AGB:

Min Bestellmenge: 1
Lieferzeit: 4-6 Wochen
Zahlungsbedingungen: T/T
Bestpreis Kontakt

Detailinformationen

Durchmesser: 150 ± 0,2 mm Polytype: 4H
Widerstand: 0.015-0.025ohm ·cm Übertragung SiC-Schicht Dicke: ≥0.1μm
LÜCKE: ≤5ea/Wafer (2mm>D>0,5mm) Roughness der Vorderseite: Ra≤0,2 nm (5 μm*5 μm)
SI-Orientierung: Der Wert der Verbrennungsmenge wird in der Tabelle 1 angegeben. Typ Si: Verbrauch
Flachlänge: 47.5±1,5 mm Grenzschnitte, Kratzer, Risse (visuelle Inspektion): Keine
Hervorheben:

6 Zoll SiC auf Si Compound Wafer

,

150mm SiC auf Si Compound Wafer

Produkt-Beschreibung

N-Typ SiC auf Si Compound Wafer 6 Zoll 150 mm SiC Typ 4H-N Si Typ N oder P



N-Typ SiC auf Si-Verbindung Wafer Abstrakt



N-Typ Siliziumkarbid (SiC) auf Silizium (Si) zusammengesetzten Wafern haben aufgrund ihrer vielversprechenden Anwendungen in Hochleistungs- und Hochfrequenz-elektronischen Geräten erhebliche Aufmerksamkeit erhalten.Diese Studie stellt die Herstellung und Charakterisierung von N-Typ SiC auf Si-Verbundwafer vor.Mit Hilfe der chemischen Dampfdeposition (CVD) konnten wir eine hochwertige SiC-Schicht von N-Typ auf einem Si-Substrat erzeugen.Gewährleistung einer minimalen Mismatch- und Defekteinheit des GittersDie strukturelle Integrität der Compound-Wafer wurde durch Röntgendiffraktion (XRD) und Transmissions-Elektronenmikroskopie (TEM) -Analysen bestätigt.mit einer gleichmäßigen SiC-Schicht mit ausgezeichneter KristallinitätElektrische Messungen zeigten eine überlegene Trägermobilität und einen reduzierten Widerstand, was diese Wafer ideal für Leistungselektronik der nächsten Generation macht.Die Wärmeleitfähigkeit wurde im Vergleich zu herkömmlichen Si-Wafern verbessert, was zu einer besseren Wärmeableitung bei Hochleistungsanwendungen beiträgt.Die Ergebnisse deuten darauf hin, dass N-Typ-SiC auf Si-Verbundwafern ein großes Potenzial für die Integration leistungsstarker SiC-basierter Geräte mit der etablierten Siliziumtechnologieplattform bietet.



N-Typ SiC auf Si Compound Wafer 6 Zoll 150 mm SiC Typ 4H-N Si Typ N oder P 0



Spezifikationen und schematisches Diagramm fürN-Typ SiC auf Si-Verbundwafer



N-Typ SiC auf Si Compound Wafer 6 Zoll 150 mm SiC Typ 4H-N Si Typ N oder P 1

Artikel 1 Spezifikation Artikel 1 Spezifikation
Durchmesser 150 ± 0,2 mm Si Orientierung Der Wert der Verbrennungsmenge wird in der Tabelle 1 angegeben.
SiC-Typ 4H Si-Typ Verbrauch
SiC-Widerstand 0.015·0.025 Ω·cm Flachlänge 47.5 ± 1,5 mm
Übertragung SiC-Schicht Dicke ≥ 0,1 μm Randsplitter, Kratzer, Risse (sichtliche Prüfung) Keine
Nichtig ≤ 5 ea/Wafer (2 mm < D < 0,5 mm) TTV ≤ 5 μm
Roughness der Vorderseite Ra ≤ 0,2 nm (5 μm × 5 μm) Stärke 500/625/675 ± 25 μm

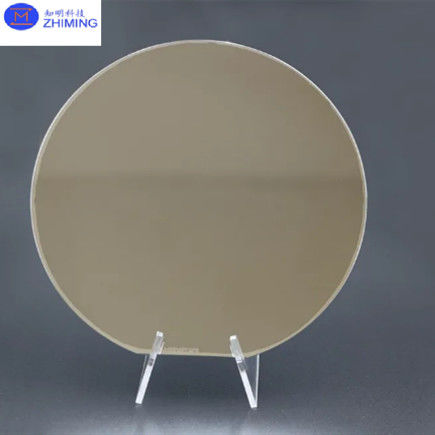

N-Typ SiC auf Si Compound Wafer Fotos



N-Typ SiC auf Si Compound Wafer 6 Zoll 150 mm SiC Typ 4H-N Si Typ N oder P 2N-Typ SiC auf Si Compound Wafer 6 Zoll 150 mm SiC Typ 4H-N Si Typ N oder P 3

N-Typ SiC auf Si Compound Wafer 6 Zoll 150 mm SiC Typ 4H-N Si Typ N oder P 4N-Typ SiC auf Si Compound Wafer 6 Zoll 150 mm SiC Typ 4H-N Si Typ N oder P 5



N-Typ-SiC auf Si-Verbundwaferanwendungen



N-Typ SiC auf Si-Verbundwafer haben eine Vielzahl von Anwendungen aufgrund ihrer einzigartigen Kombination von Eigenschaften aus Siliziumcarbid (SiC) und Silizium (Si).Diese Anwendungen konzentrieren sich in erster Linie auf Hochleistungs-Einige wichtige Anwendungen sind:

  1. Elektroelektronik:

    • Leistungsgeräte: N-Typen SiC auf Si-Wafer werden bei der Herstellung von Leistungseinrichtungen wie Dioden, Transistoren (z. B. MOSFETs, IGBTs) und Geräten verwendet.Diese Geräte profitieren von der hohen Abbruchspannung und dem geringen Widerstand von SiC, während das Si-Substrat eine einfachere Integration mit bestehenden Silizium-basierten Technologien ermöglicht.
    • Umrichter und Inverter: Diese Wafer werden in Umwandlern und Wechselrichtern für erneuerbare Energiesysteme (z. B. Solarumwandler, Windkraftanlagen) verwendet, bei denen eine effiziente Energieumwandlung und Wärmemanagement entscheidend sind.
  2. Elektronik für die Automobilindustrie:

    • Elektrofahrzeuge: Bei Elektrofahrzeugen und Hybridfahrzeugen werden Si-C-Wafer auf Si-Wafer des Typs N in Antriebskomponenten wie Wechselrichter, Umrichter und Bordladegeräten verwendet.Die hohe Effizienz und thermische Stabilität von SiC ermöglichen eine kompaktere und effizientere Leistungselektronik, was zu besseren Leistungen und einer längeren Akkulaufzeit führt.
    • Batteriemanagementsysteme (BMS): Diese Wafer werden auch in BMS verwendet, um die hohen Leistungsniveaus und thermischen Belastungen im Zusammenhang mit dem Laden und Entladen von Batterien in Elektrofahrzeugen zu bewältigen.
  3. HF- und Mikrowellengeräte:

    • Hochfrequenzanwendungen: Die SiC-on-Si-Wafer des Typs N eignen sich für Funkfrequenz- (RF) - und Mikrowellengeräte, einschließlich Verstärker und Oszillatoren, die in Telekommunikations- und Radarsystemen eingesetzt werden.Die hohe Elektronenmobilität von SiC ermöglicht eine schnellere Signalverarbeitung bei hohen Frequenzen.
    • 5G-Technologie: Diese Wafer können in 5G-Basisstationen und anderen Komponenten der Kommunikationsinfrastruktur eingesetzt werden, bei denen eine hohe Leistung und ein Frequenzbetrieb erforderlich sind.
  4. Luft- und Raumfahrt:

    • Schwierige Umgebung Elektronik: Die Wafer werden in der Luft- und Raumfahrt und im Verteidigungsbereich eingesetzt, wo die Elektronik unter extremen Temperaturen, Strahlung und mechanischen Belastungen zuverlässig arbeiten muss.Die hohte Temperaturverträglichkeit und Langlebigkeit des SiC ̊ machen es ideal für solche Umgebungen.
    • Strommodule für Satelliten: Bei Satelliten-Strommodulen tragen diese Wafer zu einem effizienten Energiemanagement und zu einer langfristigen Zuverlässigkeit im Weltraum bei.
  5. Industrieelektronik:

    • Motorantriebe: SiC-Wafer des Typs N auf Si werden in industriellen Antrieben verwendet, wo sie den Wirkungsgrad erhöhen und die Größe der Leistungsmodule reduzieren.Dies führt zu einem geringeren Energieverbrauch und einer besseren Leistung bei industriellen Anwendungen mit hoher Leistung.
    • Intelligente Netze: Diese Wafer sind fester Bestandteil der Entwicklung intelligenter Netze, bei denen eine hocheffiziente Stromumwandlung und -verteilung für die Steuerung elektrischer Belastungen und die Integration erneuerbarer Energien von entscheidender Bedeutung sind.
  6. Medizinische Geräte:

    • Implantierbare Elektronik: Die Biokompatibilität und Robustheit von SiC, kombiniert mit den Verarbeitungsvorteilen von Si,diese Wafer für implantierbare Medizinprodukte geeignet machen, die eine hohe Zuverlässigkeit und einen geringen Stromverbrauch erfordern.

Zusammenfassend ist zu sagen, dass N-Typ SiC auf Si-Verbundwafer vielseitig und unerlässlich für Anwendungen sind, die eine hohe Effizienz, Zuverlässigkeit und Leistung in anspruchsvollen Umgebungen erfordern.sie zu einem Schlüsselmaterial für die Entwicklung moderner elektronischer Technologien machen.
