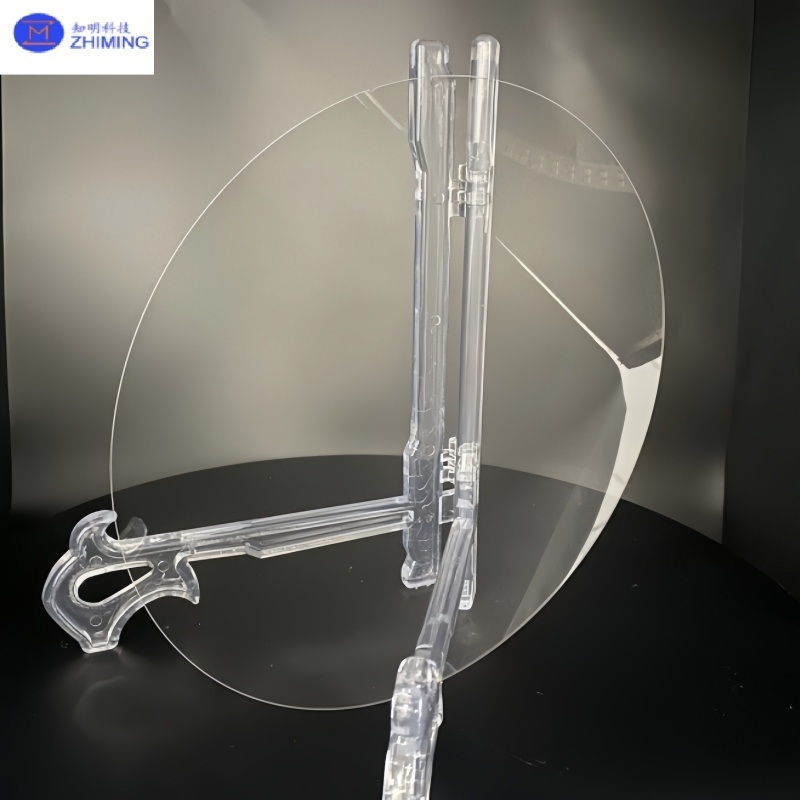

8-Zoll-SaphirwaferDSP Al2O3 Einkristall für LED-Beleuchtung
Einführung in Saphirwafer:
Saphirwafer (Einkristall Al₂O₃) besitzen hervorragende thermische Eigenschaften, herausragende elektrische und dielektrische Eigenschaften sowie eine hohe Beständigkeit gegen chemische Korrosion. Sie halten hohen Temperaturen stand, weisen eine gute Wärmeleitfähigkeit, hohe Härte, Infrarottransparenz und überlegene chemische Stabilität auf. Saphirsubstrate bieten Vorteile wie geringe Gitterfehlanpassung und ausgezeichnete physikochemische Stabilität, wodurch sie häufig für das Wachstum von III-V-Nitriden, Supraleitern und magnetischen epitaktischen Dünnschichten verwendet werden. Sie werden häufig als Hochtemperatur-Infrarotfenstermaterialien und Substrate für III-V-Nitride und verschiedene epitaktische Dünnschichten eingesetzt. Um der wachsenden Nachfrage nach blauen, violetten und weißen Leuchtdioden (LEDs) und blauen Laserdioden (LDs) gerecht zu werden, können Saphirwafer nicht nur zur Herstellung von Hochtemperatur-Supraleiter-Dünnschichten wie Y-basierten und La-basierten Materialien verwendet werden, sondern auch als Substrate für das Wachstum neuartiger und praktischer MgB₂ (Magnesiumdiborid)-Supraleiter-Dünnschichten dienen — während herkömmliche Einkristallsubstrate häufig während des MgB₂-Schichtherstellungsprozesses anfällig für chemische Korrosion sind.
Vorteile von Saphirwafern:
• Hohe Härte & Verschleißfestigkeit: Mit einer Mohs-Härte von 9, nur knapp unter Diamant, ist es kratz- und abriebfest und somit ideal für hochzuverlässige Abdeckplatten und Fensteranwendungen.
• Breitbandige optische Transmission: Weist eine hohe Transparenz über den ultravioletten bis nahen Infrarotbereich auf, der ~200–5500 nm abdeckt, geeignet für LEDs, Laser und optische Sensorik.
• Hochtemperaturbeständigkeit & Thermische Stabilität: Besitzt einen hohen Schmelzpunkt von ~2045°C und behält die Stabilität unter extremen Hochtemperaturprozessen und rauen Umgebungen bei.
• Hervorragende elektrische Isolierung & Dielektrische Stabilität: Bietet hervorragende elektrische Isolationseigenschaften mit einer Dielektrizitätskonstante von 9,3–11,5 und dielektrischem Verlust <0,0001 (stabil bei hohen Frequenzen).
• Starke chemische Inertheit: Beständig gegen Säuren, Laugen und Oxidation, was eine langfristige Zuverlässigkeit gewährleistet.
• Vielfältige Größen & Verarbeitungsmöglichkeiten: In Massenproduktion in Größen von 2–8 Zoll, mit Erweiterung auf 12 Zoll; erhältlich in doppelseitiger Politur, Oberflächenrauheit auf Nanoebene (z. B. Ra ≤ 0,3 nm) und Präzisionsbearbeitung wie Antireflexbeschichtungen und Metallisierung.
![]()
Parameter von ZMSH-Saphirwafern:
| Spezifikation von ZMSH-Saphirwafern | ||||||
| Eigenschaft | 2 Zoll | 3 Zoll | 4 Zoll | 6 Zoll | 8 Zoll | 12 Zoll |
Durchmesser |
50,8 ± 0,1 mm | 76,2 ±0,1 mm | 100 ±0,1 mm | 150 ±0,1 mm | 200 ± 0,1 mm | 300 ± 0,1 mm |
Dicke |
100 ± 15 um; 430 ± 15 um, 500 ± 15 um; |
100 ± 15 um; 430 ± 15 um, 500 ± 15 um; |
200 ± 15 um; 500 ± 15 um, 650 ± 15 um; |
350 ± 15 um; 500 ± 15 um, 1000 ± 15 um; |
700 ± 25 um 1600 ±25 um oder kundenspezifisch |
725 ± 25 um 1000 ±25 um oder kundenspezifisch |
Rauheit |
Ra ≤ 0,2 nm | Ra ≤ 0,2 nm | Ra ≤ 0,2 nm | Ra ≤ 0,2 nm | Ra ≤ 0,3 nm | Ra ≤ 0,5 nm |
Warp |
≤ 10 um | ≤ 10 um | ≤ 10 um | ≤ 15 um | ≤ 30 um | ≤ 60 um |
TTV |
≤ 3 um | ≤ 10 um | ≤ 10 um | ≤ 10 um | ≤ 10 um | ≤ 10 um |
Kratzer/Graben. |
20/10 | 20/10 | 20/10 | 20/10 | 40/20 | 60/40 |
| Politur | DSP (Doppelseitig poliert); SSP (Einseitig poliert) | |||||
| Form | Rund, Flach 16 mm OF Länge 22 mm; OF Länge 30/32,5 mm; OF Länge 47,5 mm; KERBE; | |||||
| Kantenform | 45 °, C-Form | |||||
| Material | Saphirkristall | |||||
| Anmerkungen | Alle oben genannten Spezifikationen können auf Ihre Anfrage angepasst werden | |||||
Anwendungen von 8-Zoll-Saphirwafern:
Halbleiterbeleuchtung: Wird als Substratmaterial für LED-Chips verwendet und bietet eine hochwertige epitaktische Wachstumsschicht für die Lichtemission.
Verteidigung und Militär: Wird bei der Herstellung von hochpräzisen Verteidigungsgütern und Waffensystemen eingesetzt.
Luft- und Raumfahrt: Dient als optisches Material zur Unterstützung optischer Systeme in Raumfahrzeugen und Luft- und Raumfahrtinstrumenten.
Mikroelektronische Schaltungen: Funktioniert als Substratmaterial für LEDs, mikroelektronische Schaltungen und ultraschnelle integrierte Schaltungen.
Militärische Infrarotgeräte: Wird bei der Herstellung von militärischen Infrarotgeräten verwendet, wodurch hochpräzise Infrarotbildgebung ermöglicht wird.
Laser: Wirkt als Material für die Laserherstellung und gewährleistet eine hochpräzise Laserausgabe.
Optische Kommunikationsfenster: Wird in optischen Kommunikationsgeräten eingesetzt, um eine hochpräzise Lichtübertragung und -empfang zu ermöglichen.
Präzisionsfertigung: Aufgrund seiner hervorragenden Verschleiß- und Korrosionsbeständigkeit wird Saphir in der Präzisionsfertigung häufig eingesetzt.
ZMSH-Einführung und Produktempfehlung:
ZMSH ist ein High-Tech-Unternehmen, das sich auf die Forschung, Produktion, Verarbeitung und den Vertrieb von Halbleitersubstraten und optischen Kristallmaterialien spezialisiert hat. ZMSH-Produkte werden häufig in der Halbleiterindustrie und der optischen Elektronik, der Unterhaltungselektronik, der Militärindustrie sowie in den Bereichen Laser und optische Kommunikation eingesetzt. ZMSH-Produkte, darunter optische Fenster, Halbleiterwafer, Farbglasfilter und Prismen, haben sowohl in China als auch auf dem Auslandsmarkt eine gute Verkaufsbilanz erzielt. Die Produkte wurden in über 20 Länder in der EU, den USA, Japan, Israel, Südkorea und Südasien usw. exportiert.
ZMSH Saphirwafer 2 Zoll 4 Zoll Einseitig doppelseitig poliert 350 um Dicke Kristallorientierung C-Ebene als Referenz
![]()
Fragen und Antworten:
F: Was ist ein Saphirwafer?
A: Ein Saphirwafer ist ein Einkristallsubstrat aus Aluminiumoxid (Al₂O₃). Es ist eines der härtesten, thermisch stabilsten und optisch transparentesten Materialien, die in der Halbleiter- und Optoelektronikindustrie verwendet werden.
F: Welche Größe haben Saphirwafer?
A: Saphirwafer haben typischerweise einen Durchmesser von 2 bis 12 Zoll und eine Dicke zwischen 100 µm und 1,6 mm, abhängig vom Gerätetyp, der Anwendung und dem Poliergrad.
F: Ist ein Saphirwafer transparent?
A: Ja — ein Saphirwafer ist transparent, und das ist tatsächlich eine seiner wertvollsten Eigenschaften
