Produktübersicht

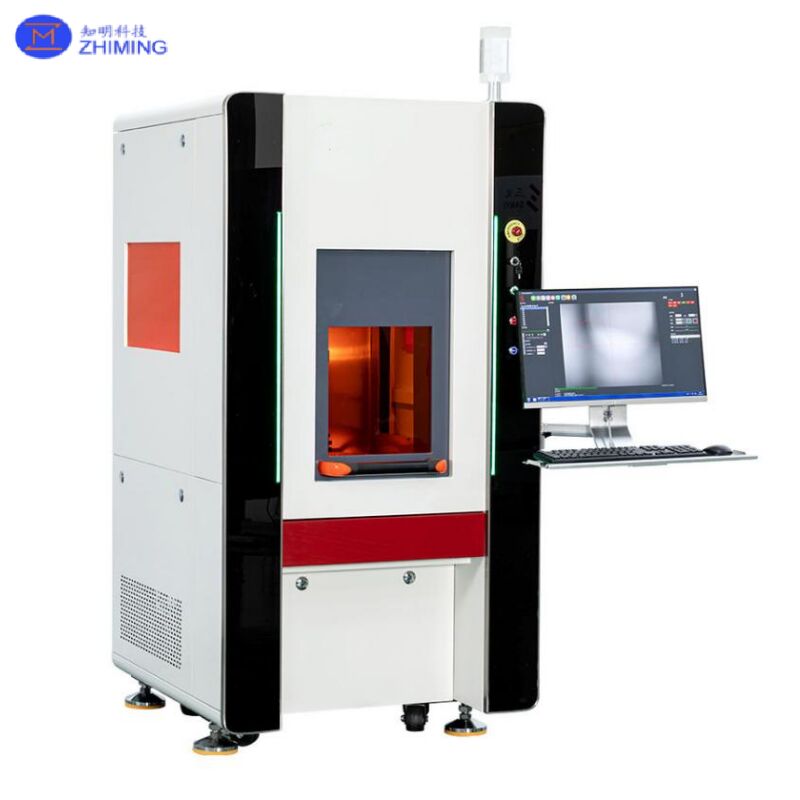

Das SY-CVD11E ist ein 532 nm grünes Laser-Schneidsystem für das präzise Schneiden/Slicen von superharten Materialien konzipiert. Das bereitgestellte Material gibt typische Anwendungen an, darunter Naturdiamanten, im Labor gezüchtete Diamanten, und andere superharte Materialien wie CVD, PCD, MCD und CBN.

Warum 532 nm grüner Laser (Wichtige Verarbeitungsvorteile)

Grüner Laser (532 nm) in diesem System wird durch Frequenzverdopplung von 1064 nm erzeugt. Das Material betont, dass 532 nm im Vergleich zu 1064 nm (im Dokument als „roter Laser“ bezeichnet) Folgendes bietet:

• Höhere Verarbeitungseffizienz;

• Glattere Schnittflächen;

• Reduzierte Graphitierung (geringere unerwünschte Graphitierung während der Verarbeitung).

Diese Punkte werden als praktische Vorteile für das Erreichen einer besseren Schnittqualität und stabilerer Ergebnisse beim Verarbeiten von Diamanten und ähnlichen superharten Materialien positioniert.

Mechanisches & Optisches Stabilitätsdesign

Um die Langzeitstabilität und Präzision zu erhöhen, verwendet die Maschine Naturmarmor als optische Basis, was laut Material vorteilhaft für die Verbesserung der Laser-Ausgangsstabilität und der allgemeinen Bearbeitungspräzision während des Betriebs ist.

Die Laserquelle verwendet Wasserkühlung. Das Dokument weist auch darauf hin, dass das Kernpumpenmodul ein „USA CEO Pumpenmodul“ (Wortlaut wie in der Quelle angegeben) verwendet, um einen stabilen, langlebigen Betrieb zu unterstützen.

Systemkonfiguration (Hauptmodule)

Das System wird als eine integrierte Plattform beschrieben, die Folgendes umfasst:

• Lasersystem (532 nm Ausgang)

• Optisches Pfadsystem

• Softwaresystem (selbst entwickelte Schneidesoftware)

• Steuerungssystem (dedizierte Steuerkarte + programmierbare Steuerung, mit Industrie-PC)

• Vision-Bildgebungssystem

• Bewegungssystem (XYZ-Positionierung/Schneidausführung)

Staubabsaugung: die Maschine stellt nur eine Staubentfernungsschnittstelle bereit; der Staubsammler ist nicht im Lieferumfang enthalten.

Wichtige technische Spezifikationen

Schneide-/Schneide-Referenzdaten (Aus dem Material)

Interpretation (unter Beibehaltung der Quelleninformationen)
Die Beispiele zeigen, dass mit zunehmender Schnittgröße die Schnittbreite und die Schneidezeit entsprechend zunehmen, während die angegebene Toleranz von oben nach unten in den angegebenen Referenzfällen 30 μm beträgt.

FAQ – Grünes Laser-Diamant-Schneidsystem

Welche Materialien kann es verarbeiten?

Laut Produktmaterial umfassen typische Anwendungen Naturdiamanten, im Labor gezüchtete Diamanten, und superharte Materialien wie CVD, PCD, MCD und CBN.

Warum wird ein 532 nm grüner Laser verwendet?

Das Dokument gibt an, dass der 532 nm grüne Laser durch Frequenzverdopplung von 1064 nm erzeugt wird und im Vergleich zu 1064 nm (im Material als „roter Laser“ bezeichnet) Folgendes bietet:

• Höhere Verarbeitungseffizienz

• Glattere Schnittfläche

• Weniger Graphitierung

Was sind die wichtigsten Laserspezifikationen?

• Wellenlänge: 532 nm

• Laserleistung: 20 W @ 10 kHz

• Kühlung: Wasserkühlung
