| Markenbezeichnung: | ZMSH |
| MOQ: | 2 |
| Preis: | by case |
| Verpackungsdetails: | benutzerdefinierte Kartons |
| Zahlungsbedingungen: | T/T |

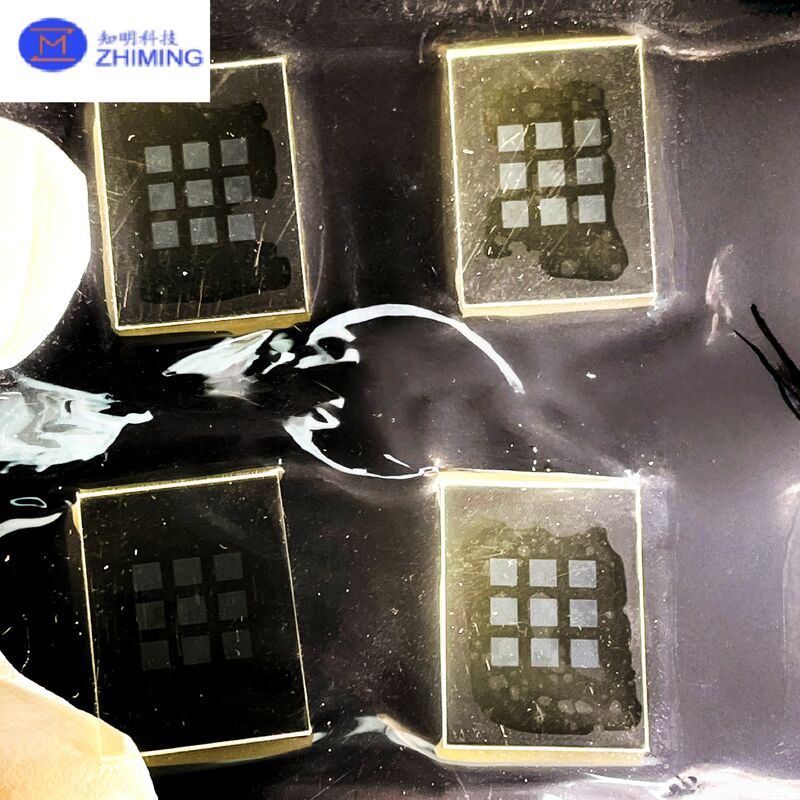

Saphir-eingeätzte Wafer werden mit hochreinen Einkristallsafir- (Al2O3) Substraten hergestellt, die durch fortschrittliche Photolithographie in Kombination mitTechnologien für nasses und trockenes ÄtzenDie Produkte verfügen über einheitliche Mikrostrukturen, eine ausgezeichnete Größengenauigkeit und eine hervorragende physikalische und chemische Stabilität.mit einer Breite von mehr als 20 mm,, Optoelektronik, Halbleiterverpackung und fortgeschrittene Forschungsfelder.
Saphir ist bekannt für seine außergewöhnliche Härte und strukturelle Stabilität, mit einer Mohs-Härte von 9, nur hinter dem Diamanten.auf der Saphiroberfläche gut definierte und wiederholbare Mikrostrukturen entstehen können, die scharfe Musterkanten, eine stabile Geometrie und eine hervorragende Konsistenz zwischen den Chargen gewährleisten.
![]()
Das Nasseätschen verwendet spezielle chemische Lösungen, um Saphire selektiv zu entfernen und die gewünschten Mikrostrukturen zu bilden.und relativ niedrigere Verarbeitungskosten, so dass es für die Verarbeitung von großen Flächen und Anwendungen mit moderaten Anforderungen an Seitenwände geeignet ist.
Durch eine genaue Kontrolle der Lösungskomposition, Temperatur und Ätzzeit kann eine stabile Kontrolle der Ätzdiefe und Oberflächenmorphologie erreicht werden.Nasse Saphirwafer werden häufig in LED-Verpackungssubstraten verwendet, strukturelle Stützlager und ausgewählte MEMS-Anwendungen.
Trockene Ätzung, wie Plasmaätzung oder reaktive Ionätzung (RIE), verwendet hochenergetische Ionen oder reaktive Arten, um Saphir durch physikalische und chemische Mechanismen zu ätzen.Diese Methode liefert eine überlegene Anisotropie, hoher Präzision und ausgezeichnete Musterübertragungsfähigkeit, die die Herstellung von feinen Merkmalen und Mikrostrukturen mit hohem Aspektverhältnis ermöglicht.
Trockenratz ist besonders für Anwendungen geeignet, die vertikale Seitenwände, scharfe Merkmaldefinition und enge Dimensionskontrolle erfordern, wie z. B. Micro-LED-Geräte,fortgeschrittene Halbleiterverpackungen, und leistungsfähige MEMS-Strukturen.
High-Purity-Einkristall-Saphir-Substrat mit ausgezeichneter mechanischer Festigkeit
Flexible Prozessoptionen: Nasse- oder Trockenratzung je nach Anwendungsbedarf
Hohe Härte und Verschleißfestigkeit für langfristige Zuverlässigkeit
Ausgezeichnete thermische und chemische Stabilität, geeignet für raue Umgebungen
Hohe optische Transparenz und stabile dielektrische Eigenschaften
Hohe Mustergleichheit und Konsistenz zwischen den Chargen
LED- und Mikro-LED-Verpackungen und Prüfsubstrate
Halbleiterchipträger und fortgeschrittene Verpackungen
MEMS-Sensoren und mikroelektromechanische Systeme
Optische Komponenten und Präzisionsanpassungskonstruktionen
Forschungsinstitute und individuelle Entwicklung von Mikrostrukturen
![]()
Wir bieten umfassende Anpassungsleistungen an, einschließlich Musterentwurf, Ätzmethode Auswahl (nass oder trocken), Ätz Tiefenkontrolle, Substratdicke und Größenoptionen,mit einer Breite von mehr als 30 mm,Strenge Qualitätskontrollen und Inspektionsverfahren sorgen dafür, dass jede Saphir-getierte Wafer vor der Lieferung hohe Standards für Zuverlässigkeit und Leistung erfüllt.
A:Das nasse Ätzen basiert auf chemischen Reaktionen und eignet sich für eine große Fläche und kostengünstige Verarbeitung, während das Trockeneitzen Plasma- oder ionbasierte Techniken verwendet, um eine höhere Präzision zu erzielen,bessere AnisotropieDie Auswahl hängt von der Strukturkomplexität, den Präzisionsanforderungen und den Kostenbetrachtungen ab.
A:Das nasse Ätzen wird für Anwendungen empfohlen, bei denen einheitliche Muster mit moderater Genauigkeit erforderlich sind, z. B. für Standard-LED-Substrate.oder Mikro-LED- und MEMS-Anwendungen, bei denen eine präzise Geometrie entscheidend ist.
A:Ja, wir unterstützen vollständig angepasste Designs, einschließlich Musterlayout, Feature-Größe, Ätzdiefe, Waferdicke und Substrat-Maße.
