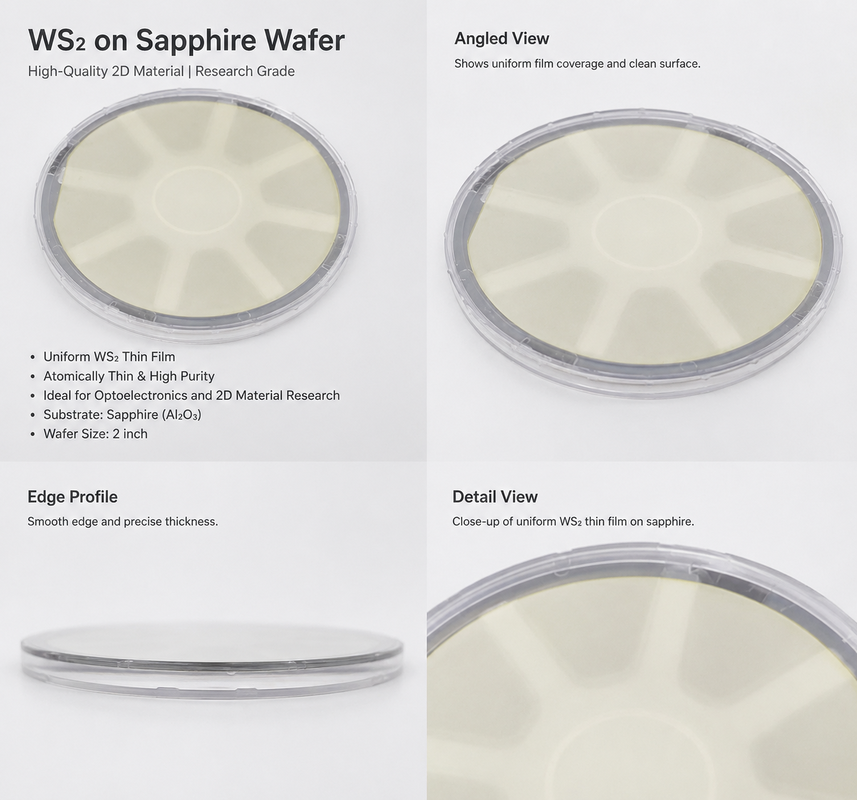

WS2 auf Saphir Wafer 2D Halbleiter Wolframdisulfid Film auf Saphir Substrat

WS2 auf Saphir Wafer High-Qualität 2D Halbleiter TMD Film Lieferant

Produktübersicht

WS2 on Sapphire Wafer ist ein hochwertiges zweidimensionelles Halbleitermaterial, das aus einer auf einem Saphirsubstrat angebauten Wolframdisulfidfolie besteht.gehört zur Familie der ÜbergangsmetalldichalcogenideAufgrund seiner einzigartigen Schichtstruktur, optischen Reaktion und Halbleiter-EigenschaftenWS2 ist zu einem der attraktivsten Kandidaten für die Nanoelektronik der nächsten Generation geworden, Optoelektronik, Sensoren und fortgeschrittene Halbleiterforschung.

Da sich die Halbleitertechnologie weiter in Richtung kleinerer Technologieknoten bewegt, stehen herkömmliche Silizium-basierte Materialsysteme vor zunehmenden Herausforderungen.Vor allem, wenn die Transistorkanäle enger werden und der Trägertransport stärker von Oberflächenfehlern betroffen istUnter diesem Entwicklungstrend sind neue Halbleitermaterialien erforderlich, um künftige Geräteinnovationen zu unterstützen.Zweidimensionale Halbleitermaterialien wie WS2 gelten als vielversprechende Kandidaten für die Forschung nach Silizium, insbesondere in fortschrittlichen Logikgeräten, KI-Chips, neuromorpher Hardware, Hochgeschwindigkeitsspeicher, drahtloser Kommunikation, Biosensoren, Gassensoren und Photodetektoren.

Unsere WS2 auf Saphirwafer sind für Forschungslabore, Universitäten, Halbleiterinstitute, optoelektronische Unternehmen und fortschrittliche Materialentwicklungsteams konzipiert.Das Produkt ist mit einer mehrschichtigen, durchgängigen WS2-Folien versehen, ausgezeichnete Oberflächenflächigkeit, starke Photolumineszenzantwort und überprüfte Kristallqualität durch fortschrittliche Charakterisierungsmethoden einschließlich AFM, Raman, PL, PL-Mapping, GIXRD, TEM und GI-WAXS.

Warum WS2 auf Sapphire?

Saphir wird aufgrund seiner ausgezeichneten mechanischen Festigkeit, thermischen Stabilität, chemischen Beständigkeit und optischer Transparenz weit verbreitet als Substratmaterial verwendet.Saphir bietet eine stabile und zuverlässige Plattform für 2D-Materialwachstum, optische Prüfungen, Geräteherstellung und Halbleiterforschung.

WS2 auf Saphir ist besonders für Anwendungen geeignet, die eine hochwertige Filmuniformität, stabile Substrat-Eigenschaften und eine starke optische Reaktion erfordern.Verglichen mit zufällig übertragenen 2D-Flocken, Wafer-Level-WS2-Film auf Saphir bietet eine bessere Konsistenz und eignet sich besser für systematische Forschung, Wafer-Skala-Charakterisierung und Geräteprozessentwicklung.

Tabelle der Produktspezifikationen

Verfügbare Produkttypen

Haupteigenschaften des Produktes

Produktvorteile

Unsere WS2 auf Saphir-Wafer sind für Kunden entwickelt, die mehr als nur einfache 2D-Materialproben benötigen.zuverlässige Charakterisierungsdaten, und eine stabile Werkstoffleistung auf Waferebene.

Im Vergleich zu kleinen Peelingflaken bietet WS2 auf Saphirwafer eine größere Materialplattform für systematische Forschung.Es hilft den Forschern, die Variation von Stichprobe zu Stichprobe zu reduzieren und unterstützt einheitlichere GerätexperimenteDie mehrschichtige Filmstruktur macht sie auch für optische Prüfungen, Strukturanalysen und Prozessentwicklung geeignet.

Das starke Photolumineszenzsignal und die schmale FWHM deuten auf eine hohe optische Qualität hin.Die GIXRD- und GI-WAXS-Charakterisierung unterstützt die Kristallqualität und strukturelle Zuverlässigkeit des WS2-Foliums weiter.

Zusammenfassung der Charakterisierung

Anwendungen von WS2 auf Saphirwafer

WS2 auf Saphir eignet sich für eine breite Palette fortgeschrittener Forschungs- und Halbleiteranwendungen.starke optische Reaktion, und die Materialgleichheit auf Waferebene erforderlich sind.

Ausführliche Beschreibung der Anwendung

1. 2D-Halbleiterforschung

WS2 ist eines der wichtigsten TMD-Materialien für die Halbleiterforschung der nächsten Generation.Seine Schichtenstruktur und seine Halbleitermerkmale machen es zu einem attraktiven Material für die Untersuchung des Trägertransports, Oberflächeffekte, optisches Verhalten und Leistung von Geräten im Nanobereich.WS2 auf Saphirwafer bietet eine stabile Plattform für Universitäten und Laboratorien, die an 2D-Materialien und zukünftigen Halbleitertechnologien arbeiten.

2. Logische IC und KI-Chipforschung

Da das traditionelle Silizium-Skalieren physikalischen Einschränkungen gegenübersteht, werden neue Materialien für die zukünftige Entwicklung von Logik-IC- und KI-Chips erforscht.WS2 gilt als vielversprechendes 2D-Halbleitermaterial für die Erforschung ultraschleiner KanäleWS2 auf Saphirwafer kann als Materialplattform für Frühphasenforschung, Geräteprototypen und Charakterisierung verwendet werden.

3Neuromorphe Hardware

Neuromorphes Rechnen erfordert neue Materialien und Gerätestrukturen, die die vom Gehirn inspirierten Rechenfunktionen unterstützen können.Zwei-dimensionale Halbleiter wie WS2 werden auf ihr Potenzial in neuen Gerätearchitekturen untersucht. WS2 auf Saphirwafer kann die Forschung zu neuen elektronischen und optoelektronischen Mechanismen für neuromorphe Hardware unterstützen.

4. Photodetektoren und optoelektronische Geräte

WS2 hat eine starke optische Reaktion, die es für die Forschung von Photodetektoren und optoelektronischen Geräten geeignet macht.die für die Lichterkennung wichtig istSaphir bietet auch eine gute optische Transparenz und Stabilität, was es zu einem ausgezeichneten Substrat für optoelektronische Anwendungen macht.

5. Sensoren

Aufgrund des hohen Oberflächen-Volumen-Verhältnisses von zweidimensionalen Materialien eignet sich WS2 für die Sensorenforschung, einschließlich Biosensoren und Gassensoren.Die Oberfläche von WS2 kann mit äußeren Molekülen interagierenWS2 auf Saphirwafer bietet eine stabile und einheitliche Substratplattform für die Entwicklung von Sensoren.

6. Flexible Elektronik

Obwohl Saphir ein starres Substrat ist, wird WS2 als 2D-Material im Bereich der flexiblen Elektronik weitgehend untersucht. WS2 auf Saphir kann als Forschungsplattform für das Materialwachstum verwendet werden,Charakterisierung, und Transferprozessentwicklung vor der Integration in eine flexible Gerätestrukturs.
