Silikonkarbid-Wafer individuell angepasste Größe Halbisolierende SiC-Wafer nahezu farblos Transparent Hochdruckbeständigkeit

Silikonkarbid-Wafer individuell angepasste Größe Halbisolierende SiC-Wafer nahezu farblos Transparent Hochdruckbeständigkeit

Markenbezeichnung: ZMSH
Modellnummer: angepasstes Halbsilikonkarbid
Preis: by case
Verpackungsdetails: einzelnes Oblatenpaket im Reinigungsraum mit 100 Graden
Zahlungsbedingungen: T/T, Western Union, MoneyGram
Ausführliche Information
Herkunftsort:
China
Erzeugnis:
für die Verwendung in der Herstellung von Produkten mit einem Gehalt an Rohstoffen von mehr als 0,5%
Größe:
angepasst
Farbe:
fast farblos, transparent
Zulassung:
Dummy/Produktionsart
Oberfläche:
Doppelte Seite polnisch
Anwendung:
Geräthersteller-Poliertest
Versorgungsmaterial-Fähigkeit:
50000 Stück pro Monat
Hervorheben:

Hochdruckbeständige Siliziumkarbidwafer

,

Anpassungsgröße Silikonkarbid Wafer

,

mit einer Breite von mehr als 20 mm

Produkt-Beschreibung

Silikonkarbid-Wafer Maßgeschneiderte Größe Halbisolierende SiC-Wafer nahezu farblos Transparent Hochdruckbeständig



2 Zoll/3 Zoll/4 Zoll/6 Zoll 6H-N/4H-SEMI/ 4H-N SIC-Ingots/Hochreine 4H-N 4 Zoll 6 Zoll Durchmesser 150 mm Siliziumkarbid Einzelkristall (sic) Substrate Wafer, sic-Kristall-Ingotsmit einer Dicke von mehr als 10 mm,Silikonkarbid-Kristallwafer/ nach Maßgeschmack geschnittene Silikonwafer



Abstrakt der Halbsilikoncarbidwafer



Siliziumcarbid (SiC) ist eine Art funktionelles breitband-gap-verbundenes Halbleitermaterial. In den letzten Jahren hat es aufgrund seiner hervorragenden Leistung große Aufmerksamkeit erhalten.Halbisoliertes Siliziumkarbid hat eine breite Palette von AnwendungsmöglichkeitenSilikonkarbid besitzt viele gute Eigenschaften, wodurch es eine einzigartige Vorteilsposition einnimmt.

Die Wärmeleitfähigkeit von Siliziumcarbid ist mehr als 3-mal so hoch wie die von Silizium, wodurch eine bessere Wärmeableitung in elektrischen Geräten und Geräten erreicht werden kann.Siliziumkarbid hat eine höhere Abbruchspannung und kann vor dem Abbruch einem höheren elektrischen Feld standhaltenSilikonkarbid hat eine ausgezeichnete Leistung und eine hohe Betriebstemperatur.stabile und zuverlässige Arbeit, und die maximale Betriebstemperatur kann 600 °C erreichen. Siliziumkarbid weist einen geringeren Einschaltwiderstand, eine hohe Abbruchspannung und eine größere Bandlücke auf, die es ihm ermöglicht, den Widerstand in Leistungsschaltern zu reduzieren.

Halbisoliertes Siliziumcarbid (Semi SiC) ist eine spezielle Art von Siliziumcarbidmaterial mit hohem Widerstand, hoher Abbruchspannung, hoher Wärmeleitfähigkeit,starke Strahlenschutzfähigkeit und andere überlegene LeistungenEs ist ein sehr wertvolles neues funktionelles Halbleitermaterial mit seinen einzigartigen elektrischen, thermischen und strahlungsbeständigen Eigenschaften.Halbisoliertes Siliziumcarbid hat breite Anwendungsmöglichkeiten in der Hochleistungsindustrie, hohe Frequenz, hohe Temperatur und andere Felder.



Schaufenster für Halbsilikonkarbidwafer

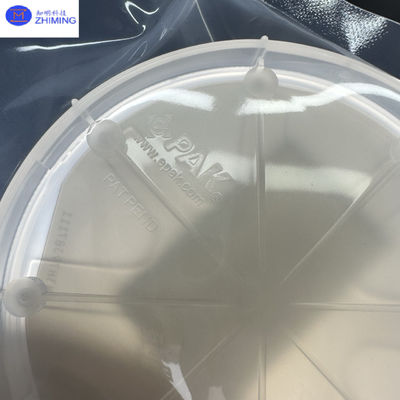

Silikonkarbid-Wafer individuell angepasste Größe Halbisolierende SiC-Wafer nahezu farblos Transparent Hochdruckbeständigkeit 0Silikonkarbid-Wafer individuell angepasste Größe Halbisolierende SiC-Wafer nahezu farblos Transparent Hochdruckbeständigkeit 1Silikonkarbid-Wafer individuell angepasste Größe Halbisolierende SiC-Wafer nahezu farblos Transparent Hochdruckbeständigkeit 2Silikonkarbid-Wafer individuell angepasste Größe Halbisolierende SiC-Wafer nahezu farblos Transparent Hochdruckbeständigkeit 3



Parameter der Silikonkarbidwafer



Siliziumkarbid ist eine Halbleiterverbindung aus Silizium und Kohlenstoff, die zum Breitband-Gap-Material gehört.die Siliziumkarbid Halbleiter hohe mechanischeDie Breitband-Lücke-Eigenschaften und die hohe thermische Stabilität ermöglichen den Einsatz von SIC-Geräten bei höheren Verbindungstemperaturen als bei Silizium.Es kann verwendet werden, um halbisolierte Halbleiterwafer aus Siliziumkarbid auf beiden Seiten zu polierenZum Beispiel sind die Prozessparameter von 4-Zoll-Karbid-Halbleiterwafern wie folgt:



Parameter für halbisolierte Halbleiterwafer aus Siliziumcarbid



100 mm 4H Halb SiC C-Grad 100 mm 4H Halb SiC-B-Grad
Typ: Halbisoliermittel Typ: Halbdämmstoff
Ausrichtung:<0001> +/- 0,5° Ausrichtung: <0001> +/- 0,5°
Stärke: 350/500 ± 25um Stärke: 350/500 ± 25um
MPD: < 50 cm-2 MPD: < 15 cm-2
Elektrische Widerstandsfähigkeit: ≥1E5 Ω.cm Elektrische Widerstandsfähigkeit: ≥1E7 Ω.cm
Oberfläche: doppelseitig poliert Oberfläche: doppelseitig poliert
Grobheit: < 0,5 nm Grobheit: < 0,5 nm



Fragen und Antworten



1- Wofür wird Siliziumcarbid verwendet?



Ein breites Bandgap-Material (WBG) kann elektrische Energie effizienter bewegen als kleinere Bandgap-Halbleiter.Leistungselektronik wie Traktionsumrichter in Elektrofahrzeugen und Gleichspannungs-/ Gleichspannungsumrichter für Ladegeräte und Klimaanlagen für Elektrofahrzeuge.





2Was ist der Unterschied zwischen SI und SiC?



MOSFETs auf Siliziumkarbidbasis (SiC) ermöglichen im Vergleich zu Versionen auf Siliziumbasis (Si) viel höhere Wirkungsgrade, obwohl es nicht immer einfach ist, zu entscheiden, wann diese Technologie die bessere Wahl ist.





3Warum ist SiC besser als Silizium?



Die Wärmeleitfähigkeit von SiC ist fast 3,5 Mal besser als die von Si, so dass es mehr Energie (Wärme) pro Flächeneinheit abgeben kannWährend die Verpackung während des Dauerbetriebs ein einschränkender Faktor sein kann, bringt die erhebliche zusätzliche Marge, die SiC bietet, zusätzliches Vertrauen in Anwendungen, die anfällig für vorübergehende thermische Ereignisse sind.
