Detailinformationen |
|||
| Bogen/Verzerrung: | ≤ 40um | Zulassung: | Produktions-Forschungs-Attrappe |
|---|---|---|---|
| EPD: | ≤ 1E10/cm2 | Widerstand: | Hoch- niedrige Widerstandskraft |
| Verunreinigung: | Freie/niedrige Verunreinigung | Oberflächenrauheit: | ≤1.2nm |
| TTV: | ≤15um | Typ: | 4H-N/4H-SEMI |
| Hervorheben: | Silikonkarbidwafer auf der Achse,4H-Siliziumkarbidwafer,Karbid-Oblate des Silikon-4inch |
||
Produkt-Beschreibung

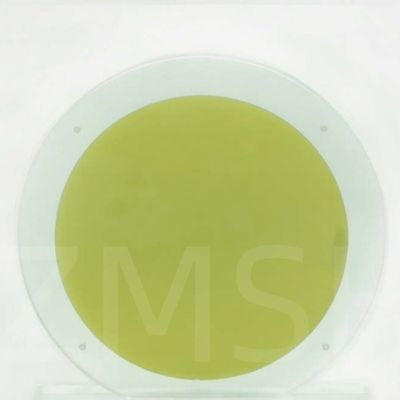

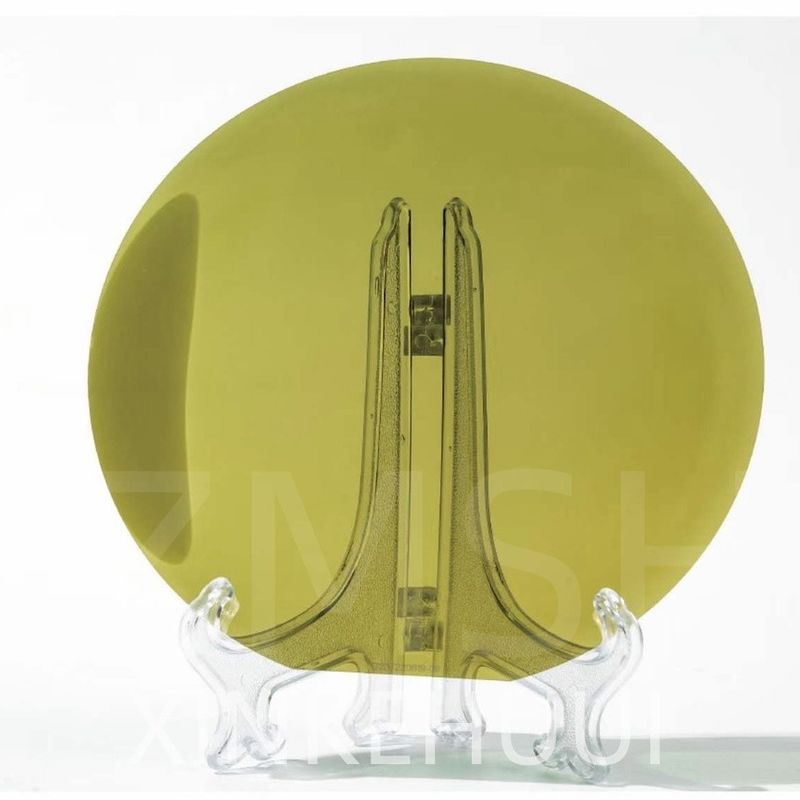

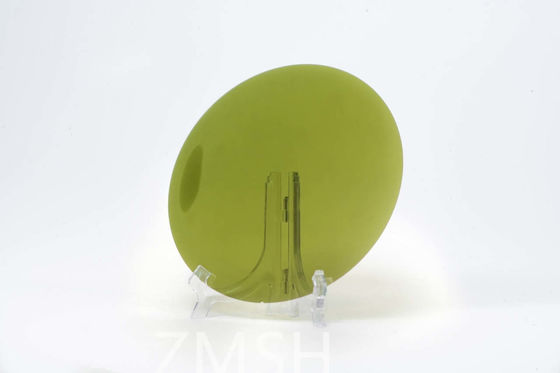

4H N Typ Semi-Typ SiC Wafer 4 Zoll DSP Produktion Forschung Dummy Grade Anpassung
Beschreibung des Produkts:
Silikonkarbidwafer wird hauptsächlich für die Herstellung von Schottky-Dioden, Metalloxid-Halbleiterfeldwirkungstransistoren, Schnittfeldwirkungstransistoren, bipolaren Schnitttransistoren,ThyristorSilicon Carbide Wafer verfügt über einen hohen/niedrigen Widerstand, um sicherzustellen, dass es die Leistung liefert, die Sie benötigen.unabhängig von den Anforderungen Ihrer BewerbungEgal, ob Sie mit Hochleistungs-Elektronik oder Low-Power-Sensoren arbeiten, unser Wafer ist der Aufgabe gewachsen.Wenn Sie also nach einem hochwertigen Silicon Carbide Wafer suchen, das außergewöhnliche Leistung und Zuverlässigkeit bietet,Wir garantieren Ihnen, dass Sie nicht von der Qualität oder Leistung enttäuscht werden.
| Zulassung | Null MPDGrade | Produktionsgrad | Schwachstelle | |
| Durchmesser | 100.0 mm +/- 0,5 mm | |||
| Stärke | 4H-N | 350 mm +/- 20 mm | 350 mm +/- 25 mm | |
| 4H-SI | 500 mm +/- 20 mm | 500 mm +/- 25 mm | ||
| Waferorientierung | Auf der Achse: <0001> +/- 0,5 Grad für 4H-SI | |||
| Außerhalb der Achse: 4,0° in Richtung <11-20> +/-0,5° für 4H-N | ||||
| Elektrische Widerstandsfähigkeit | 4H-N | 0.015 ~ 0.025 | 0.015 ~ 0.028 | |
| (Ohm-cm) | 4H-SI | >1E9 | > 1E5 | |
| Primäre flache Orientierung | {10-10} +/- 5,0 Grad | |||
| Primärflächige Länge | 32.5 mm +/- 2,0 mm | |||
| Sekundäre flache Länge | 18.0 mm +/- 2,0 mm | |||
| Sekundäre flache Ausrichtung | Silikon nach oben: 90° CW von Primärfläche +/- 5,0° | |||
| Grenze ausgeschlossen | 3 mm | |||
| LTV/TTV/Bow/Warp | 3um /5um /15um /30um | 10um /15um /25um /40um | ||
| Oberflächenrauheit | Polnische Ra < 1 nm auf der C-Fläche | |||
| CMP Ra < 0,2 nm | Ra < 0,5 nm | |||
| Durch Licht mit hoher Intensität untersuchte Risse | Keine | Keine | 1 zulässig, 2 mm | |
| Hex-Platten, die mit Licht mit hoher Intensität überprüft werden | Kumulative Fläche ≤ 0,05% | Kumulative Fläche ≤0,1 % | ||
| Polytypbereiche, die mit Licht mit hoher Lichtstärke untersucht werden | Keine | Keine | Kumulative Fläche ≤ 3% | |
| durch Licht mit hoher Intensität untersuchte Kratzer | Keine | Keine | Kumulative Länge≤1x Waferdurchmesser | |
| Kantensplitterung | Keine | Keine | 5 zulässig, jeweils ≤ 1 mm | |
| Oberflächenbelastung nach Prüfung durch Licht mit hoher Intensität | Keine | |||
Charakter:
1. starke Hochtemperaturstabilität: Silikonkarbidwafer weisen eine extrem hohe Wärmeleitfähigkeit und chemische Trägheit auf,mit einem Durchmesser von mehr als 20 mm,.
2Hohe mechanische Festigkeit: Silikonkarbidwafer haben eine hohe Steifigkeit und Härte, wodurch sie hohen Spannungen und schweren Lasten standhalten können.
3. Ausgezeichnete elektrische Eigenschaften: Siliziumkarbidwafer haben im Vergleich zu Siliziummaterialien überlegene elektrische Eigenschaften mit hoher elektrischer Leitfähigkeit und Elektronenmobilität.
4• Ausgezeichnete optische Leistung: Silikonkarbidwafer weisen eine gute Transparenz und eine starke Strahlungsbeständigkeit auf.
Wachstum von Einzelkristallen von Siliziumkarbid:
1. Wechselrichter, Gleichspannungsumrichter und Ladegeräte für Elektrofahrzeuge: Diese Anwendungen erfordern eine große Anzahl von Leistungsmodulen.Siliziumkarbid-Geräte erhöhen die Reichweite und die Ladezeit von Elektrofahrzeugen erheblich.
2. Silikonkarbid-Stromgeräte für Anwendungen in erneuerbaren Energien: Silikonkarbid-Stromgeräte, die in Wechselrichtern für Solar- und Windenergieanwendungen verwendet werden, verbessern die Energieverwertung.die Bereitstellung effizienterer Lösungen für CO2-Peaking und CO2-Neutralität.
3. Hochspannungsanwendungen wie Hochgeschwindigkeitsbahnen, U-Bahnsysteme und Stromnetze: Systeme in diesen Bereichen erfordern hohe Spannungstoleranz, Sicherheit und Betriebseffizienz.Leistungseinrichtungen auf der Grundlage von Siliziumkarbid-Epitaxie sind die optimale Wahl für die oben genannten Anwendungen.
4Hochleistungs-HF-Geräte für die 5G-Kommunikation: Diese Geräte für den 5G-Kommunikationssektor erfordern Substrate mit hoher Wärmeleitfähigkeit und Isolierfähigkeit.Dies erleichtert die Realisierung höherer GaN-Epitaxialstrukturen.
Häufige Fragen:
F: Was ist der Unterschied zwischen 4H-SiC und SiC?
A: 4H-Siliziumkarbid (4H-SiC) zeichnet sich durch seine breite Bandbreite, seine hervorragende thermische Stabilität und seine bemerkenswerten elektrischen und mechanischen Eigenschaften als überlegener Polytyp von SiC aus.
F: Wann sollte SiC angewendet werden?
A: Wenn Sie jemanden oder etwas in Ihrer Arbeit zitieren wollen und feststellen, dass das Quellmaterial einen Rechtschreib- oder Grammatikfehler enthält,Sie verwenden sic, um den Fehler zu bezeichnen, indem Sie ihn direkt nach dem Fehler setzen.
F: Warum 4H SiC?
A: 4H-SiC wird für die meisten Elektronikanwendungen vorzugsweise gegenüber 6H-SiC verwendet, da es eine höhere und isotrope Elektronenmobilität hat als 6H-SiC.
