SIC quadratisches Substrat 5×5 10×10 350um Abseits der Achse: 2,0°-4,0° nach vorne

Abstrakt des quadratischen Substrats von SIC

Die Quadratsubstrate aus Siliziumcarbid (SiC) sind kritische Materialien in fortgeschrittenen Halbleitergeräten, insbesondere in Hochleistungs- und Hochfrequenzanwendungen.hohe Abbruchspannung, und breite Bandbreite machen es zu einer idealen Wahl für Leistungselektronik der nächsten Generation, insbesondere in rauen Umgebungen.Die quadratische Form dieser Substrate erleichtert eine effiziente Verwendung bei der Herstellung von Geräten und gewährleistet die Kompatibilität mit verschiedenen VerarbeitungsanlagenDarüber hinaus werden SiC-Substrate mit Winkeln außerhalb der Achse von 2,0° bis 4,0° weit verbreitet zur Verbesserung der Qualität der epitaxialen Schicht eingesetzt, indem Defekte wie Mikropippen und Verwerfungen reduziert werden.Diese Substrate spielen auch eine zentrale Rolle bei der Entwicklung von Hochleistungsdioden, Transistoren und andere elektronische Komponenten, bei denen hohe Effizienz und Zuverlässigkeit von größter Bedeutung sind.SiC-Quadratsubstrate bieten vielversprechende Lösungen in Sektoren wie ElektrofahrzeugenDie laufende Forschung konzentriert sich auf die Optimierung der Produktion von SiC-Substraten, um Kosten zu senken und die Materialleistung zu verbessern.Diese Zusammenfassung beschreibt die Bedeutung von SiC-Quadratsubstraten und unterstreicht ihre Rolle bei der Weiterentwicklung moderner Halbleitertechnologien.

Eigenschaften des quadratischen Substrats SIC

Die Eigenschaften eines Quadratsubstrats aus Siliziumcarbid (SiC) sind für seine Leistung in Halbleiteranwendungen von entscheidender Bedeutung.

1. Breite Bandbreite (3,26 eV): SiC hat eine viel größere Bandbreite als Silizium, so dass es bei höheren Temperaturen, Spannungen und Frequenzen funktionieren kann, ohne die Leistung zu beeinträchtigen.

2. Hohe Wärmeleitfähigkeit (3,7 W/cm·K): Die hervorragende Wärmeleitfähigkeit von SiC ermöglicht eine wirksame Wärmeableitung und macht es ideal für Anwendungen mit hoher Leistung.

3. Elektrofeld mit hoher Auflösung (3 MV/cm): SiC kann höheren elektrischen Feldern standhalten als Silizium, was für Hochspannungsgeräte von entscheidender Bedeutung ist, wodurch das Ausfallrisiko verringert und die Effizienz verbessert wird.

4. Hohe Elektronenmobilität (950 cm2/V·s): Obwohl SiC etwas niedriger als Silizium ist, bietet es immer noch eine gute Elektronenmobilität und ermöglicht so schnellere Schaltgeschwindigkeiten in elektronischen Geräten.

5. Mechanische Härte: SiC ist ein extrem hartes Material mit einer Mohs-Härte von etwa 9.5, wodurch es sehr verschleißbeständig und in der Lage ist, die strukturelle Integrität unter extremen Bedingungen zu bewahren.

6. Chemische Stabilität: SiC ist chemisch inert, oxidations- und korrosionsbeständig und daher für harte chemische und ökologische Bedingungen geeignet.

7. Winkel außerhalb der Achse: Viele SiC-Substrate haben einen Abschnitt (z. B. 2,0°-4,0°) zur Verbesserung des Wachstums der epitaxialen Schicht und zur Verringerung von Defekten wie Mikropippen und Verwerfungen in der Kristallstruktur.

8. Niedrige Defektdichte: SiC-Substrate von hoher Qualität weisen eine geringe Dichte an Kristallfehlern auf, was die Leistungsfähigkeit und Zuverlässigkeit elektronischer Geräte verbessert.

Diese Eigenschaften machen SiC-Quadratsubstrate ideal für Anwendungen in der Leistungselektronik, Elektrofahrzeugen, Telekommunikation und erneuerbaren Energiesystemen.bei denen hohe Effizienz und Langlebigkeit unerlässlich sind.

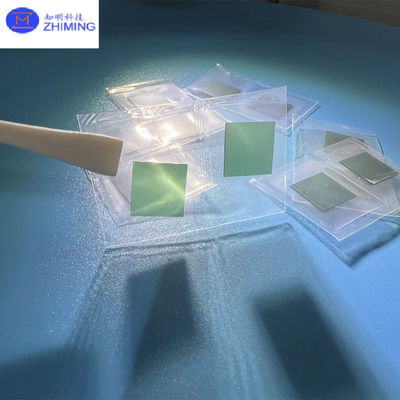

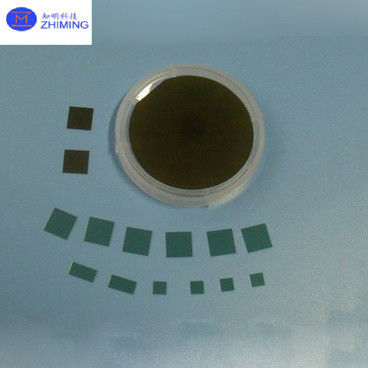

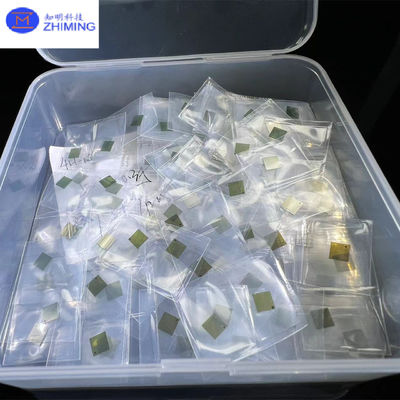

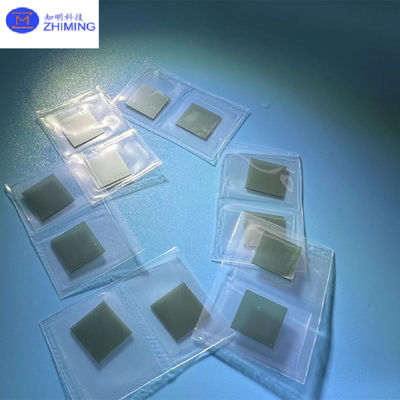

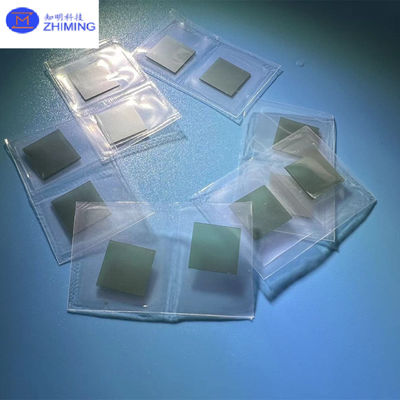

SIC quadratische Substrat echte Fotos

Wirkliche Anwendungen von SIC-Quadrat-Substraten

Quadratische Substrate aus Siliziumcarbid (SiC) haben in verschiedenen Hightech-Industrien Anwendungen in der realen Welt gefunden, hauptsächlich aufgrund ihrer außergewöhnlichen thermischen, elektrischen und mechanischen Eigenschaften.Einige der wichtigsten Anwendungen sind:

1.Leistungselektronik:

• Hochleistungsgeräte:SiC-Quadratsubstrate werden in der Herstellung von Hochleistungsgeräten wie MOSFETs, IGBTs und Schottky-Dioden verwendet.Vor allem in Bereichen, in denen ein hoher Effizienz, Zuverlässigkeit und Leistung sind entscheidend, beispielsweise bei industriellen Stromversorgungen und Solarumrichtern.
• Elektrofahrzeuge (EV):SiC-basierte Leistungselektronik wird zunehmend in Antriebssystemen von Elektrofahrzeugen (EV) eingesetzt, einschließlich Bordladegeräten, Wechselrichtern und Antriebskomponenten.Die verbesserte Effizienz und die geringere Wärmeerzeugung ermöglichen ein leichteres, kompaktere Systeme mit besserer Energieverbrauch.

2.Erneuerbare Energien:

• Solarumrichter:SiC-Substrate verbessern die Leistung von Solarumrichtern, indem sie eine effizientere Umwandlung von Gleichstrom in Wechselstrom ermöglichen, was für die Optimierung der Leistung von Solaranlagen von entscheidender Bedeutung ist.
• Windkraftanlagen:SiC-basierte Leistungsmodule werden in Windkraftanlagen verwendet, um die Energieumwandlung zu steuern und einen effizienten und zuverlässigen Betrieb auch unter hohen Belastungsbedingungen zu gewährleisten.

3.Telekommunikation:

• 5G-Infrastruktur:SiC-Substrate werden in Hochfrequenz-Hochleistungs-HF-Geräten verwendet, die den Einsatz von 5G-Netzwerken unterstützen.Ihre Fähigkeit, hohe Frequenzen ohne erhebliche Verluste zu bewältigen, macht sie ideal für die nächste Generation von Kommunikationssystemen.

4.Luftfahrt und Verteidigung:

• Radarsysteme:SiC-Substrate werden in fortgeschrittenen Radarsystemen eingesetzt, wo Hochfrequenzbetrieb und Leistungsmanagement entscheidend sind.Die Robustheit des Materials sorgt auch für eine Leistungsfähigkeit bei extremen Temperaturen und rauen Bedingungen.
• Satelliten- und Raumfahrtanwendungen:Die thermische Stabilität und Strahlungsbeständigkeit von SiC machen es für Satelliten und andere Raumfahrtanwendungen geeignet, bei denen Materialien extremen Bedingungen ausgesetzt sind.

5.Industrieanwendungen:

• Motorantriebe:SiC-Substrate werden in Motorantriebe für industrielle Maschinen integriert, wodurch die Effizienz verbessert und der Energieverbrauch reduziert wird, insbesondere in Anwendungen mit hoher Nachfrage wie Robotik und Automatisierung.
• HVAC-Systeme:SiC-basierte Leistungselektronik wird auch in HVAC-Systemen zur Steigerung der Energieeffizienz und Senkung der Betriebskosten eingesetzt.

6.Medizinische Geräte:

• Bildgebungs- und Diagnosetools:SiC-Substrate tragen dazu bei, die hohe Leistungsfähigkeit fortschrittlicher medizinischer Bildgebungsausrüstungen wie MRT-Maschinen und CT-Scanner zu erreichen, indem sie ein präzises und effizientes Strommanagement ermöglichen.

7.Eisenbahnverkehr:

• Elektrische Züge:Die SiC-Technologie wird in den Traktionssystemen von Elektrozügen eingesetzt, wo der Bedarf an kompakten, effizienten Antriebssystemen, die hohe Belastungen bewältigen können, entscheidend ist.SiC-basierte Wechselrichter und -umwandler tragen zu energieeffizienteren und schnelleren Zügen bei.

Diese Anwendungen zeigen die Vielseitigkeit und Wirkung von SiC-Quadrat-Substraten bei der Bereitstellung leistungsstarker, energieeffizienter Lösungen in verschiedenen Branchen.

Fragen und Antworten

F: Was sind SiC-Substrate?

A:SiC-Wafer und -Substrate sindSpezialmaterialien aus Siliziumcarbid, die in der Halbleitertechnik verwendet werden, eine Verbindung, die für ihre hohe Wärmeleitfähigkeit, ihre ausgezeichnete mechanische Festigkeit und ihre große Bandbreite bekannt ist.
