Detailinformationen |
|||
| Typ: | 4H/6H-P 3C-N | TTV/Bow/Warp: | Bei der Verwendung von Folien mit einem Durchmesser von ≤ 2,5 μm/≤ 5 μm/≤ 15 μm/≤ 30 μm |
|---|---|---|---|
| Zulassung: | Produktions-Forschungs-Attrappe | Durchmesser: | 5 × 5 mm ± 0,2 mm und 10 × 10 mm ± 0,2 mm |
| Stärke: | 350 μm±25 μm | Oblaten-Orientierung: | Außerhalb der Achse: 2,0°-4,0° nach 112 0 ± 0,5° für 4H/6H-P, auf der Achse: 111 ± 0,5° für 3 |
| Widerstand: | 4H/6H-P ≤0,1 Ωcm 3C-N ≤0,8 mΩ•cm | Rand-Ausschluss: | 3 Millimeter |
| Hervorheben: | 3C-N SiC-Wafer,4H-P SiC-Wafer,6H-P SiC-Wafer |
||
Produkt-Beschreibung
5×5mm 10×10mm SiC-Wafer 4H-P 6H-P 3C-N Typ Produktionstyp Forschungstyp Dummy-Typ
Beschreibung von 5×5 mm und 10×10 mm SiC-Wafer:
5 × 5 mm und 10 × 10 mm Siliziumkarbid (SiC) -Wafer sind kleine Substrate, die in verschiedenen Halbleiteranwendungen eine entscheidende Rolle spielen.Häufig in kompakten elektronischen Geräten verwendet, bei denen der Platz begrenzt istDiese SiC-Wafer sind wesentliche Komponenten bei der Herstellung elektronischer Geräte, Leistungselektronik, Optoelektronik und Sensoren.Ihre spezifischen Größen entsprechen den unterschiedlichen Anforderungen hinsichtlich der Platzbeschränkungen., Versuchsbedürfnisse und Produktionsskalierbarkeit.und Hersteller nutzen diese SiC-Wafer, um hochmoderne Technologien zu entwickeln und die einzigartigen Eigenschaften von Siliziumcarbid für eine Vielzahl von Anwendungen zu erforschen..
Die Zeichen von 5×5 mm und 10×10 mm SiC-Wafer:
4H-P Typ SiC:
Hohe Elektronenmobilität.
Geeignet für Hochleistungs- und Hochfrequenzanwendungen.
Ausgezeichnete Wärmeleitfähigkeit.
Ideal für Hochtemperaturoperationen.
6H-P Typ SiC:
Gute mechanische Festigkeit.
Hohe Wärmeleitfähigkeit.
Verwendet bei hoher Leistung und hohen Temperaturen.
Geeignet für elektronische Geräte in rauen Umgebungen.
3C-N Typ SiC:
Vielseitig für Elektronik und Optoelektronik.
Kompatibel mit Silizium-Technologie.
Geeignet für integrierte Schaltungen.
Bietet Möglichkeiten für Breitbandelektronik
Die Form von 5×5 mm und 10×10 mm SiC-Wafer:
| Zulassung | Produktionsgrad (P-Klasse) |
Forschungsgrad (R-Klasse) |
Schwachstelle (Grad D) |
|
| Primäre flache Orientierung | 4H/6H-P | {10-10} ±5,0° | ||
| 3C-N | {1-10} ±5,0° | |||
| Primärflächige Länge | 15.9 mm ±1,7 mm | |||
| Sekundäre flache Länge | 8.0 mm ±1,7 mm | |||
| Sekundäre flache Ausrichtung | Silikon nach oben: 90° CW. von Prime flat ±5,0° | |||
| Grobheit | Polnische Ra≤1 nm CMP Ra≤0,2 nm |
|||
| Ränder Risse Durch Licht mit hoher Intensität |
Keine | 1 zulässig, ≤ 1 mm | ||
| Hex-Platten Durch Licht mit hoher Intensität |
Kumulative Fläche ≤ 1 % | Kumulative Fläche ≤ 3 % | ||
| Polytypische Gebiete Durch Licht mit hoher Intensität |
Keine | Kumulative Fläche ≤ 2 % | Kumulative Fläche ≤ 5% | |
| Silikon-Flächenkratzungen Durch Licht mit hoher Intensität |
3 Kratzer auf 1 × Wafer Durchmesser kumulative Länge |
5 Kratzer auf 1 × Wafer Durchmesser kumulative Länge |
8 Kratzer bis 1 × Waferdurchmesser kumulierte Länge |
|
| Edge Chips hoch Nach Intensität Licht |
Keine | 3 zulässig, jeweils ≤ 0,5 mm | 5 zulässig, jeweils ≤ 1 mm | |
| Kontamination der Siliziumoberfläche Durch hohe Intensität |
Keine | |||
| Verpackung | Mehrfachwafer-Kassette oder Einfachwaferbehälter | |||

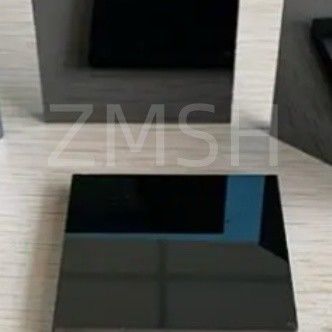

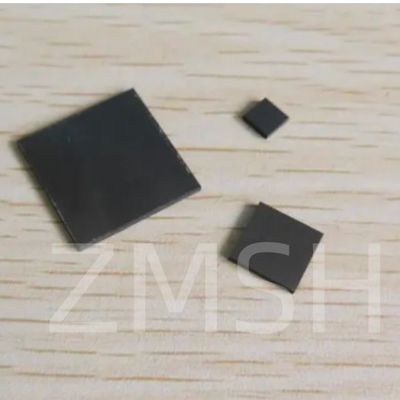

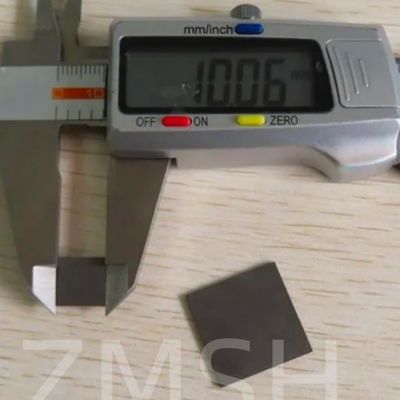

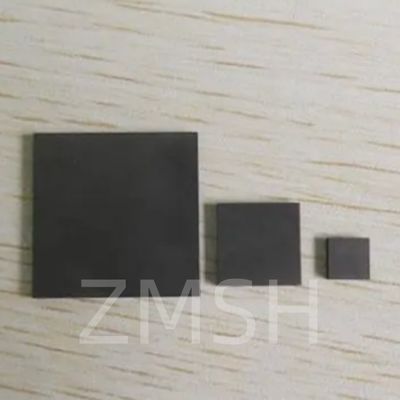

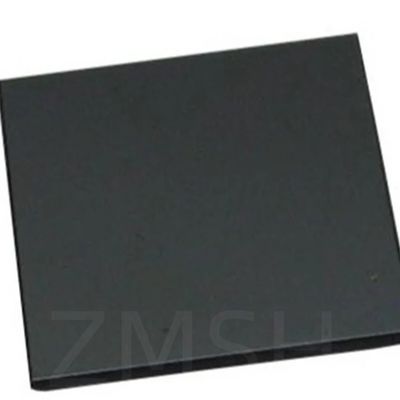

Das physikalische Foto von 5×5mm und 10×10mm SiC-Wafer:
Die Anwendung von 5×5 mm und 10×10 mm SiC-Wafer:
4H-P Typ SiC:
Hochleistungselektronik: Wird in Leistungsdioden, MOSFETs und Hochspannungsrichtern verwendet.
HF- und Mikrowellengeräte: Geeignet für Hochfrequenzanwendungen.
Hochtemperaturumgebungen: Ideal für Luft- und Raumfahrt- und Automobilsysteme.
6H-P Typ SiC:
Leistungselektronik: In Schottky-Dioden, Leistungs-MOSFETs und Thyristor für Hochleistungsanwendungen verwendet.
Hochtemperaturelektronik: Geeignet für Elektronik in rauen Umgebungen.
3C-N Typ SiC:
Integrierte Schaltungen: Ideal für ICs und MEMS aufgrund der Kompatibilität mit Siliziumtechnologie.
Optoelektronik: Wird in LEDs, Photodetektoren und Sensoren verwendet.
Biomedizinische Sensoren: In biomedizinischen Geräten für verschiedene Anwendungen verwendet.
Die AnwendungBilder von 5×5 mm und 10×10 mm SiC-Wafer:
Häufige Fragen:
1.F: Was ist der Unterschied zwischen 3C und 4H-SiC?
A:Im Allgemeinen ist 3C-SiC als niedertemperaturstabiler Polytyp bekannt, während 4H- und 6H-SiC als hochtemperaturstabile Polytyp bekannt sind.die eine relativ hohe Temperatur benötigen und die Menge der Defekte der Epitaxialschicht mit dem Cl/Si-Verhältnis korrelieren.
