Detailinformationen |
|||
| Waferdurchmesser: | 8 Zoll (200 mm) | Kristallstruktur: | 4H-N-Typ (sechseckiges Kristallsystem) |
|---|---|---|---|
| Dopingart: | N-Typ (Stickstoff-Doppiert) | Bandgap: | 3.23 eV |
| Elektronenmobilität: | 800 ‰ 1000 cm2/V·s | Wärmeleitfähigkeit: | 120-150 W/m·K |
| Oberflächenrauheit: | < 1 nm (RMS) | Härte: | Mohs-Härte 9.5 |
| Waferdicke: | 500 ± 25 μm | Widerstand: | 0.01 10 Ω·cm |
| Hervorheben: | SiC-Wafer für die Forschung,8 Zoll SiC Wafer,4H-N SiC-Wafer |
||
Produkt-Beschreibung
8 Zoll 4H-N SiC-Wafer, Dicke 500±25μm oder individuell angepasst, N-Doped, Dummy, Produktions- und Forschungsgrad
8 Zoll 4H-N Typ SiC Wafer Abstrakt
Das 8-Zoll-Siliziumkarbid (SiC) -Wafer des Typs 4H-N ist ein hochmodernes Material, das in der Leistungselektronik und in fortschrittlichen Halbleiteranwendungen weit verbreitet ist.insbesondere der 4H-Polytyp, ist für seine überlegenen physikalischen und elektrischen Eigenschaften, einschließlich einer breiten Bandbreite von 3,26 eV, hoher Wärmeleitfähigkeit und außergewöhnlicher Abbruchspannung, sehr geschätzt.Diese Eigenschaften machen es ideal für hohe Leistung, Hochtemperatur- und Hochfrequenzgeräte.
DieN-DopingEinführung von Spenderverunreinigungen wie Stickstoff, Verbesserung der elektrischen Leitfähigkeit der Wafer und präzise Kontrolle ihrer elektronischen Eigenschaften.Dieses Doping ist unerlässlich für die Herstellung fortschrittlicher Energiegeräte wie MOSFETs.Die 8-Zoll-Wafergröße markiert einen bedeutenden Meilenstein in der SiC-Wafer-Technologie.Erhöhung des Ertrags und Kosteneffizienz für die Großproduktion, die Anforderungen von Branchen wie Elektrofahrzeugen, erneuerbaren Energiesystemen und industrieller Automatisierung erfüllen.
Eigenschaften der SiC-Wafer des 8 Zoll großen Typs 4H-N
Grundlegende Eigenschaften
1.Wafergröße: 8 Zoll (200 mm), eine Standardgröße für die Großproduktion, die häufig bei der Herstellung leistungsstarker Halbleitergeräte verwendet wird.
2.Kristallstruktur: 4H-SiC, das zum hexagonalen Kristallsystem gehört. 4H-SiC bietet hohe Elektronenmobilität und eine ausgezeichnete Wärmeleitfähigkeit, was es ideal für Hochfrequenz- und Hochleistungsanwendungen macht.
3.Dopingart: N-Typ (Stickstoffdoped), bietet Leitfähigkeit für Leistungseinrichtungen, HF-Geräte, optoelektronische Geräte usw.
Elektrische Eigenschaften
1- Das ist Bandgap.: 3,23 eV, die eine große Bandbreite bieten, die einen zuverlässigen Betrieb in Umgebungen mit hoher Temperatur und hoher Spannung gewährleistet.
2Elektronenmobilität: 800~1000 cm2/V·s bei Raumtemperatur, um einen effizienten Ladungstransport zu gewährleisten, geeignet für Hochleistungs- und Hochfrequenzanwendungen.
3- Ein elektrisches Feld.: > 2,0 MV/cm, was darauf hindeutet, dass die Wafer hohe Spannungen aushalten kann und somit für Hochspannungsanwendungen geeignet ist.
Thermische Eigenschaften
1.Wärmeleitfähigkeit: 120150 W/m·K, wodurch eine wirksame Wärmeableitung bei Anwendungen mit hoher Leistungsdichte ermöglicht und Überhitzung verhindert wird.
2Koeffizient der thermischen Ausdehnung: 4.2 × 10−6 K−1, ähnlich dem Silizium, was es mit anderen Materialien wie Metallen kompatibel macht und thermische Missverhältnisse reduziert.
Mechanische Eigenschaften
1.Härte: SiC hat eine Mohs-Härte von 9.5, nur hinter dem Diamanten, was es sehr widerstandsfähig gegen Verschleiß und Beschädigung unter extremen Bedingungen macht.
2Oberflächenrauheit: üblicherweise weniger als 1 nm (RMS), um eine glatte Oberfläche für die hochpräzise Halbleiterverarbeitung zu gewährleisten.
Chemische Stabilität
1Korrosionsbeständigkeit: Ausgezeichnete Beständigkeit gegen starke Säuren, Basen und raue Umgebungen, die eine langfristige Stabilität unter anspruchsvollen Bedingungen gewährleistet.

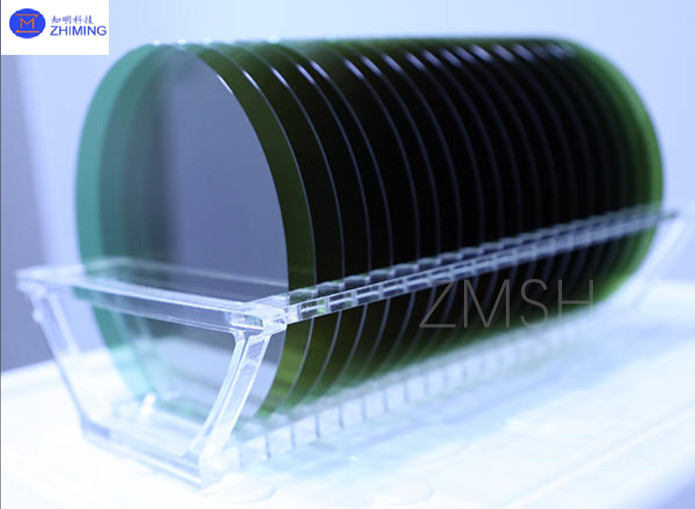

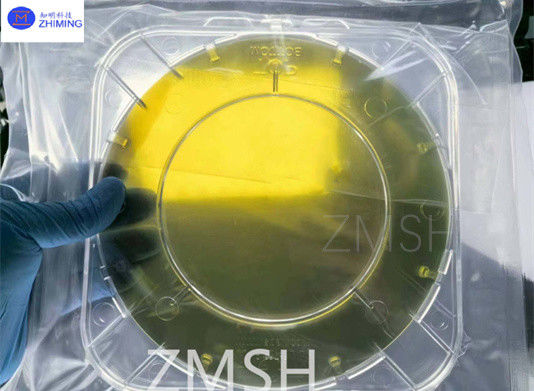

8 Zoll 4H-N Typ SiC Wafer Bild
8 Zoll 4H-N Typ SiC Wafer Anwendung
1.Leistungselektronik: Weit verbreitet in der Stromversorgung MOSFETs, IGBTs, Schottky-Dioden usw. für Anwendungen wie Elektrofahrzeuge, Stromumwandlung, Energiemanagement und Solarenergie.
2.RF und Hochfrequenzanwendungen: Verwendet in 5G-Basisstationen, Satellitenkommunikation, Radarsystemen und anderen Hochfrequenz-Anwendungen mit hoher Leistung.
3.Optoelektronik: Verwendet in blauen und ultravioletten LEDs und anderen optoelektronischen Geräten.
4.Automotive Elektronik: Verwendet in Batteriemanagementsystemen (BMS) für Elektrofahrzeuge, Leistungssteuerungssystemen und anderen Anwendungen im Automobilbereich.
5.Erneuerbare Energien: Verwendet in hocheffizienten Wechselrichter und Energiespeichersystemen, um die Effizienz der Energieumwandlung zu erhöhen.
