6-Zoll-leitfähige Einzelkristall-SIC auf polykristallinem SIC-Kompositsubstrat
Produktdetails:
Herkunftsort: | China |
Markenname: | ZMSH |
Zahlung und Versand AGB:
Minimum Order Quantity: | 1 |
---|---|
Preis: | undetermined |
Packaging Details: | foamed plastic+carton |
Delivery Time: | 4weeks |
Payment Terms: | T/T |
Versorgungsmaterial-Fähigkeit: | 1pcs/month |
Detailinformationen |
|||
Art der Ware: | Einzelkristallene SiC-Epitaxialwafer (Verbundsubstrat) | Wafer Size: | 6 inches (150 mm) |
---|---|---|---|
Substrat-Art: | Polykristallines SiC-Verbundwerkstoff | Crystal Structure: | 4H-SiC or 6H-SiC Single Crystal |
Hervorheben: | 6-Zoll-Siliziumkarbid-Wafer,Einzelkristall-Siliziumkarbid-Wafer |
Produkt-Beschreibung
Die 6-Zoll-leitfähige Einzelkristall-SiC auf polykristallinem SiC-Verbundsubstrat
Zusammenfassung des 6-Zoll-leitenden Einkristall-SiC auf polykristallinem SiC-VerbundsubstratE
Die6-Zoll-leitendes Einzelkristall SiC auf PolykristallDas lineare SiC-Verbundsubstrat ist eine neue Art von Halbleiter-Substratstruktur.
Sein Kern besteht darin, einen einkristallischen leitfähigen dünnen SiC-Film auf ein polykristallines Siliziumcarbid (SiC) -Substrat zu binden oder epitaxial zu wachsen.Seine Struktur verbindet die hohen Leistungsmerkmale von SiC mit einem Kristall (z. B. hohe Trägermobilität und geringe Defektdichte) mit den Vorteilen von polykristallinen SiC-Substraten mit niedrigen Kosten und großen Größen.
Es eignet sich für die Herstellung von Hochleistungs- und Hochfrequenzgeräten und ist besonders wettbewerbsfähig bei kostengünstigen Anwendungen.Polycrystalline SiC-Substrate werden durch Sinterverfahren hergestellt, was die Kosten senkt und größere Größen (z. B. 6 Zoll) ermöglicht, aber ihre Kristallqualität ist schlechter und nicht direkt für Hochleistungsgeräte geeignet.
Attributtabelle, technische Merkmale und Vorteile vonDie 6-Zoll-leitfähige Einzelkristall-SiC auf polykristallinem SiC-Verbundsubstrat
Attribute-Tabelle
Artikel 1 | Spezifikation |
Art der Ware | Einzelkristallene SiC-Epitaxialwafer (Verbundsubstrat) |
Wafergröße | 6 Zoll (150 mm) |
Substratart | Polykristallines SiC-Verbundwerkstoff |
Substratdicke | 600 μm |
Substratwiderstandsfähigkeit | < 0,02 Ω·cm (leitender Typ) |
Polykristalline Korngröße | 50 ‰ 200 μm |
Epitaxialschichtdicke | 5 ̊15 μm (anpassen) |
Epitaxialschicht Dopingart | N-Typ / P-Typ |
Trägerkonzentration (Epi) | 1 × 1015 1 × 1019 cm−3 (optional) |
Oberflächenrauheit der Epitaxie | < 1 nm (AFM, 5 μm × 5 μm) |
Oberflächenorientierung | 4° abseits der Achse (4H-SiC) oder optional |
Kristallstruktur | 4H-SiC oder 6H-SiC Einzelkristall |
Schraubschraubverzerrungsdichte (TSD) | < 5 × 104 cm−2 |
Densität der Verlagerung der Basalebene (BPD) | < 5 × 103 cm−2 |
Morphologie der Schrittströmung | Klar und regelmäßig |
Oberflächenbehandlung | Poliert (Epi-bereit) |
Verpackung | Einfach gefüllter Waferbehälter, vakuumversiegelt |
Technische Merkmale und Vorteile
Hohe Leitfähigkeit:
Einkristallene SiC-Folien erreichen durch Doping (z. B. Stickstoff-Doping für den n-Typ) einen geringen Widerstand (< 10−3 Ω·cm), wodurch die Anforderungen an Leistungseinrichtungen mit geringem Verlust erfüllt werden.
Hochwärmeleitfähigkeit:
SiC hat eine mehr als dreimal höhere Wärmeleitfähigkeit als Silizium und ermöglicht eine effektive Wärmeableitung für hochtemperaturbedingte Umgebungen wie EV-Wechselrichter.
Hochfrequenzmerkmale:
Die hohe Elektronenmobilität von Einkristall-SiC unterstützt die Hochfrequenzschaltung, einschließlich 5G-HF-Geräten.
Kostenreduzierung durch polykristalline Substrate:
Polykristalline SiC-Substrate werden durch Pulversinterung hergestellt, kostet nur etwa 1/5 bis 1/3 der Einkristall-Substrate, und skalierbar auf 6 Zoll oder größere Größen.
Technik der heterogenen Bindung:
Hochtemperatur- und Hochdruckbindungsprozesse ermöglichen eine Bindung auf atomarer Ebene zwischen SiC-Einkristallen und den polykristallinen Substrat-Schnittstellen,Vermeidung häufiger Defekte beim traditionellen epitaxialen Wachstum.
Verbesserte mechanische Festigkeit:
Die hohe Zähigkeit von polykristallinen Substraten kompensiert die Bruchbarkeit von Einkristall-SiC und erhöht die Zuverlässigkeit des Geräts.

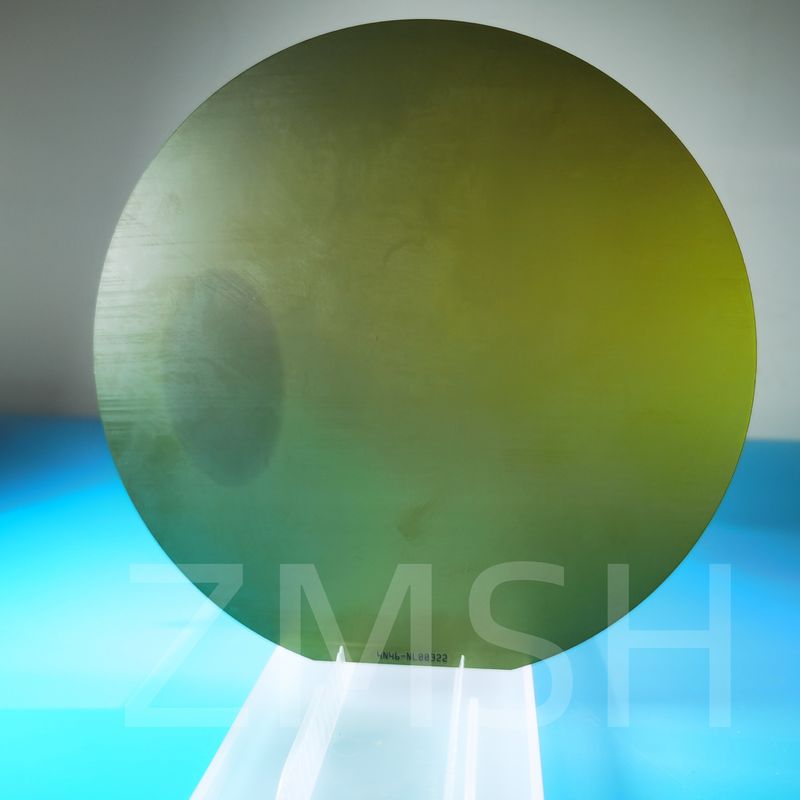

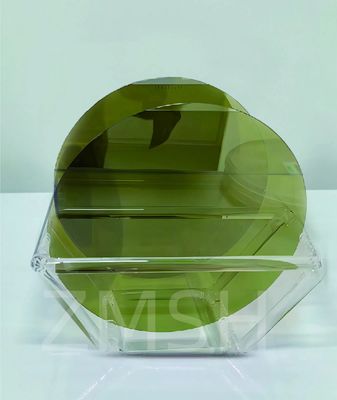

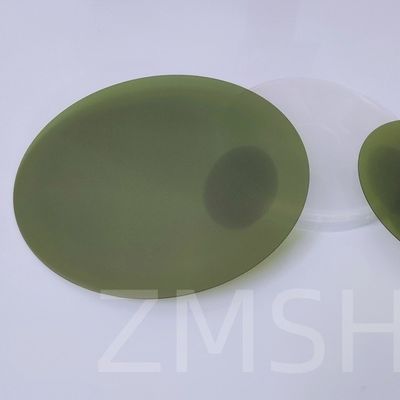

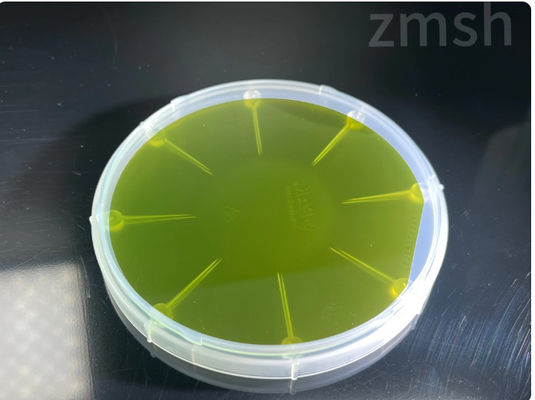

Physische Bilddarstellung
Herstellungsprozess des 6-Zoll-leitenden Einkristall-SiC auf polykristallinem SiC-Verbundsubstrat
Polycrystalline SiC-Substratpräparate
Silikonkarbidpulver wird über hochtemperatures Sintern in polykristalline Substrate (~ 6 Zoll) gebildet.
Einkristallisierter SiC-Film:
Einkristallene SiC-Schichten werden auf dem polykristallinen Substrat mit chemischer Dampfdeposition (CVD) oder physikalischem Dampftransport (PVT) epitaxial angebaut.
Bindungstechnik:
Die Bindung auf atomarer Ebene an Einkristall- und Polykristall-Schnittstellen erfolgt durch Metallbindung (z. B. Silberpaste) oder direkte Bindung (DBE).
Aufgeklärung
Das Hochtemperaturbrennen optimiert die Schnittstellenqualität und reduziert den Kontaktwiderstand.
Kernanwendungsbereiche vondas 6-Zoll-leitende Einkristall-SiC auf einem polykristallinen SiC-Verbundsubstrat
Neue Energiefahrzeuge
- Hauptumrichter: Leitfähige SiC-MOSFET mit einem Kristall verbessern die Wirkungsfähigkeit des Umrichter (Verluste um 5% bis 10% reduzieren) und reduzieren Größe und Gewicht. - On-Board-Ladegeräte (OBC):Hochfrequenzschaltfunktionen verkürzen die Ladezeiten und unterstützen 800-Volt-Hochspannungsplattformen.
Industrielle Stromversorgung und Photovoltaik
- Hochfrequenzumrichter: Höhere Umwandlungseffizienz (> 98%) in PV-Systemen erreichen und so die Gesamtkosten des Systems senken.
- Intelligente Netze: Verringerung der Energieverluste in Hochspannungs-Gleichstrom-Übertragungsmodulen (HVDC).
Luft- und Raumfahrt
- Strahlungsfähige Geräte: Die Strahlungsbeständigkeit von SiCCrystallen eignet sich für Satelliten-Strommanagementmodule.
- MotorenSensoren: HochtemperaturToleranz (> 300°C) vereinfacht die Konstruktion des Kühlsystems.
Funk und Kommunikation
- 5G-Millimeterwellen-Geräte: Einkristall-SiC-basierte GaN-HEMTs liefern eine hohe Frequenz und eine hohe Leistung.
- Satellitenkommunikation: Polykristalline Substrate mit Schwingungsbeständigkeit, die sich an raue Weltraumbedingungen anpassen.
Fragen und Antworten
- Was ist das?Wie leitfähig ist ein 6-Zoll-leitendes Einzelkristall-SiC auf einem polykristallinen SiC-Verbundsubstrat?
A:Quelle der Leitfähigkeit: Die Leitfähigkeit von Einkristall SiC wird hauptsächlich durch Doping mit anderen Elementen (wie Stickstoff oder Aluminium) erreicht.mit unterschiedlicher elektrischer Leitfähigkeit und Trägerkonzentration.
Einfluss von polykristallinem SiC: Polykristallines SiC weist aufgrund von Gitterfehlern und Diskontinuitäten, die seine leitfähigen Eigenschaften beeinträchtigen, typischerweise eine geringere Leitfähigkeit auf.in einem Verbundsubstrat, kann der polykristalline Teil eine gewisse Hemmung der Gesamtleitfähigkeit haben.
Vorteile der Verbundstruktur:Durch die Kombination von leitfähigem Einzelkristall-SiC mit polykristallinem SiC kann die allgemeine Hochtemperaturbeständigkeit und mechanische Festigkeit des Materials möglicherweise verbessert werden, während gleichzeitig die gewünschte Leitfähigkeit durch optimiertes Design in bestimmten Anwendungen erreicht wird.
Anwendungsmöglichkeiten: This composite structure is often used in high-power electronic devices and high-temperature environments because its excellent thermal and electrical conductivity make it suitable for operation under extreme conditions.
