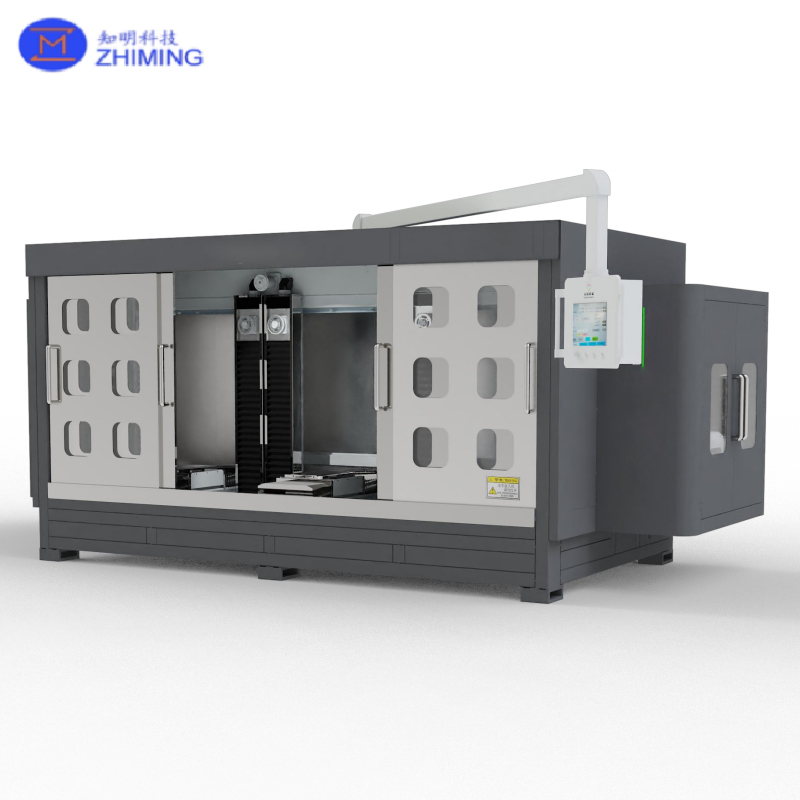

Drei-Stationen-Diamant-Einzeilenschneidemaschine SiC Saphirkeramik

Überblick überMaschine zum Schneiden von Diamanten in einer einzigen Linie mit drei Stationen

Diese hochleistungsfähige Dreistations-Diamant-Drahtschneidemaschine ist speziell für das quadratische Schneiden von harten und zerbrechlichen Materialien konzipiert.Es ermöglicht das gleichzeitige Schneiden von drei RohstoffblöckenDie Maschine eignet sich für großflächige quadratische Substrate aus Materialien wie Siliziumkarbid, Saphir, Keramik, Edelmetalle, Quarz,und Halbleiter.

Wesentliche Merkmalevon Maschine zum Schneiden von Diamanten in einer einzigen Linie mit drei Stationen

 Hocheffizientes und präzises Schneiden

• Beibehalten wird ein stationäres Material + nach unten schwingende Diamantdrahtschnittmethode.
• Vollständig gesteuert durch ein Servomotor-System, mit fortgeschrittenem Spannungsfeedback.
• Die Schneidgeschwindigkeit von Diamantdraht kann bis zu 1000 m/min erreichen.
• Schnittdickenbereich: 0 mm ∼ 600 mm, anpassbar an verschiedene Produktionsanforderungen.
• Erreicht eine Oberflächenschnittgenauigkeit von 0,01 mm und gewährleistet eine hohe Flachheit und Gleichförmigkeit.

 Multi-Station-Konstruktion für die Chargenverarbeitung

• Drei gleichzeitige Arbeitsplätze fürSchnitt und Verarbeitung von Chargen.
• Das verbessert den Durchsatz für Produktionslinien mit hohem Volumen.

Weite Materialverträglichkeit

• geeignet für harte und spröde Materialien wie
  • Siliziumcarbid (SiC)
  • Zäphir
  • Keramik
  • Edelmetalle
  • Quarz
  • Halbleitermaterialien
• Unterstützt sowohl Standard-Quadrat-Schnitt als auch nicht-standardmäßige Anpassung.

Stabiler Betrieb und geringe Wartung

• Alle wesentlichen Bewegungsmodule – Entwicklung, Rückwicklung, Leitungen, Spindel, Spannungskontrolle und Tischzufuhr – werden durch Servomotoren angetrieben.
• Die Rückkopplung in geschlossener Schleife zur Spannungskontrolle sorgt für eine konstante Spannung und verhindert Drahtbruch.
• Ausgestattet mit einem Spannungswarnsystem zur Echtzeitüberwachung.
• Konzipiert für den langfristigen Betrieb mit hoher Belastung mit minimalem Ausfallzeiten und Wartung.

High-End-Steuerungssystem

• Fortgeschrittene Vollservomotorsteuerung kombiniert mit intelligenten Algorithmen.
• Die Schneidkraft und -geschwindigkeit werden automatisch anhand der Materialhärte angepasst.
• Es hält auch für schwierige Materialien wie hartes SiC und zerbrechliche Keramik ein stabiles Schneiden.
• Schneidgeschwindigkeit zwischen 0,01 mm/min und 10 mm/min einstellbar, um ein hochpräzises Schneiden kleiner und mittlerer Bauteile zu gewährleisten.

Betriebsverfahrenvon Maschine zum Schneiden von Diamanten in einer einzigen Linie mit drei Stationen

1. Das Drahtrad ersetzen und die Drahtwicklung vorbereiten.

2. Rohstoffe auf die Arbeitsbank legen und sichern.

3. Schließen Sie die Schutzhülle und konfigurieren Sie die Parameter über die Steuerung.

4. Öffnen Sie das Wasserventil und drücken Sie den Startknopf.

5. Der Diamantdraht schwingt und sinkt und schneidet kontinuierlich durch das Material.

6. Nach dem Schneiden schließen Sie das Wasserventil und entladen die fertigen Erzeugnisse.

Bau und Bauteile

• Die Kernkomponenten werden präzise gegossen und die Hauptgetriebeinheiten importiert, um die Stabilität und Genauigkeit des Systems zu gewährleisten.

• Ausgestattet mit UPS aus der Tianjin Shengong-Serie, die unterbrechungsfreie Stromversorgung für kritische Operationen bietet.

Technische MerkmalevonMaschine zum Schneiden von Diamanten in einer einzigen Linie mit drei Stationen

Warum wählenMaschine zum Schneiden von Diamanten in einer einzigen Linie mit drei Stationen

•  Hochgeschwindigkeitsschneiden
•  Außergewöhnliche Präzision
•  Flexible Kompatibilität mit mehreren Materialien
•  Robuste und wartungsarme Konstruktion
•  Perfekt für Halbleiter- und Hartsubstratindustrie
