Produktübersicht

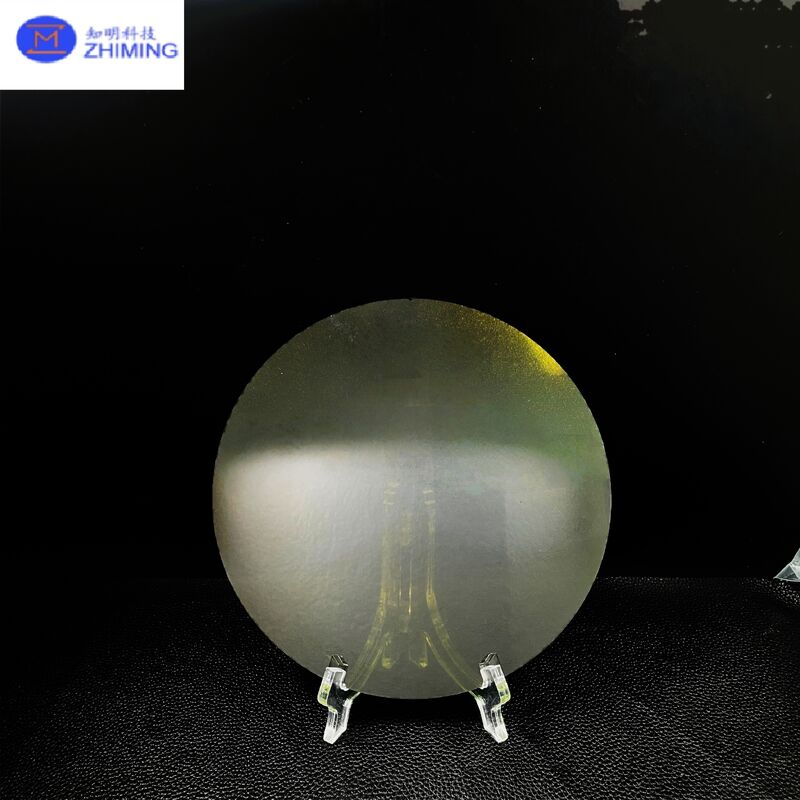

Der 8-Zoll-Siliziumkarbid (SiC)-Epitaxialwafer ist ein Hochleistungs-Halbleitermaterial, das für die nächste Generation von Leistungselektronik entwickelt wurde. Auf hochwertigen 8-Zoll-SiC-Substraten aufgebaut, wird die Epitaxieschicht mittels fortschrittlicher chemischer Gasphasenabscheidungs (CVD)-Technologie gezüchtet, um präzise Dicke, Dotierstoffkontrolle und überlegene Kristallqualität zu erzielen.

Im Vergleich zu herkömmlichen Siliziumwafern bieten SiC-Epitaxialwafer herausragende elektrische, thermische und mechanische Eigenschaften, was sie ideal für Hochspannungs-, Hochfrequenz- und Hochtemperaturanwendungen macht.

Funktionsprinzip

Die SiC-Epitaxieschicht wird in einem Hochtemperatur-CVD-Prozess auf ein poliertes SiC-Substrat abgeschieden. Während des Wachstums:

• Silizium- und kohlenstoffhaltige Gase reagieren bei erhöhten Temperaturen
• Eine Einkristall-SiC-Schicht bildet sich entsprechend dem Substratgitter
• Dotierstoffgase (N-Typ oder P-Typ) werden eingeführt, um die elektrischen Eigenschaften zu steuern

Diese Epitaxieschicht dient als aktive Region für die Geräteherstellung und ermöglicht eine präzise Steuerung der Geräteperformance wie Durchbruchspannung und Einschaltwiderstand.

Hauptmerkmale

• Großer Durchmesser (8 Zoll / 200 mm): Unterstützt die Massenproduktion und Kostensenkung
• Geringe Defektdichte: Minimiert Mikropipes und Versetzungen
• Hervorragende Dickenuniformität: Gewährleistet konsistente Geräteperformance
• Präzise Dotierstoffkontrolle: Unterstützt kundenspezifische elektrische Eigenschaften
• Hohe Wärmeleitfähigkeit: Geeignet für Hochleistungsanwendungen
• Große Bandlücke (~3,26 eV): Ermöglicht Hochtemperatur- und Hochspannungsbetrieb

Typische Spezifikationen

Anwendungen

8-Zoll-SiC-Epitaxialwafer werden häufig in fortschrittlichen Leistungs- und HF-Geräten eingesetzt, darunter:

• Elektrofahrzeuge (EVs): Wechselrichter, On-Board-Ladegeräte
• Erneuerbare Energiesysteme: Solarwechselrichter, Windkraftkonverter
• Industrielle Leistungsmodule: Hocheffiziente Motorantriebe
• Schnellladesysteme: Hochfrequenz-Schaltgeräte
• 5G & HF-Geräte: Hochleistungs-HF-Verstärker

Vorteile gegenüber Silizium

• Höheres elektrisches Feld für den Durchbruch (≈10× Silizium)
• Geringere Schaltverluste
• Höhere Betriebstemperatur (>200°C)
• Verbesserte Energieeffizienz
• Reduzierte Systemgröße und Kühlungsanforderungen

Herstellungsprozess

Die Produktion von 8-Zoll-SiC-Epi-Wafern umfasst:

1. Substratvorbereitung – Hochreine SiC-Wafer-Politur und -Reinigung
2. Epitaxialwachstum (CVD) – Kontrollierte Abscheidung der SiC-Schicht
3. Dotierstoffkontrolle – Präzise Einführung von Dotierstoffen
4. Oberflächenbehandlung – CMP-Politur für ultra-glatte Oberfläche
5. Inspektion & Tests – Überprüfung von Dicke, Defekten und elektrischen Eigenschaften

FAQ

F1: Was ist der Unterschied zwischen einem SiC-Substrat und einem SiC-Epi-Wafer?

A: Das Substrat ist das Basismaterial, während die Epitaxieschicht die funktionale Schicht ist, auf der Geräte hergestellt werden.

F2: Können die Epi-Dicke und die Dotierung angepasst werden?

A: Ja, sowohl die Dicke als auch die Dotierstoffkonzentration können entsprechend den Geräteanforderungen angepasst werden.

F3: Warum 8-Zoll-SiC-Wafer wählen?

A: Eine größere Wafergröße verbessert die Produktionseffizienz und reduziert die Kosten pro Gerät, was die Massenproduktion unterstützt.
